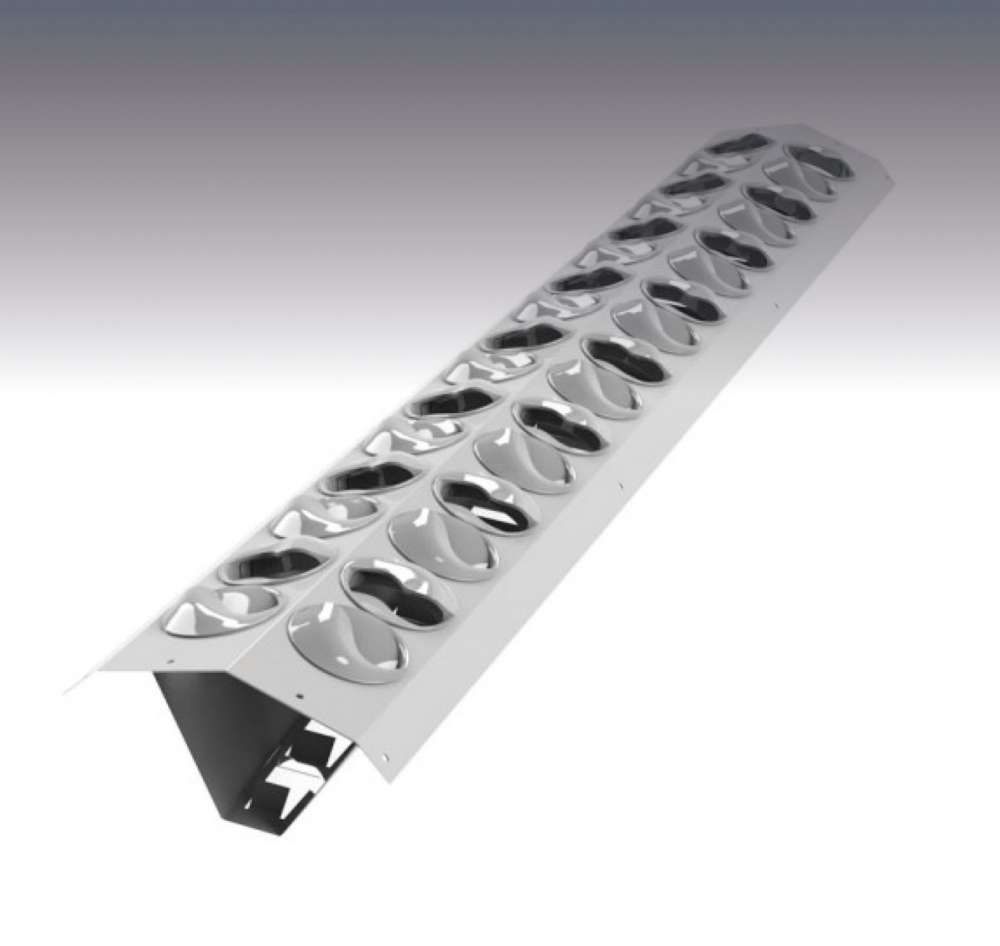

Дисковый воздухораспределитель для круглых воздуховодов SINUS-DC

Описание

Дисковый диффузор струйного типа SINUS-DC/DR предназначен для установки в воздуховодах.

SINUS-DC – для круглых воздуховодов
SINUS-DR – для прямоугольных воздуховодов

Диффузор состоит из передней пластины с несколькими дисками и направляющего рельса. Поворотные диски дают возможность диффузору получить очень высокий расход воздуха в помещении. SINUS-DС/DR может использоваться как для охлажденного, так и для нагретого воздуха. Максимальный перепад температур для охлажденного воздуха ΔТ=10°C. Диски вращаются на 360° и могут настраиваться индивидуально под любым углом. Это означает, что можно установить огромное количество вариантов распределения, не меняя при этом уровня шума, объема воздуха или перепада давления. Закругленные края дисков предотвращают оседание пыли и облегчают чистку.

Материалы изготовления:

• Диффузор изготавливается из оцинкованного листового металлопроката толщиной 0,9 мм. Такое сочетание материала используемого при производстве и финишной обработке гарантированно обеспечивает защиту от коррозии , а также от выцветания/потускнения цвета под воздействием ультрафиолета.
• Окрашивается порошковыми полиэфирными эмалями в любой цвет по международной шкале RAL. По умолчанию решетки окрашиваются в белый цвет RAL 9016.

Диски выполнены из пластика. Возможные цвета дисков: белый (по умолчанию), черный, серый.

Монтаж

Сделайте отверстие в воздуховоде в соответствии с таблицей размеров. Диффузор надежно крепится в отверстие и прикручивается к воздуховоду. Убедитесь, что отверстие направляющего рельса направлено против течения воздуха. Диффузор может быть использован для вытяжного воздуха.

Монтаж диффузора SINUS-DC в круглый воздуховод

Габаритно-посадочные размеры

Диффузор для круглого воздуховода SINUS-DC

Диффузор для прямоугольного воздуховода SINUS-DR

SINUS-DC

SINUS-DR

Снижение уровня шума, ΔL (дБ)                                                              Уровень звуковой мощности, Lw

Диаграммы

Пример заказа:

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
