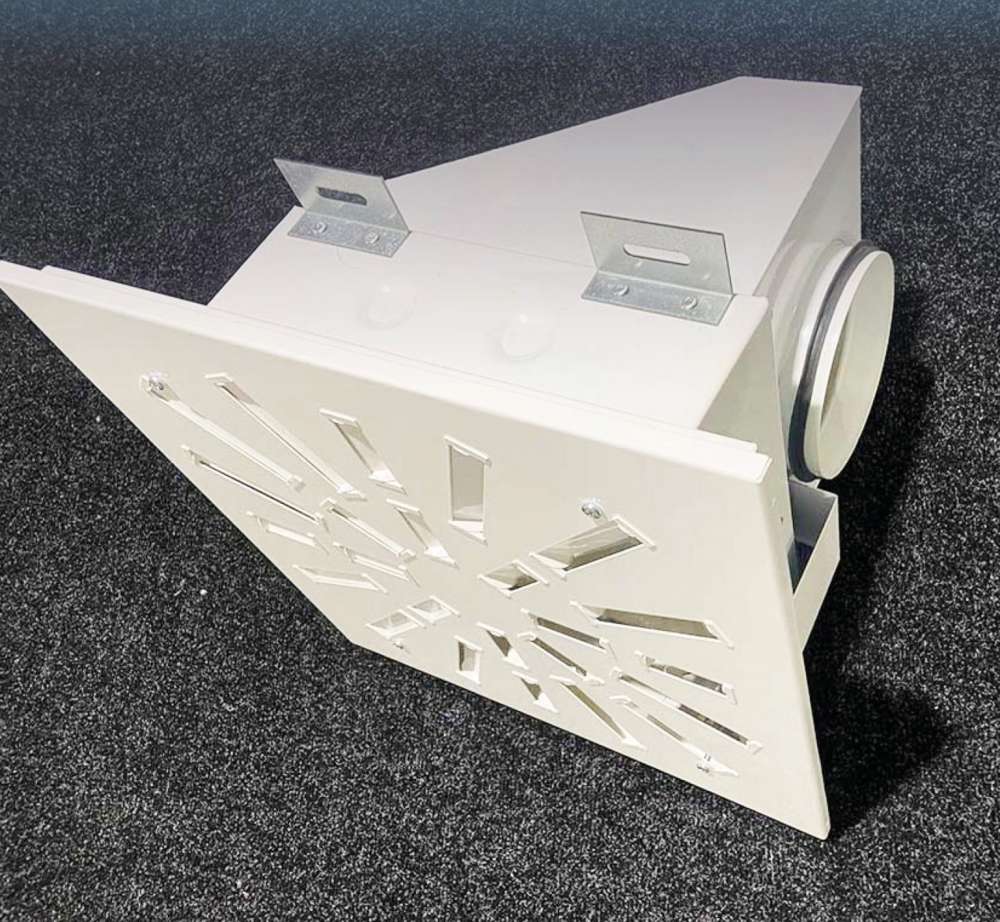

Воздухораздающий блок для чистых помещений с круглым патрубком и боковым подводом ВБ

Описание

Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

Воздухораздающий блок с круглым па­трубком и боковым подводом состоит из герметичного стального сварного корпу­са, воздухораспределительной лицевой панели и фильтра абсолютной очистки.

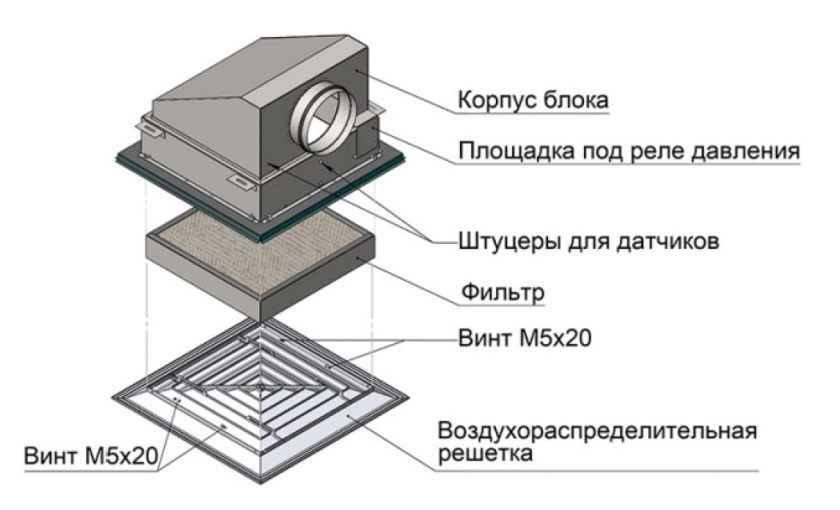

Конструкция воздухораздающих блоков

В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:

• неоднонаправленный поток воздуха (обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД);
• однонаправленный поток воздуха ( обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М).

Варианты лицевых панелей и схемы приточных струй

Изготавливается четыре типоразмера ВБ:

• 450 х 450
• 595 х 595
• 750 х 750
• 750 х 450

ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14, толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:

• 1-ВБ – под фильтр 78 мм;
• 2-ВБ – под фильтр 150 мм;
• 3-ВБ – под фильтр 300 мм.

ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При заказе блока с регулирующим клапаном, по умолчанию клапан идет с ручным приводом. Но также возможно изготовление блока с клапаном с площадкой под электропривод.

Чтобы заказать воздухораздающий блок для чистых помещений, необходимо знать габаритно-посадочные размеры блока.

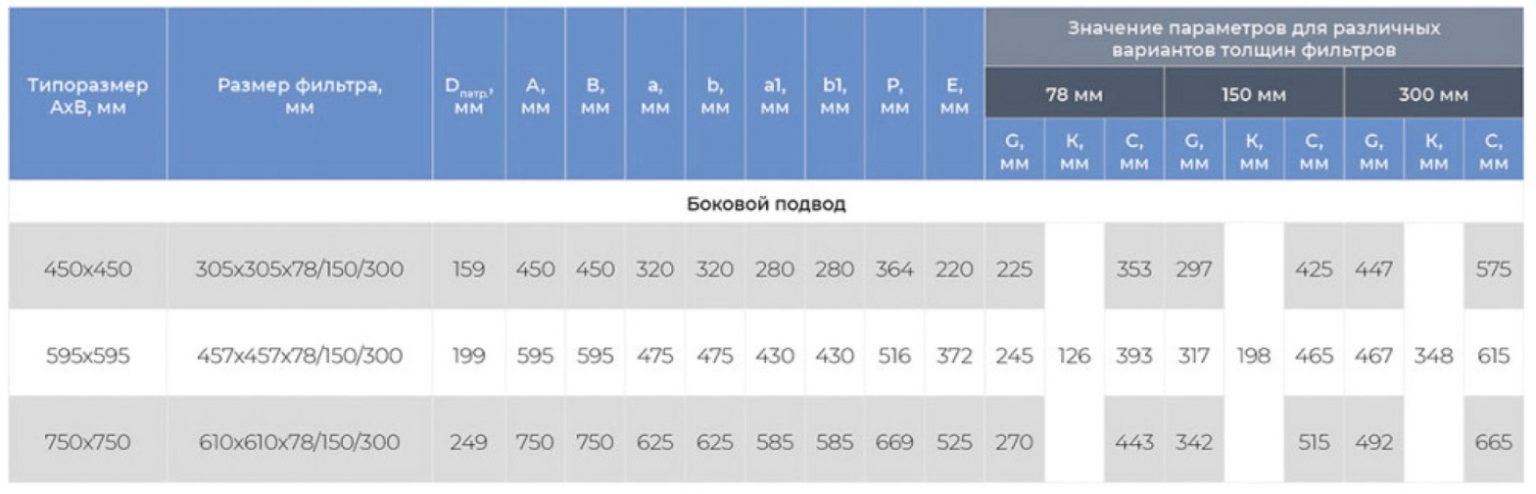

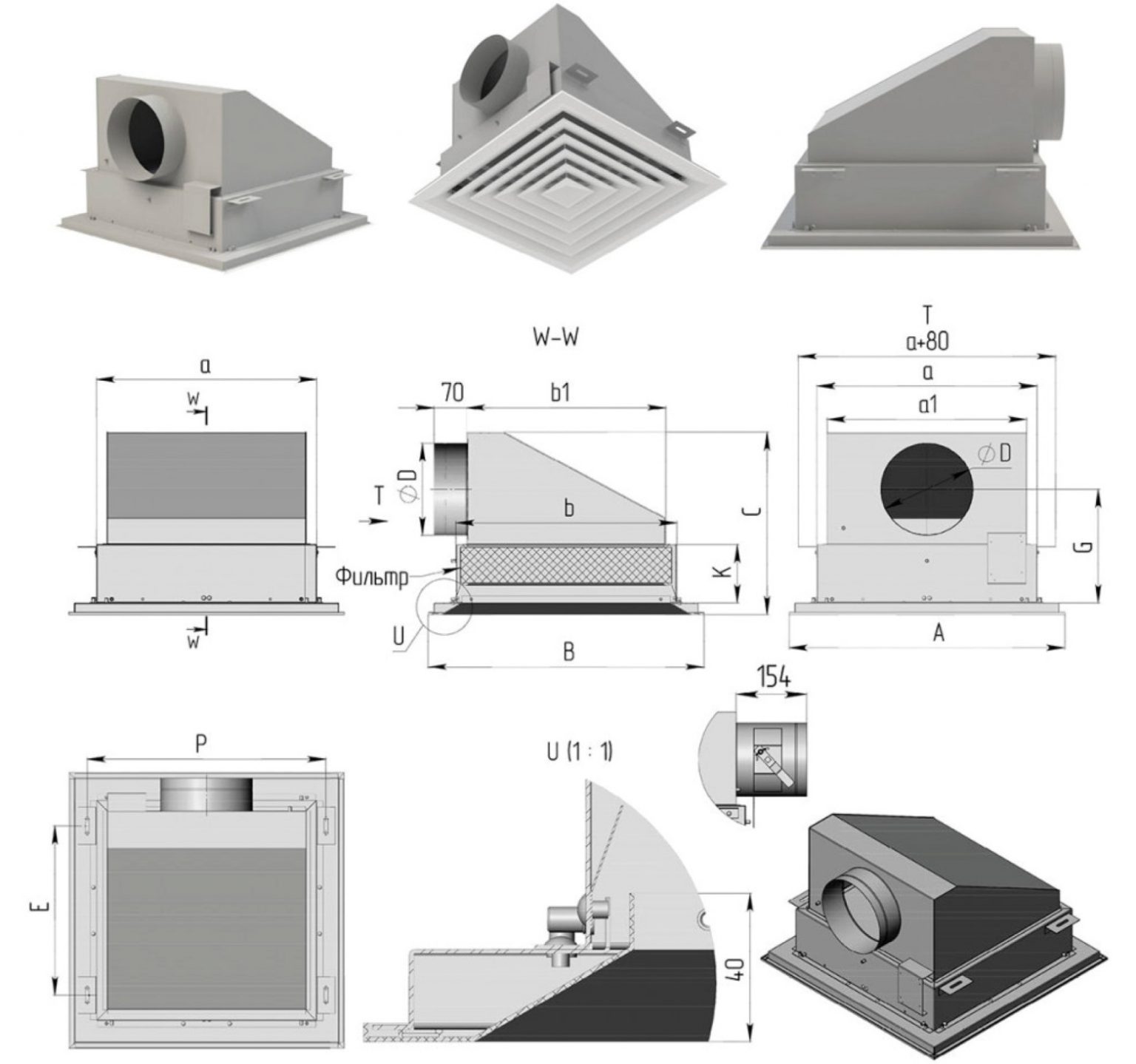

Габаритно-посадочные размеры воздухораздающего блока с круглым патрубком и боковым подводом для фильтров толщиной 78, 150 и 300 мм

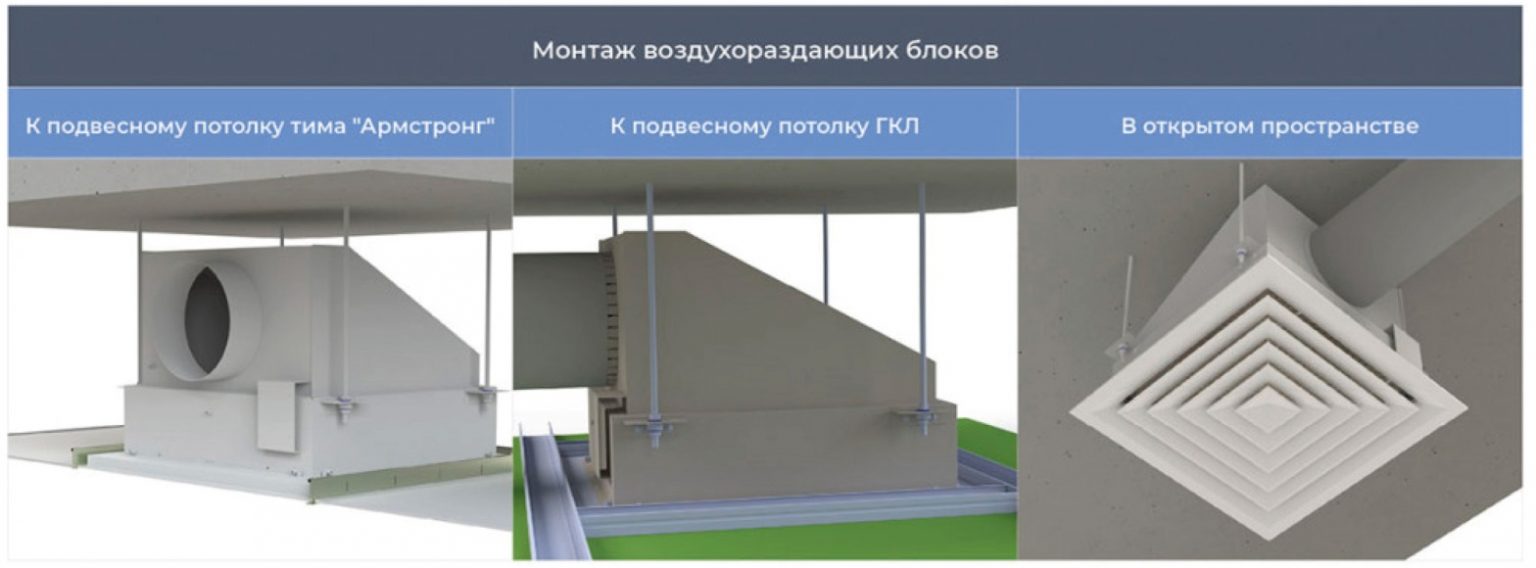

Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.

Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.

Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.

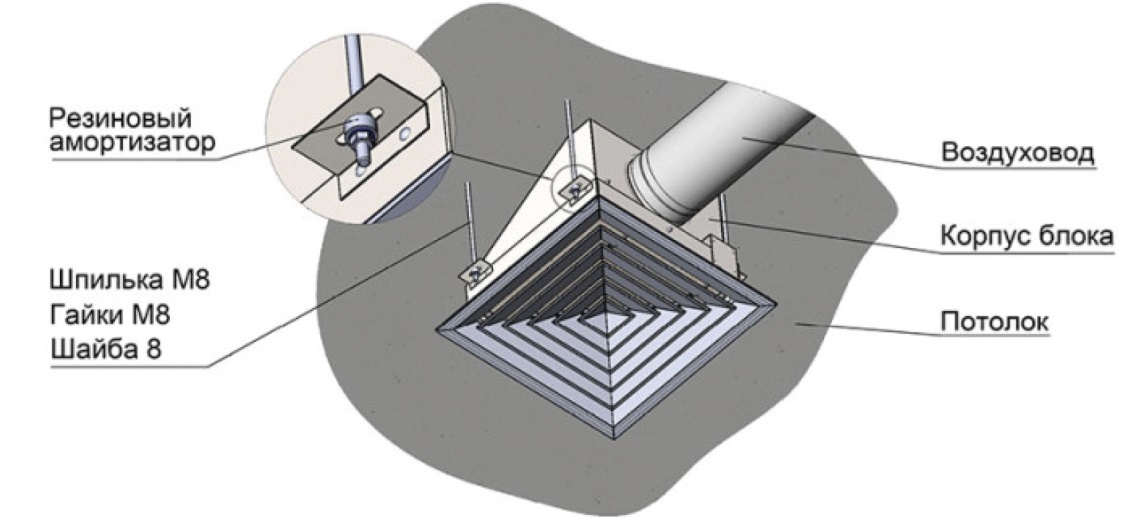

Конструктивная схема монтажа воздухораздающего блока в открытом пространстве

Конструктивная схема монтажа воздухораздающего блока к потолку типа “Армстронг”

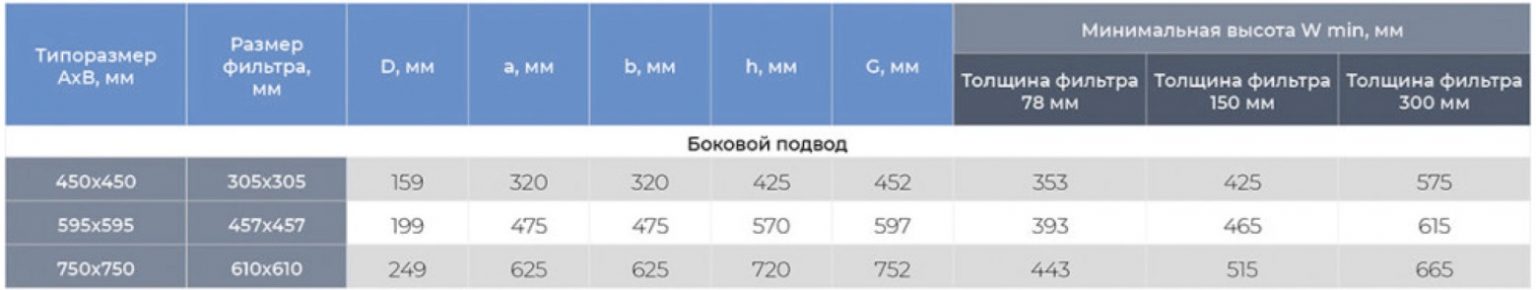

Габаритно-посадочные размеры воздухораздающего блока при монтаже к подвесному потолку

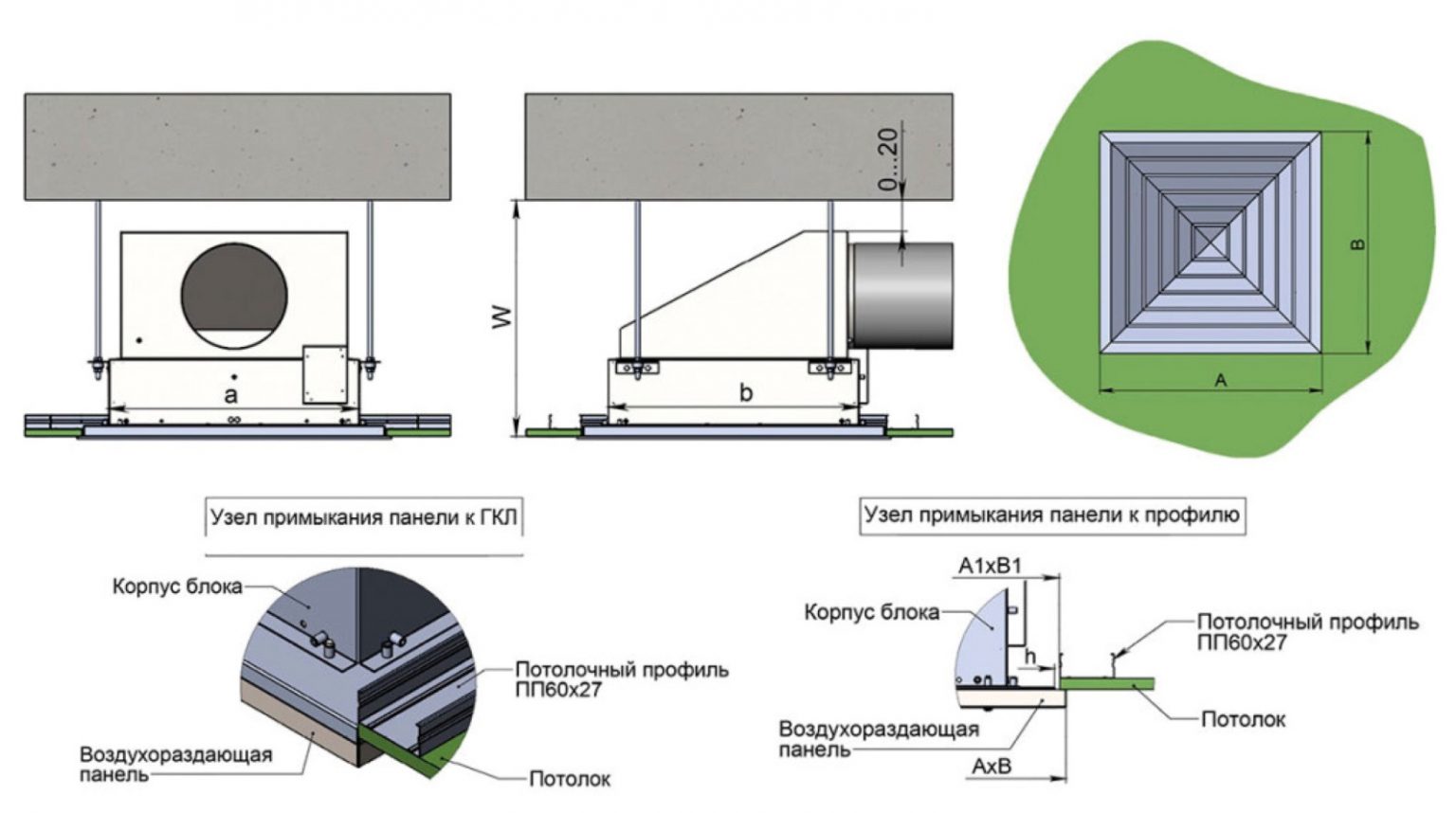

Конструктивная схема монтажа воздухораздающего блока к потолку ГКЛ

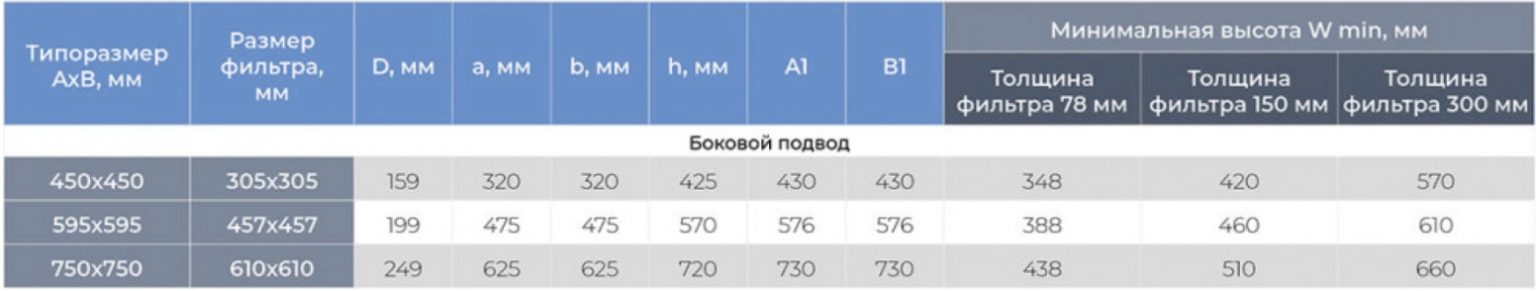

Габаритно-посадочные размеры воздухораздающего блока при монтаже к подвесному потолку ГКЛ

Масса воздухораздающих блоков ВБ с боковым подводом и круглым патрубком

Замена и установка фильтра:

Для замены фильтра необходимо снять лицевую панель, демонтировать прижимные уголки и извлечь фильтр. Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь. Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока. Установка лицевой панели производится с помощью винтов М5.

Установка фильтра в воздухораздающий блок

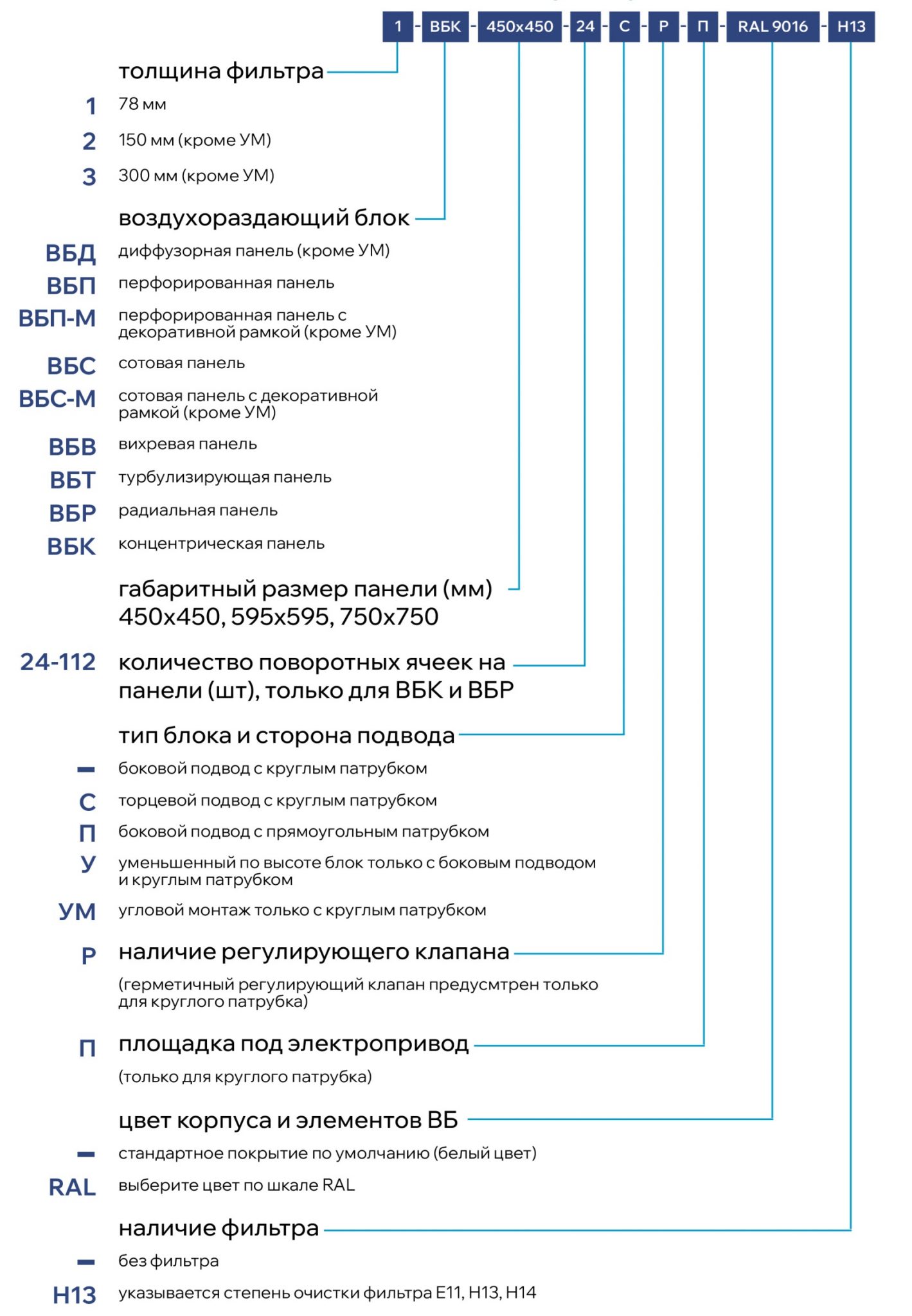

Пример заказа:

1-ВБД-450х450-Н11

– толщина фильтра 78 мм (1);
– лицевая панель диффузорная (ВБД);
– типоразмер 450х450;
– блок с боковым подводом и круглым патрубком (по умолчанию, при заказе не указывается);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– в комплекте с фильтром Е11

2-ВБП-М-595х595-П-Н14

– толщина фильтра 150 мм (2);
– лицевая панель перфорированная с декоративной рамкой (ВБП-М);
– типоразмер 5955х595;
– блок с боковым подводом и прямоугольным патрубком (П);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– в комплекте с фильтром Н14

3-ВБТ-750х750-С

– под фильтр толщиной 300 м(3);
– лицевая панель турбулизирующая (ВБТ);
– типоразмер 750х750;
– блок с торцевым подводом (С);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– без фильтра в комплекте

3-ВБП-750х750-У

– под фильтр толщиной 300 мм (3);
– лицевая панель перфорированная (ВБП);
– типоразмер 750х750;
– блок уменьшенной высоты (У);
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– без фильтра в комплекте

1-ВБР-450х450-УМ-Н13

– толщина фильтра 78 мм(1);
– лицевая панель диффузорная (ВБД);
– типоразмер 450х450;
– блок для углового монтажа;
– цвет стандартный белый RAL 9016 (по умолчанию, при заказе не указывается);
– в комплекте с фильтром Н13
