Круглый сопловый распределитель ADK

Описание

Сопловые панельные воздухораспределители 1ADP, 2ADP, ADK применяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения,
концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

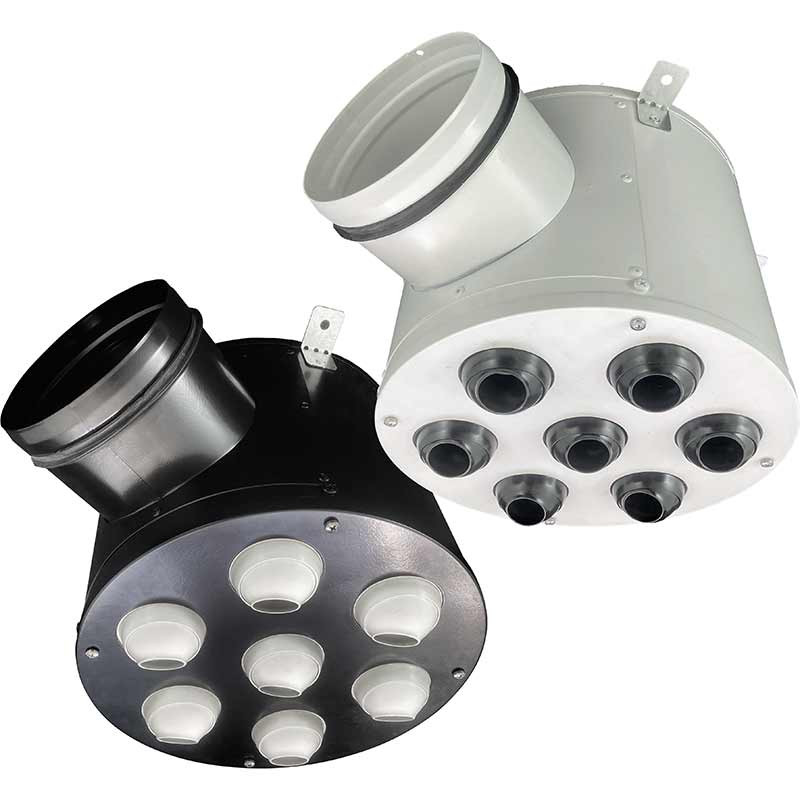

Конструкция воздухораспределителей представляет собой панели квадратной формы (1ADP), прямоугольной формы (2ADP) или круглой формы (ADK) с поворотными сопловыми ячейками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Изделия прямоугольной формы возможно изготавливать без КСД, только воздухораздающую панель с сопловыми ячейками.

Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.

При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол α. При этом дальнобойность потока не изменяется.

При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное  истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ADP-R, 2ADP-R, ADK-R дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4–6 дБ.

Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Материалы изготовления:

Воздухораспределители полностью изготавливаются из листовой оцинкованной стали. Изготовление сопел из стали позволяет использовать изделия при повышенном температурном режиме. Покраска осуществляется порошковым методом в цвета по международной шкале RAL, по умолчанию в белый цвет RAL 9016. В квадратных и прямоугольных воздухораспределителях окрашивается только лицевая панель, камера поставляется без покрытия. Круглые воздухораспределители окрашиваются полностью.

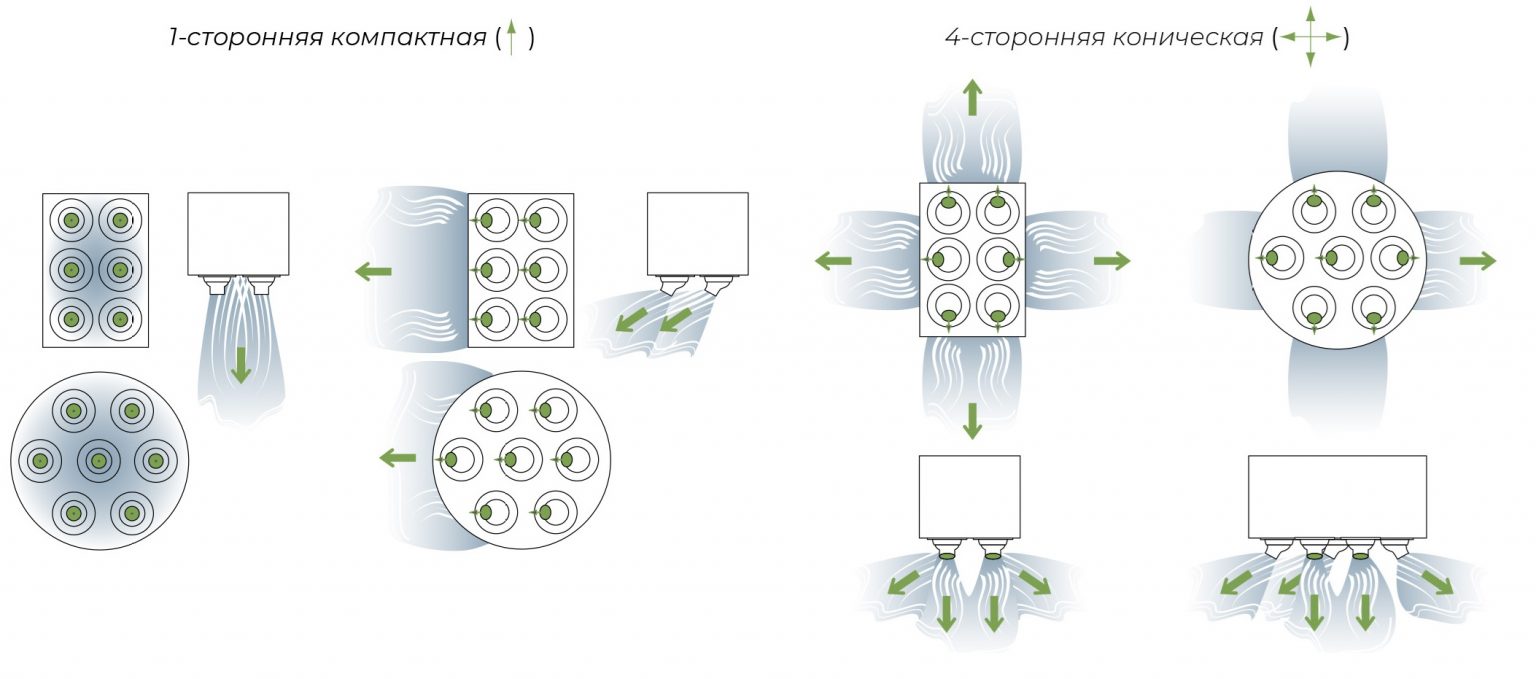

Схемы приточных струй сопловых воздухораспределителей

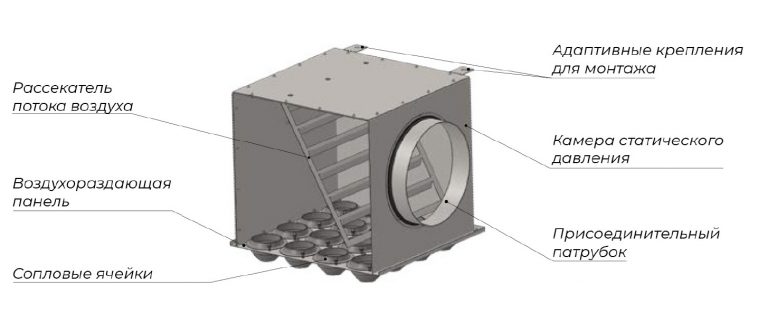

Конструкция панельного воздухораспределителя 1ADP

Габаритно-посадочные размеры воздухораспределителей 1ADP

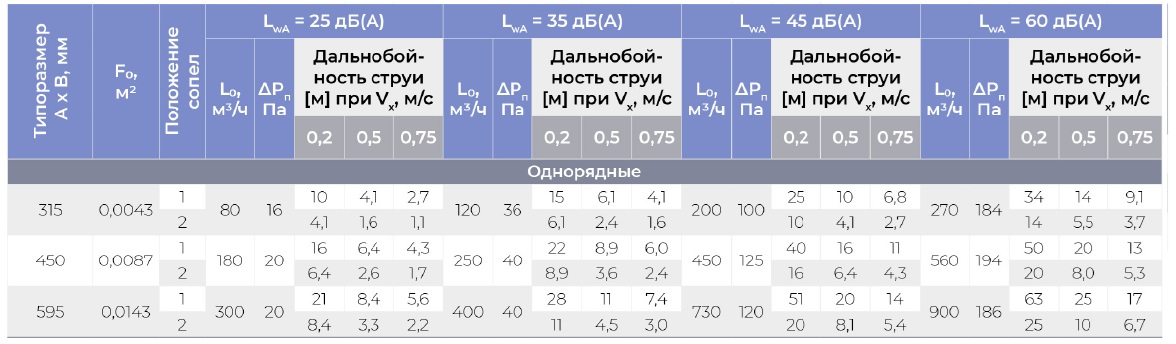

Данные для подбора воздухораспределителей 1ADP, 1ADP-R при подаче воздуха в помещение
Виды струи: 1 – односторонняя, 2 – двух и четырехсторонняя

При настилании струи на поверхность её дальнобойность увеличивается в 1,4 раза.

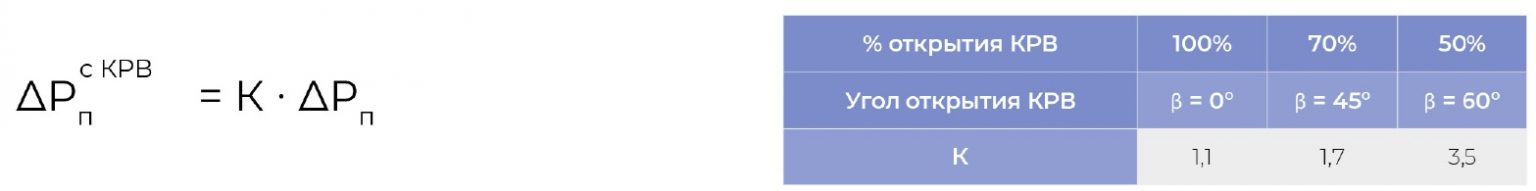

В воздухораспределителях с регулятором расхода 1ADP-R значения ΔPп (из таблицы и графика) корректируются:

Аэродинамические и акустические характеристики 1ADP, 1ADP-R при подаче воздуха в помещение

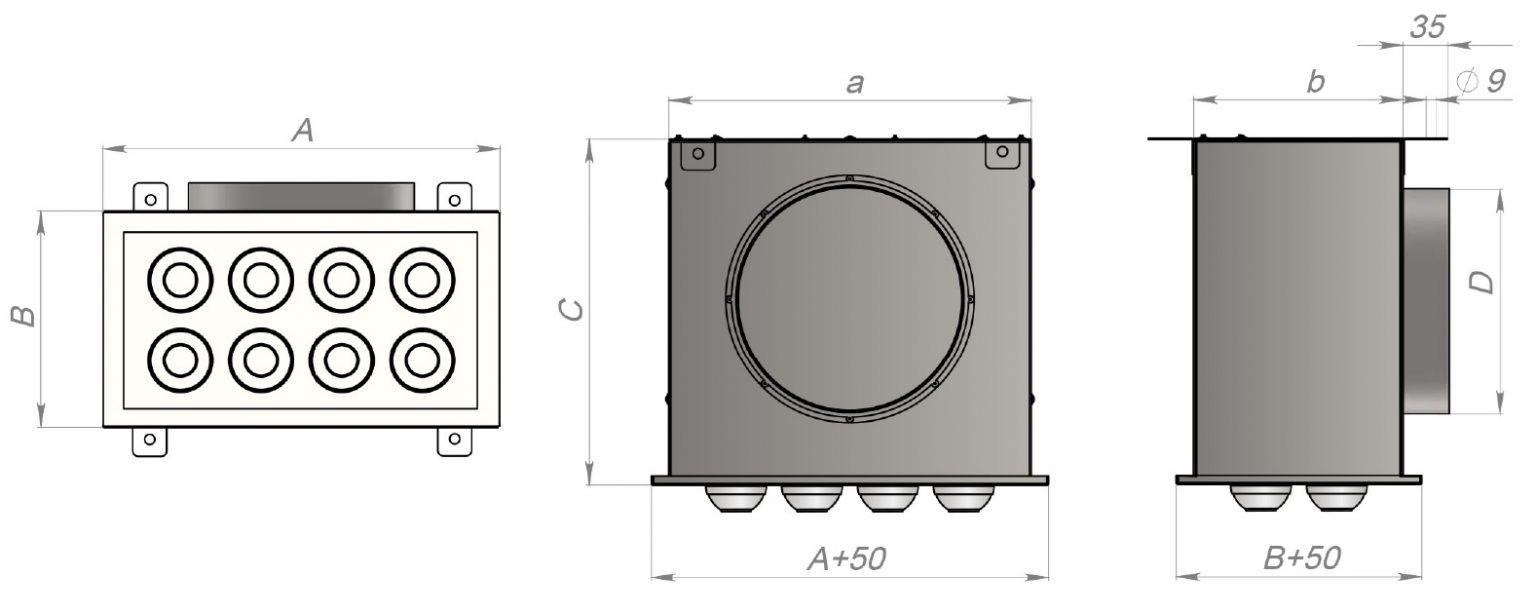

Габаритно-посадочные размеры воздухораспределителей 2ADP

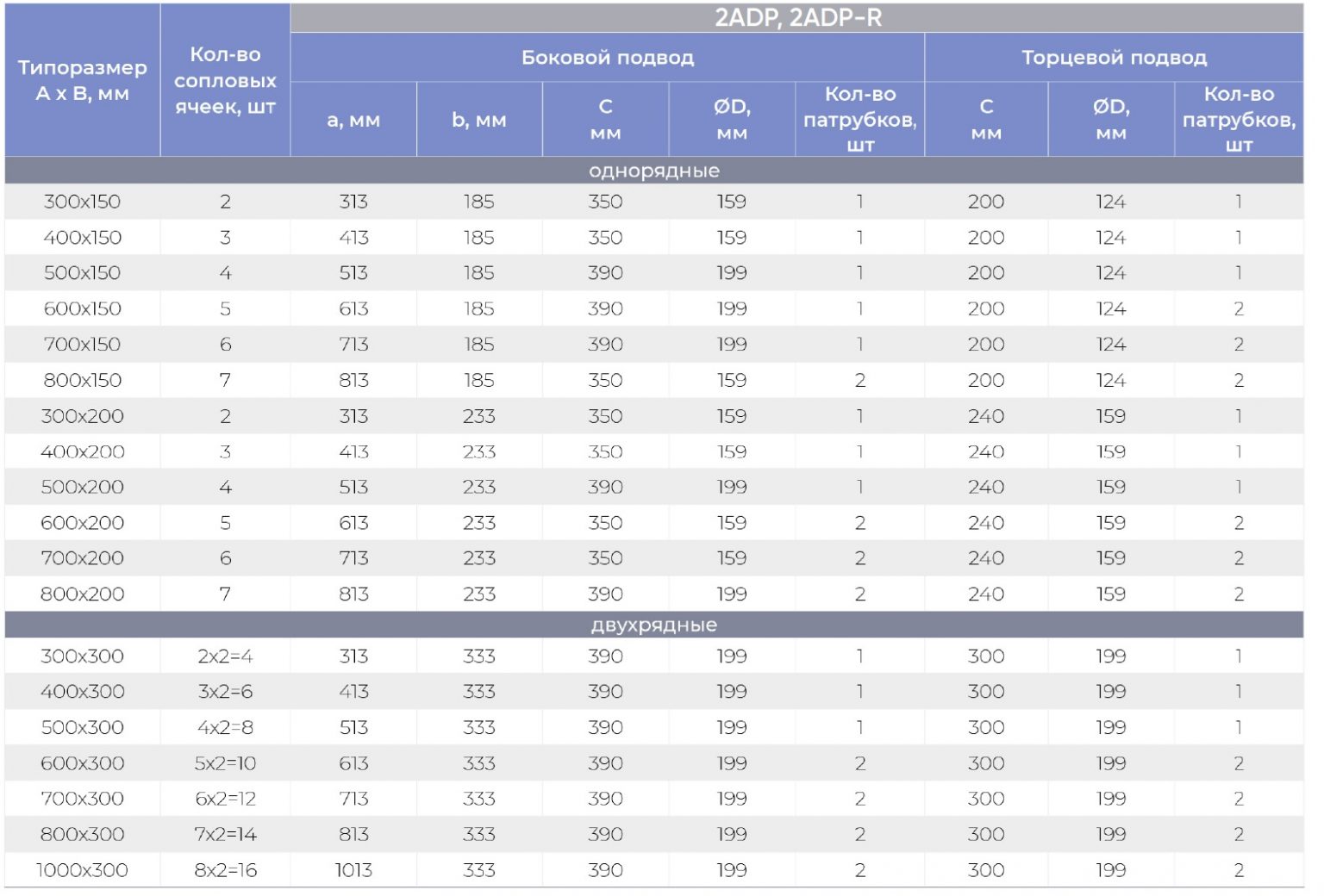

Характеристики воздухораспределителей 2ADP, 2ADP-R

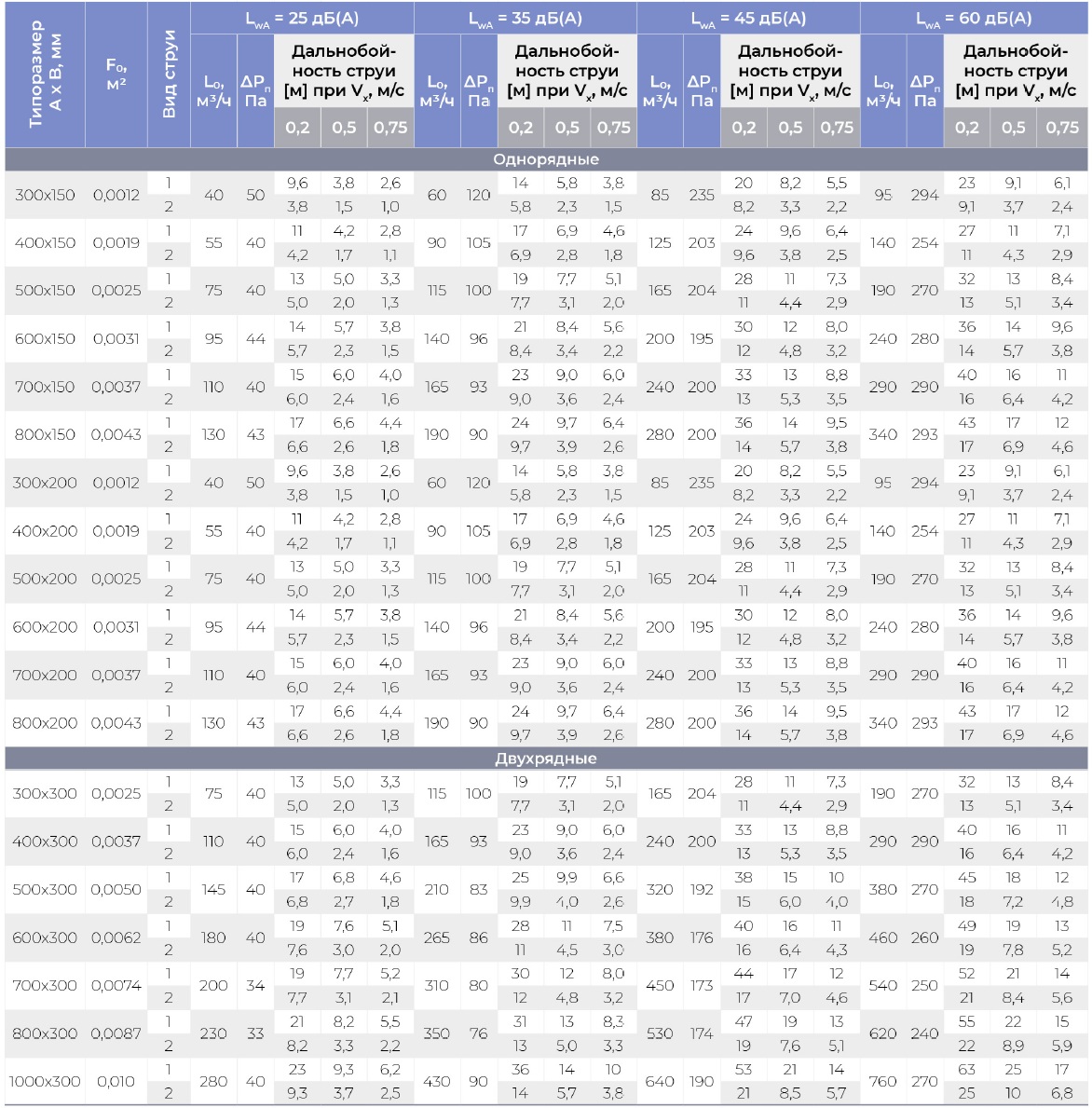

Данные для подбора воздухораспределителей 2ADP, 2ADP-R при подаче воздуха в помещение
Виды струи: 1 – односторонняя, 2 – двух и четырехсторонняя

При настилании струи на поверхность её дальнобойность увеличивается в 1,4 раза.

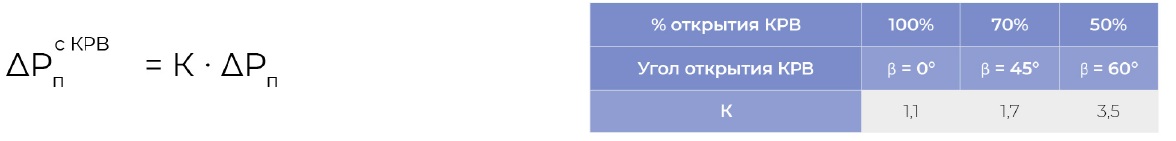

В воздухораспределителях с регулятором расхода 2ADP-R значения ΔPп (из таблицы и графика) корректируются:

Аэродинамические и акустические характеристики 2ADP, 2ADP-R при подаче воздуха в помещение

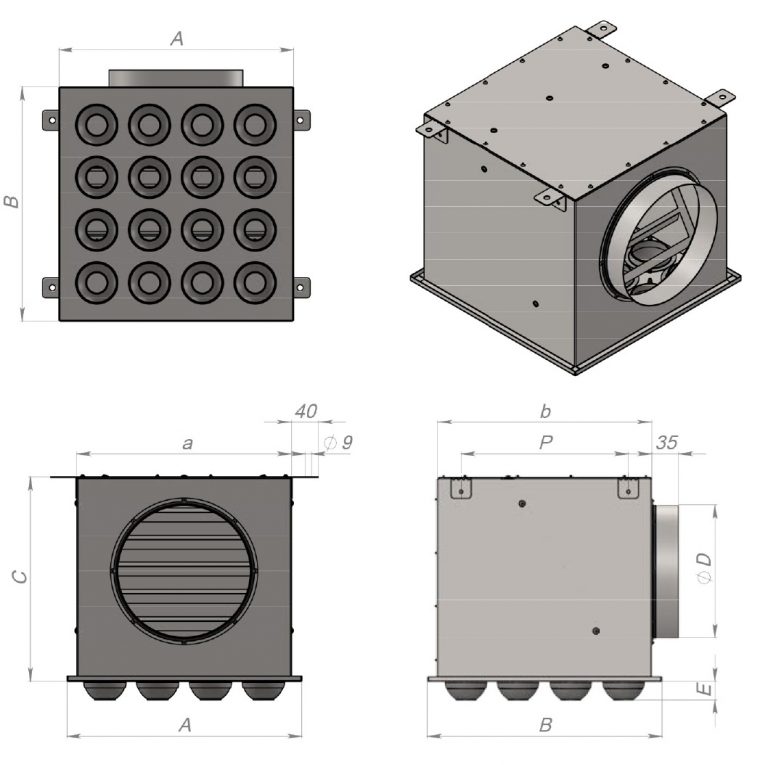

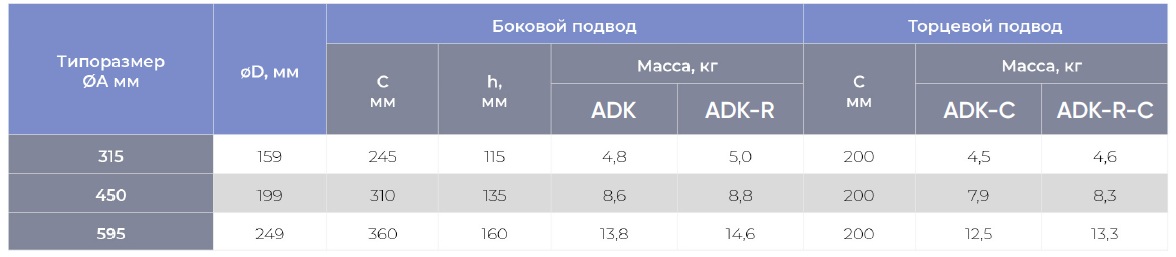

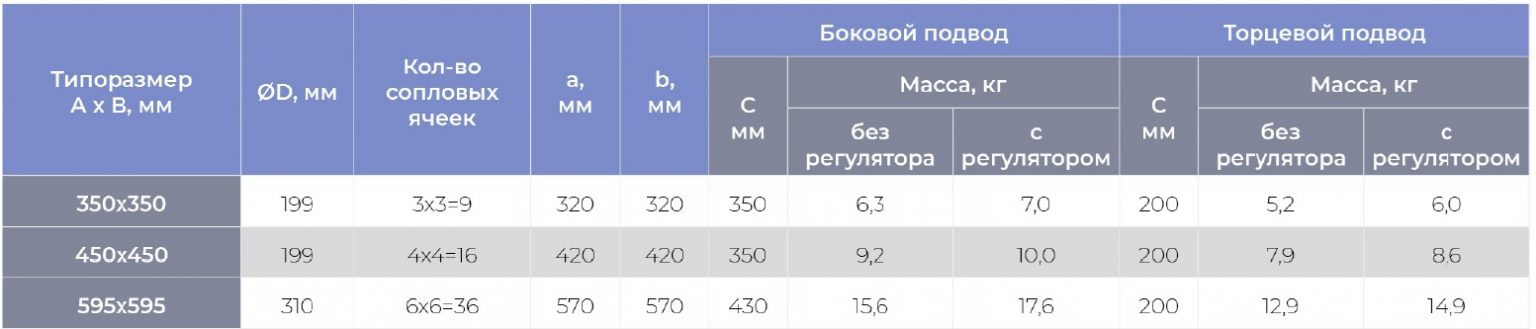

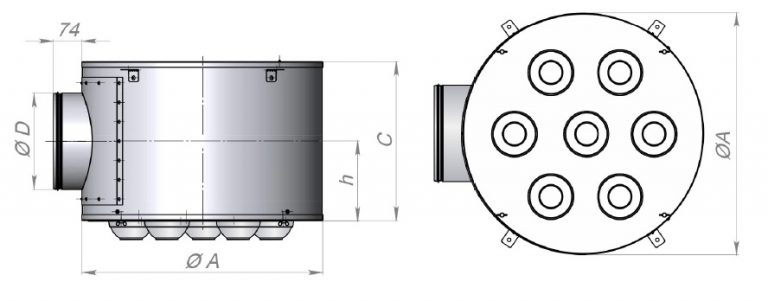

Габаритно-посадочные размеры круглых воздухораспределителей ADK

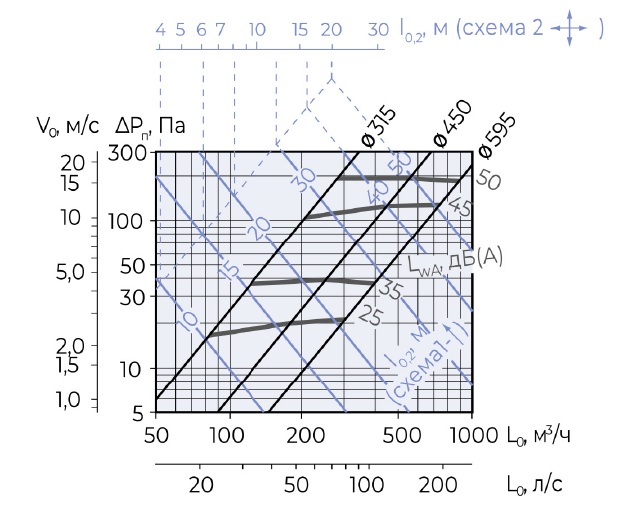

Данные для подбора воздухораспределителей ADK, ADK-R при подаче воздуха в помещение

При настилании струи на поверхность её дальнобойность увеличивается в 1,4 раза.

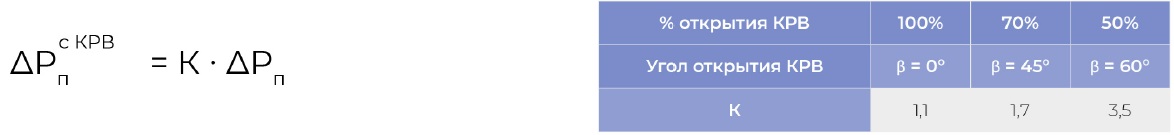

В воздухораспределителях с регулятором расхода ADK-R значения ΔPп (из таблицы и графика) корректируются:

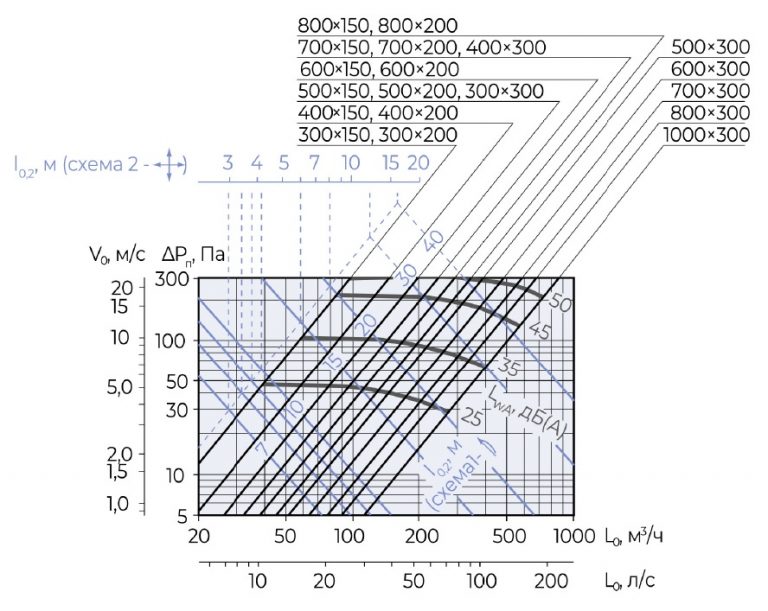

Аэродинамические и акустические характеристики ADK, ADK-R при подаче воздуха в помещение

Монтаж

Воздухораспределители устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

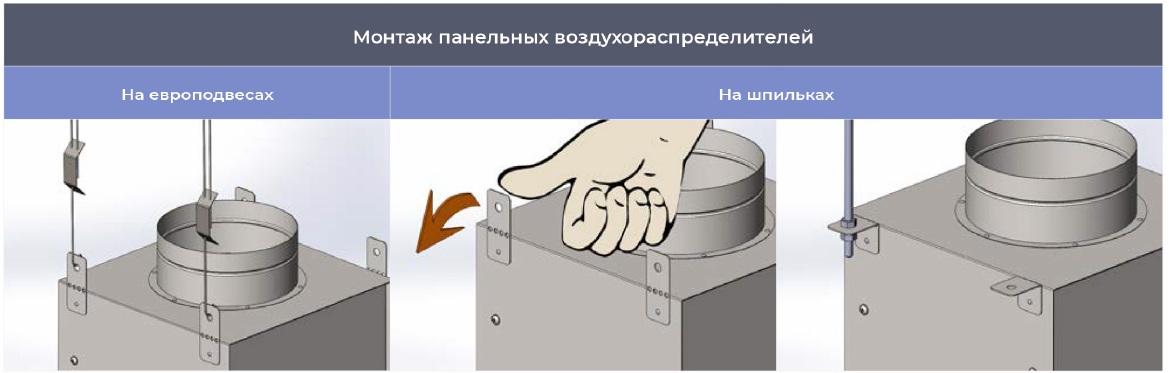

Монтаж к строительным конструкциям производится с помощью металлических тросов (европодвесы) или резьбовых штанг (шпилек). Для удобства монтажа на камере статического давления имеются адаптивные крепления.

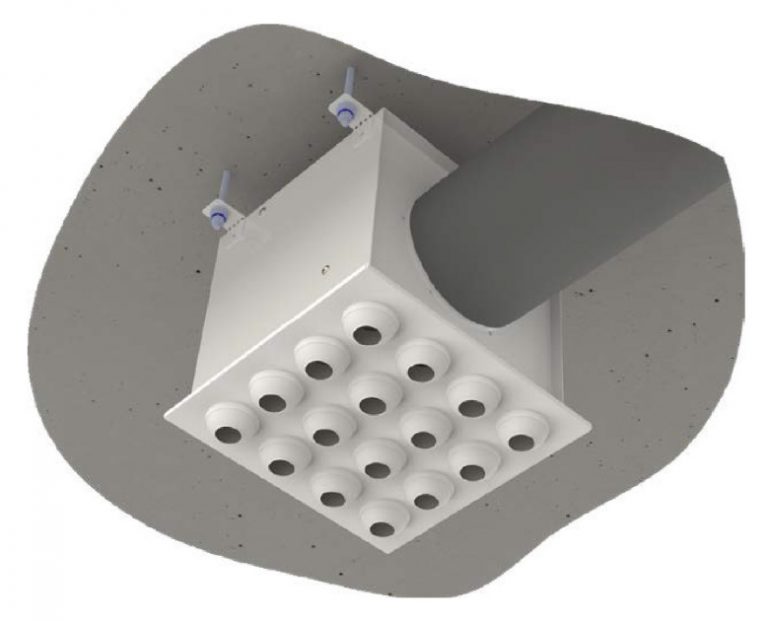

Монтаж панельных воздухораспределителей в свободном пространстве

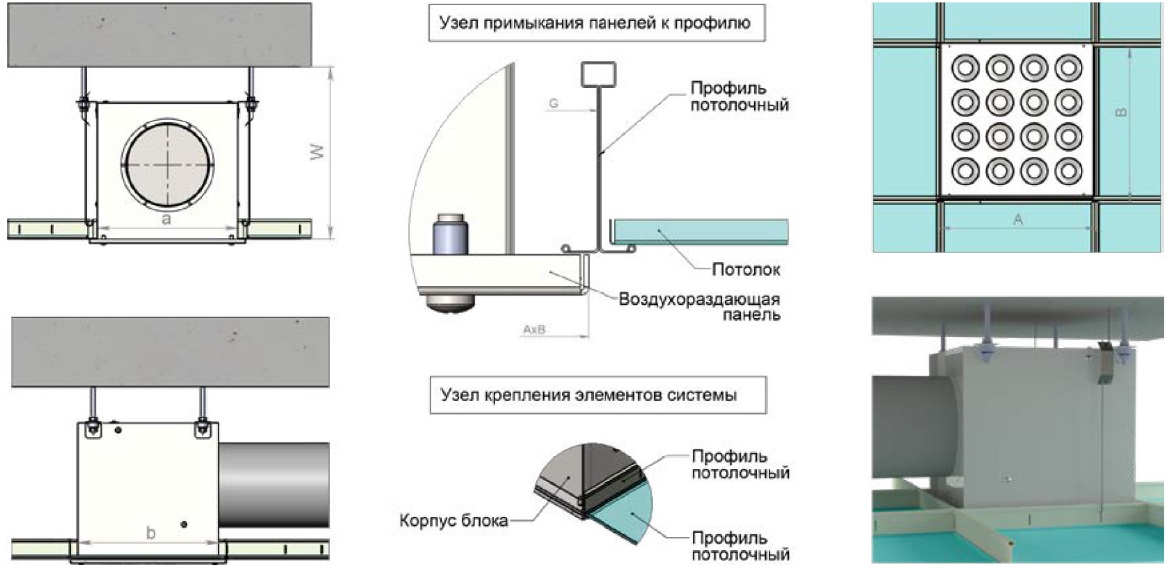

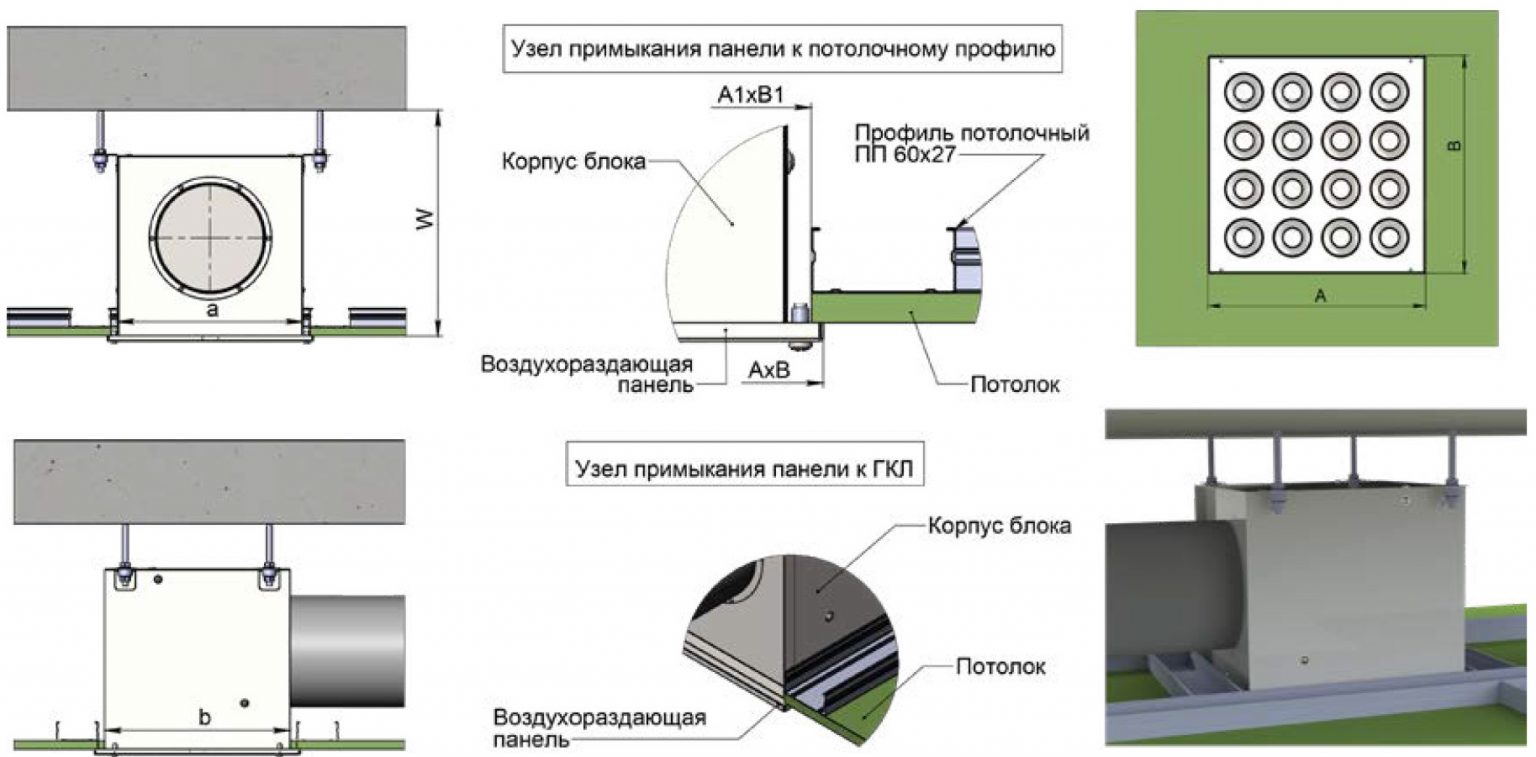

Монтаж панельных воздухораспределителей к потолку типа «Армстронг»

Монтаж панельных воздухораспределителей к ГКЛ

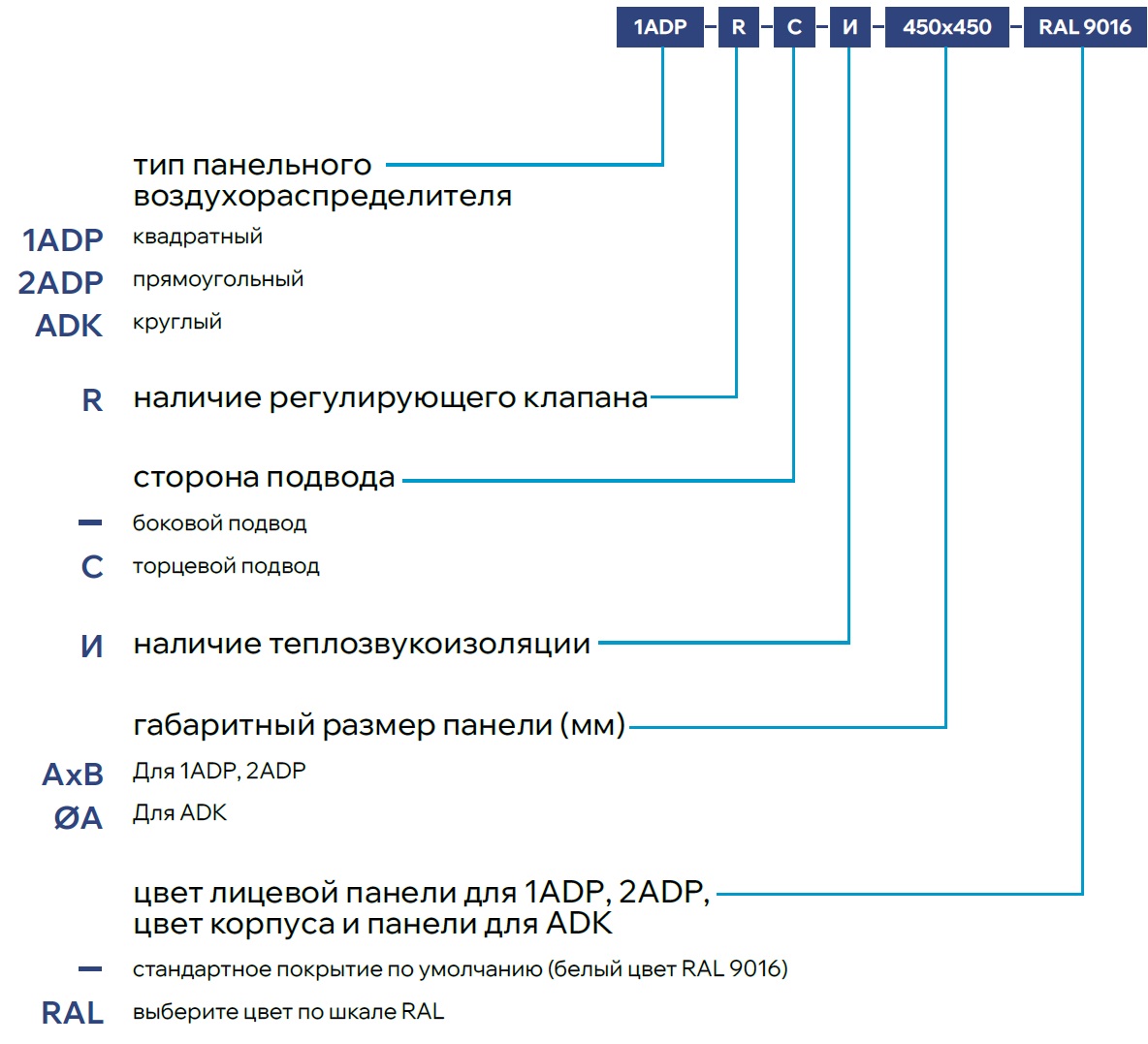

Пример заказа:

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
