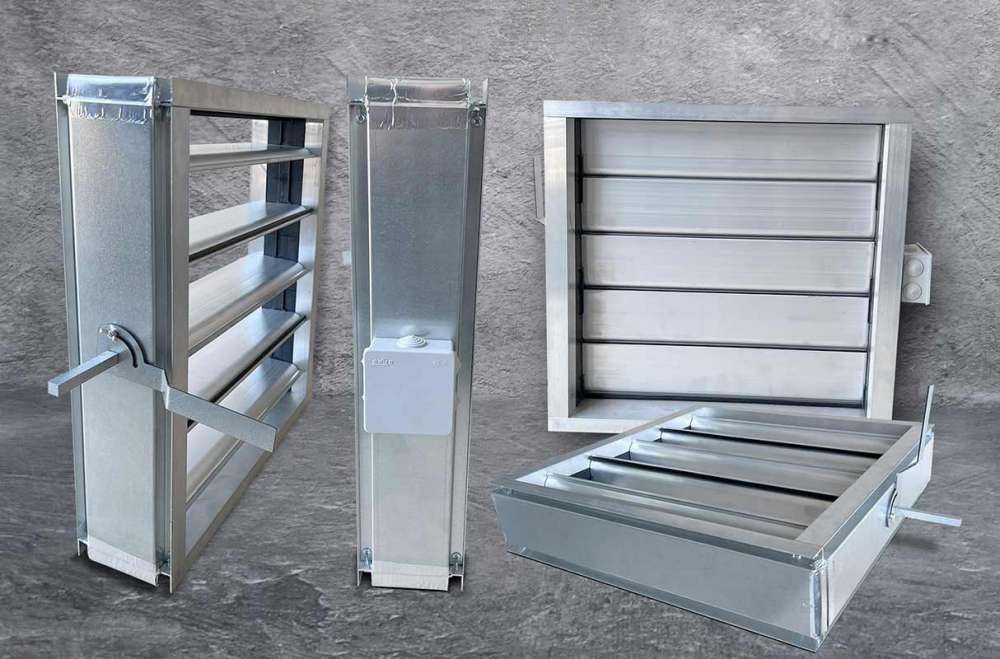

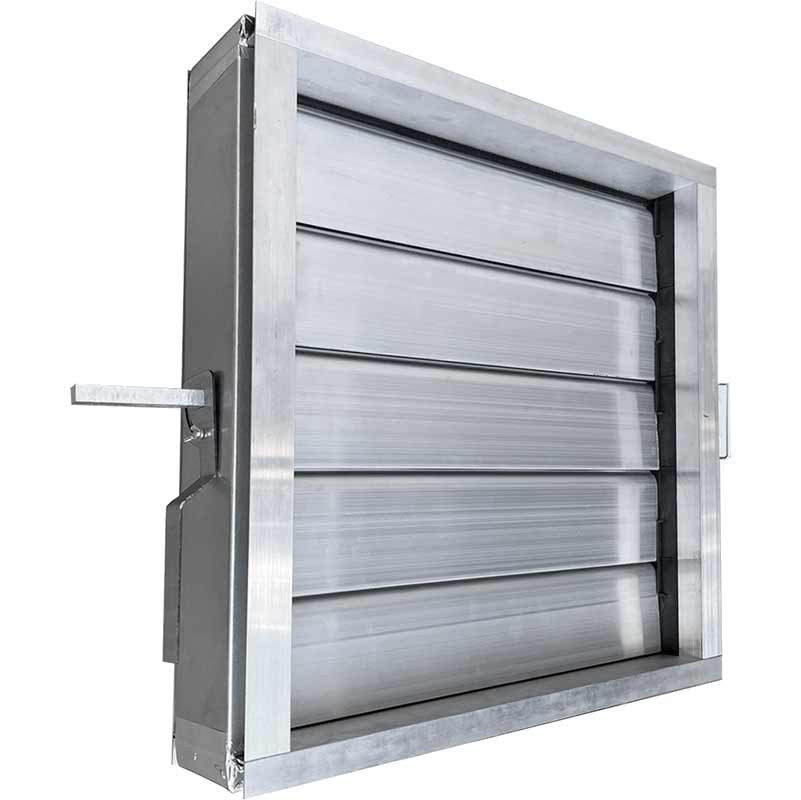

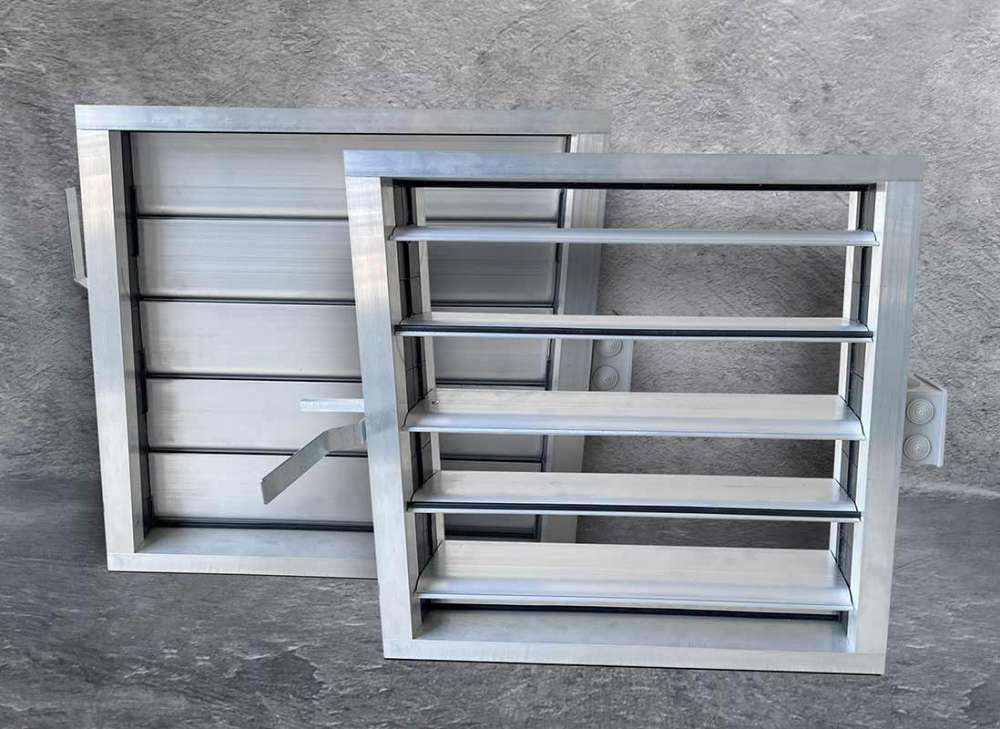

Клапан воздушный алюминиевый ПВКУ (утепленный)

Клапан воздушный алюминиевый ПВКУ (утепленный) может комплектоваться электрическим приводом и ручным приводом

Утепленный воздушный клапан ПВКУ предназначен для устойчивой работы в условиях пониженных температур и высокой влажности. Климатическое исполнение УХЛ ГОСТ 15150.

Клапан ПВКУ конструктивно аналогичен клапану ПВК и имеет корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненные из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана. Под подшипником понимаются пластиковые втулки и вкладыши, расположенные во внутренних полостях вертикальных стенок клапана. Передача движения между лопатками осуществляется с использованием пластиковых шестерен. В местах сопряжения лопаток имеется резиновое уплотнение.

Утепление клапана осуществляется использованием в конструкции клапана периметрального обогрева в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В и предотвращающего образование наледи на кинематике клапана.

ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ ГРЕЮЩЕГО КАБЕЛЯ

16 ВТ/м

ТИП ПРИВОДА:

• электромеханический привод “Belimo” 220/24 В, а также аналогичным приводом других производителей
• рукоятка для ручного управления

МАКСИМАЛЬНЫЙ РАЗМЕР ДАННОГО КЛАПАНА

В х Н – 2600 мм х 2400 мм

где В – ширина, при условии В≥Н. Длина корпуса L – 125 мм.

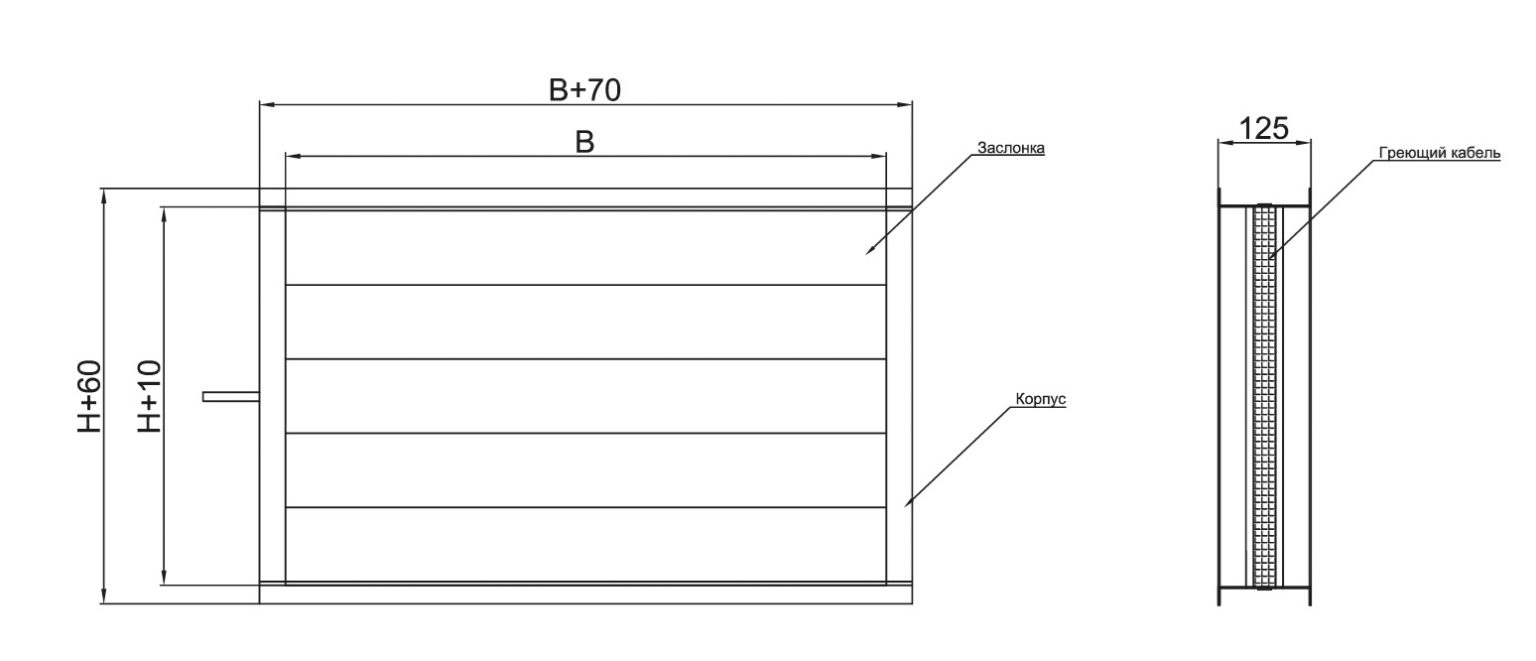

ЧЕРТЕЖ КЛАПАНА
