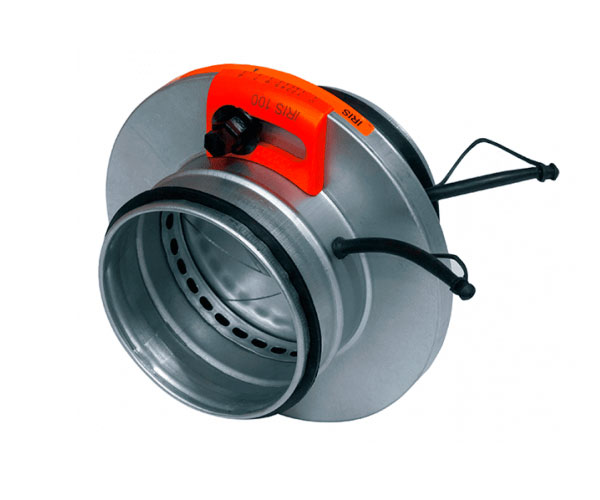

Ирисовый клапан расхода воздуха IRIS

Описание

Ирисовые клапаны IRIS имеют существенные преимущества по сравнению со стандартными регулирующими клапанами – это низкий уровень шума, центрирование воздушного потока, фиксированные точки замеров для проведения точных измерений и наладки вентиляционной системы. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки.

Монтаж:

Во избежание турбулентности воздушного потока, регулирующий клапан IRIS должен быть установлен в соответствии с требованиями по безопасным расстояниям. IRIS обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед воздухораспределителями всех видов.

Шумовые характеристики

Октановый уровень звуковой мощности определяется по формуле:
Lwoct=Lp10A+Kost где:
Lwoct- октановый уровень звуковой мощности,
Lp10A- октановый уровень звукового давления, эквивалентный помещению 10м2 (определяется по диаграмме),

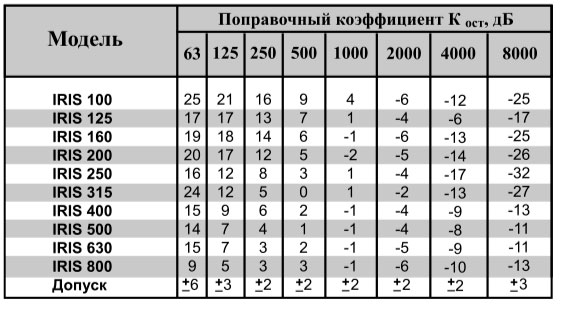

Kost- поправочный коэффициент.

Габаритные размеры

Модель	Ø d	Ø D	L/mm	A/mm	B/mm	Кг
IRIS 100	99	166	111	30	32	0,52
IRIS 125	124	189	111	30	32	0,69
IRIS 160	159	231	111	30	35	0,89
IRIS 200	199	285	111	30	42	1,45
IRIS 250	249	335	135	40	42	2,2
IRIS 315	314	411	135	40	47	3.6
IRIS 400	398	526	191	60	62	6,5
IRIS 500	498	656	171	50	77	9,7
IRIS 630	628	820	171	50	92	16
IRIS 800	798	1020	271	100	107	25,0
