Клапан воздушный оцинкованный ПВКО

Описание

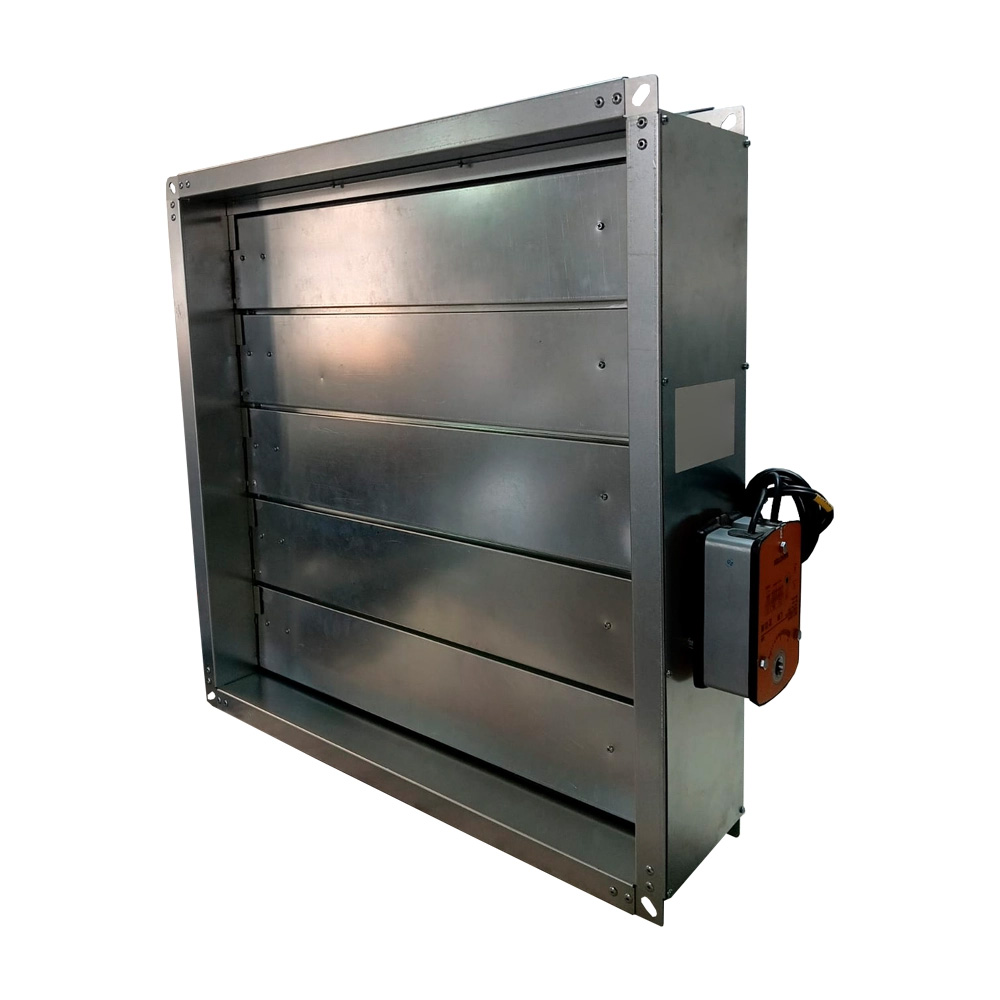

Воздушные клапаны типа ПВКО изготавливаются только прямоугольно сечения. Рабочее давление клапана до 1800 Па. Клапан состоит из корпуса из оцинкованной стали толщиной 1 мм прямоугольной формы, заслонок, изготавливающихся из оцинкованной стали толщиной 1 мм коробчатого типа или усиленного алюминиевого профиля (Исп. ПВКО-А), электропривода, который расположен снаружи корпуса, либо ручного сектора управления.

В местах примыкания лопаток находится уплотнитель для герметичности клапана. Заслонки клапана приводятся в движение с помощью тяг и рычагов. Ось регулирования может быть расположена на любой из лопаток на любой из высот. Корпус имеет длину 170 мм и конструктивно аналогичен отрезку воздуховода такой же длины, с монолитными фланцами шириной 30 мм.

Возможно изготовление утепленного клапана с саморегулирующимся греющим кабелем, подключение 220В. По запросу, клапаны могут быть изготовлены коррозионостойкого исполнения (AISI304, AISI316 или AISI430)

Может комплектоваться электрическим приводом и ручным приводом.

ОБОЗНАЧЕНИЯ ВОЗДУШНОГО КЛАПАНА:

ПВКО – М(Р) В – Н – МВ220 – УПК

• ПВКО – клапан воздушный оцинкованный
• М – электропривод
• Р – ручной сектор управления
• В – горизонтальный размер
• Н – вертикальный размер
• МВ – обозначение электропривода
• МВ – электропривод с возвратной пружиной
• МВЕ – реверсивный электропривод 220 – напряжение питания (220В/24В)
• УПК – утепление электропривода греющим кабелем
