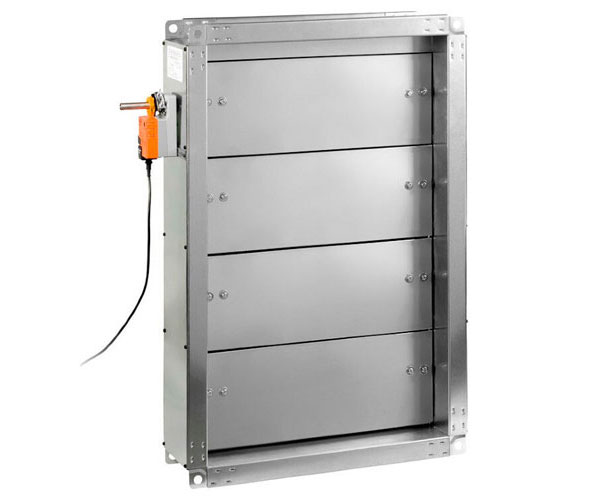

Клaпаны воздухорегулирующие типа КВУ-С

Клaпаны воздухорегулирующие типа КВУ-С предназначены для регулирования или отсечки воздушных потоков в системах вентиляции и кондиционирования воздуха. Клапан КВУ-С — утепленный клапан прямоугольного сечения для работы в условиях пониженных температур и высокой важности климатического исполнения УХЛ по ГОСТ 15150. Особенностью этого клапана является возможность периметрального обогрева посредством расположенного по периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно включенного в сеть переменного тока 220В. На корпусе клапана размещена клеммная коробка для подключения систем автоматики и сигнализации. Рабочее давление в сети до 1000 Па. Вид климатического исполнения — УХЛ 2 (по умолчанию), при условии нахождения привода при температуре не ниже -30°C. При работе привода при температуре ниже -30°C, требуется дополнительный обогрев привода с утепленной коробкой.

Устройство и принцип работы клапана

Конструкция клапана соответствует следующим требованиям:

• поворот лопаток производиться посредством ручного привода и/или электропривода;
• вращение лопаток происходит без рывков и заеданий. В закрытом состоянии лопатки плотно прилегают друг к другу и к упорам;
• в клапане КВУ-С обеспечен периметральный обогрев с удельной мощностью 0,031 кВт/м посредством гибкого саморегулирующегося нагревательного кабеля, расположенного по периметру клапана и постоянно включённого в сеть переменного тока 220В.

• Конструкция клапана	Все, Прямоугольный
  Тип исполнения клапана
