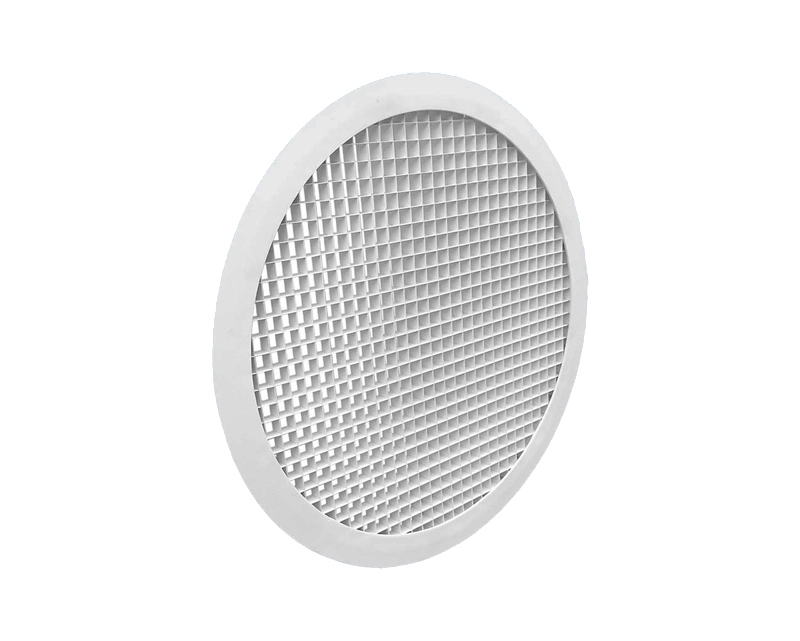

Сотовая решетка круглая CVGK

Сотовая решетка круглого сечения CVGK используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды в помещениях различного типа и назначения.

Решетки СВРК изготовлены из алюминиевого тавра 20 мм (СВРК-20) или 30 мм (CVGK-30) и ячеистой вставки с квадратными ячейками 15х15 мм.

Особенностью данной модели перед решетками других видов является повышенный коэффициент живого сечения, за счет ячеек, сделанных из тонкого листа алюминия.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальный рекомендуемый диаметр 150 мм. Максимальный рекомендуемый диаметр 600 мм.

По дополнительному запросу решетки CVR могут быть оснащены пружинной защёлкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения адаптером для присоединения к воздуховод

При изготовлении решеток и KRV используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве KRV также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

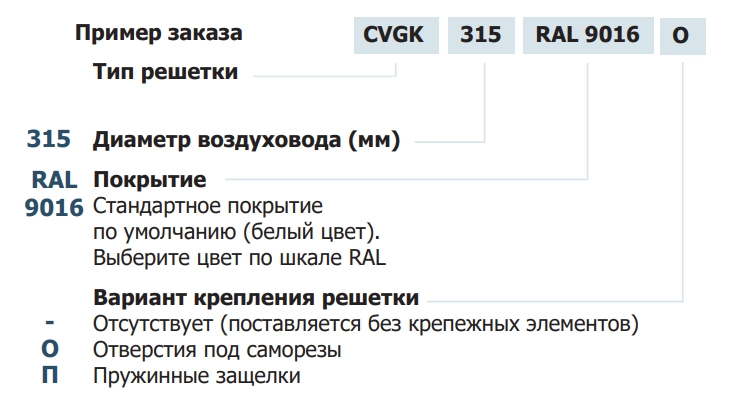

1. Крепление саморезами; 2. С помощью пружинной защелки

2.

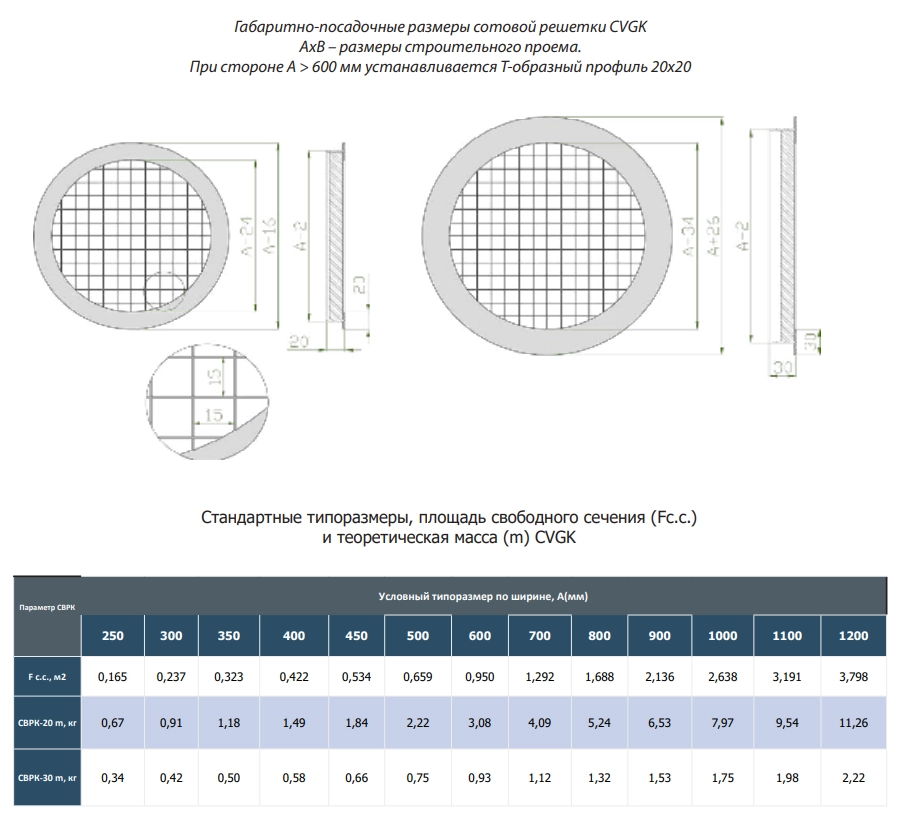

3. Чертеж
