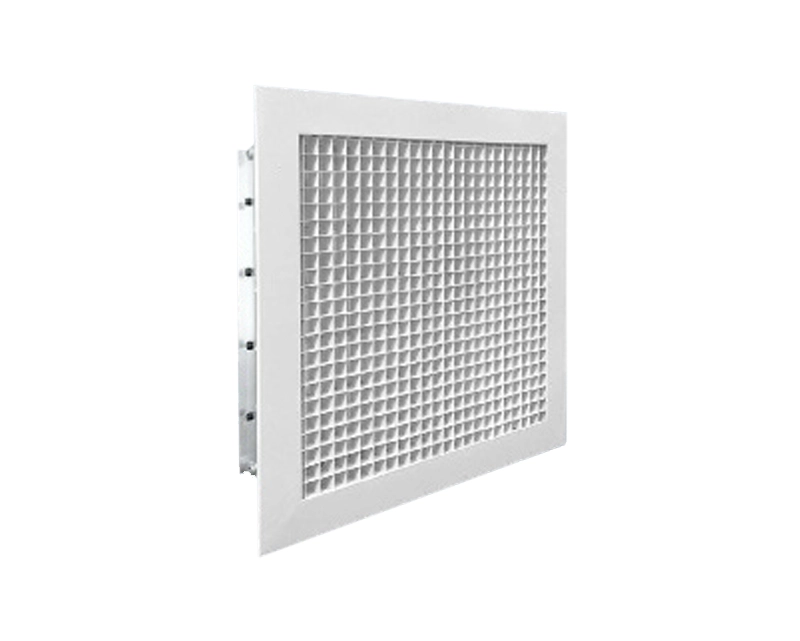

Сотовая решетка с алюминиевым полотном с KRV CVG-R

Сотовые решетки с клапаном расхода воздуха CVG-R используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.

Решетки CVG-R изготовлены из алюминиевого профиля в виде рамки и ячеистой вставки с квадратными ячейками 15х15 мм. Особенностью данной модели перед решётками других видов является повышенный коэффициент живого сечения, за счет ячеек, сделанных из тонкого листа алюминия.

С тыльной части решетки установлен клапан расхода воздуха (KRV). KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

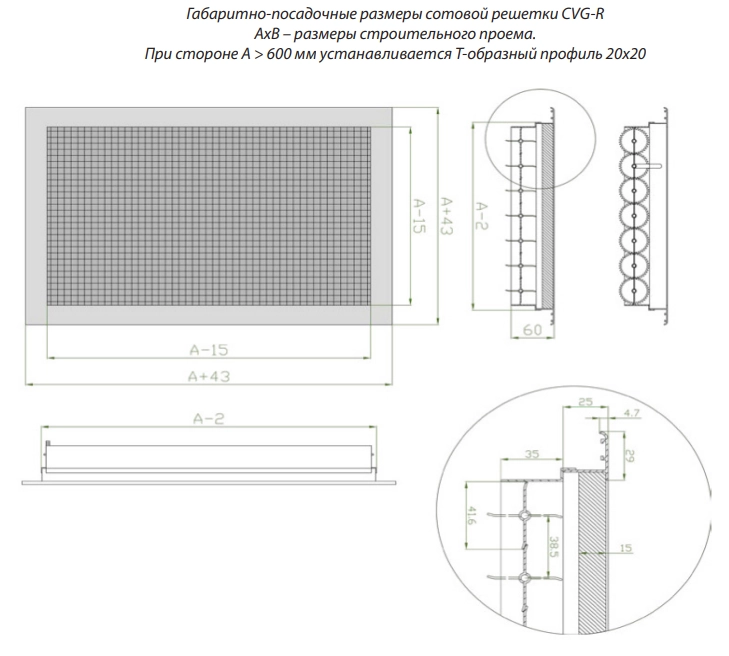

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 1200х1200 мм.

По дополнительному запросу решетки CVG могут быть оснащены пружинной защёлкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

При изготовлении решеток и KRV используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве KRV также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

1. Крепление саморезами; 2. С помощью пружинной защелки
