Сетчатая решетка вентиляционная RS

Вентиляционные сетчатые решетки RS используются в приточно-вытяжной вентиляции и различных системах воздуховодов, кондиционирования воздуха. Решетки предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения в качестве декоративного элемента.

Решетки RS представляют собой рамку с закрепленной в нее стальной сеткой с помощью вытяжных заклепок. По умолчанию устанавливается просечно-вытяжная сетка 12х6 мм, по запросу возможно изготовление решеток с сеткой 10х10 мм.

По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха (KRV). KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объём подаваемого воздуха.

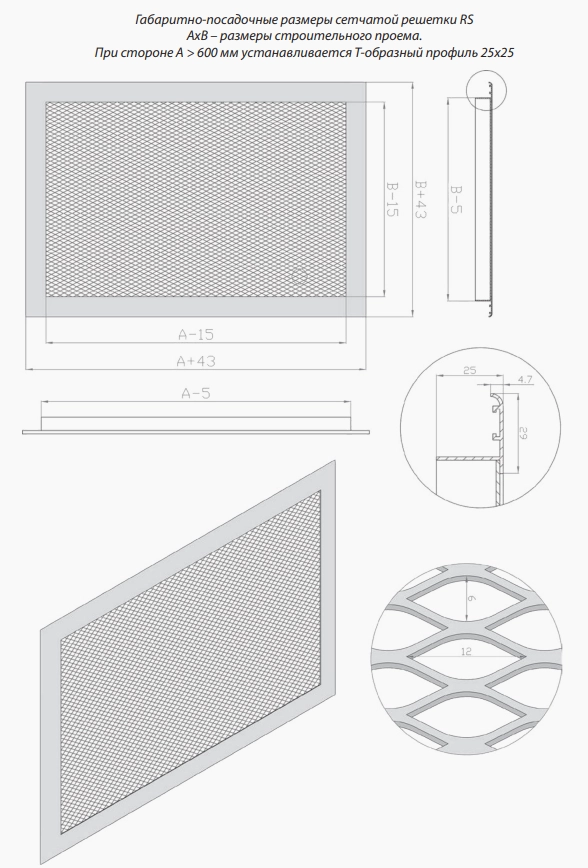

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные размеры 2950х2950 мм. Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.

При изготовлении решеток и KRV используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная стальная сетка. При производстве KRV применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

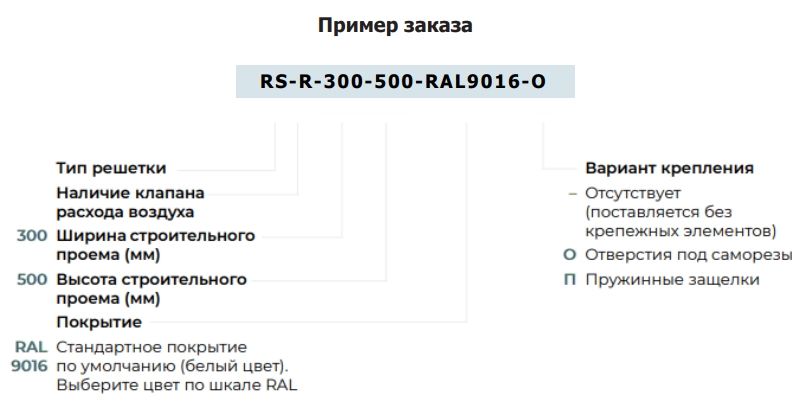

1. Крепление саморезами;
2. С помощью пружинной защелки
