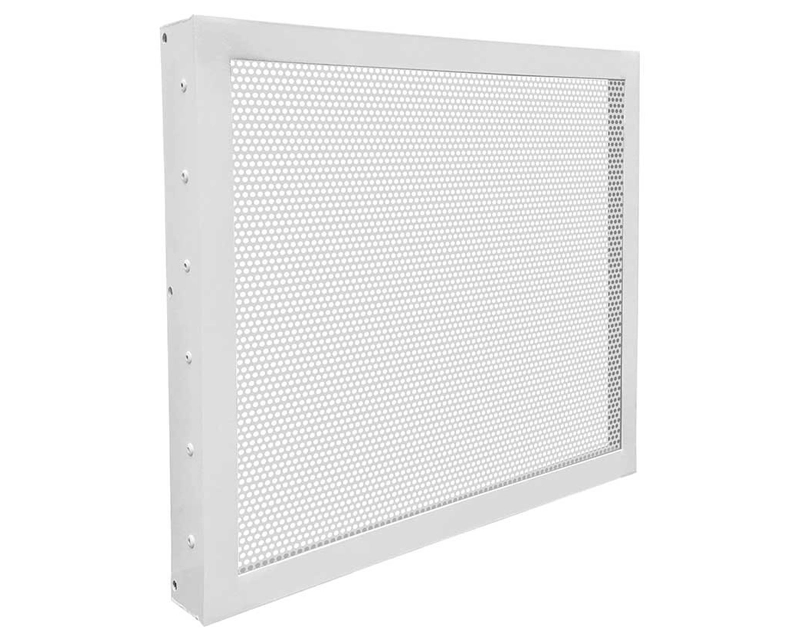

Накладная решетка с перфорацией VRP-N

Накладные перфорированные решетки VRP-N используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.

Конструктивным отличием является накладной тип исполнения. Решетка накладывается на проем, либо полностью утапливается в проеме. Решетки VRP-N изготовлены из алюминиевого профиля в виде рамки и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со смещёнными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией.

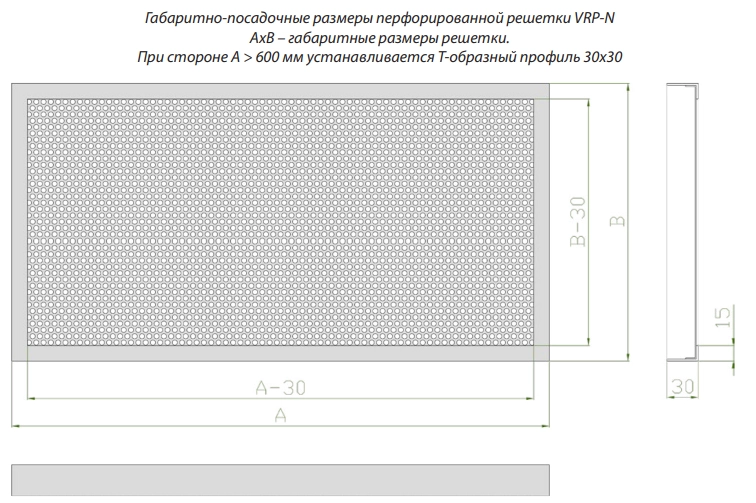

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные размеры 2900х2900 мм. Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.

По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная сталь для перфорации. По умолчанию решётки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

1. Накладной монтаж; 2. Утопленный монтаж; 3. Монтаж с помощью монтажной пластины.
