Двухрядная регулируемая цилиндрическая решетка DAG-C+R

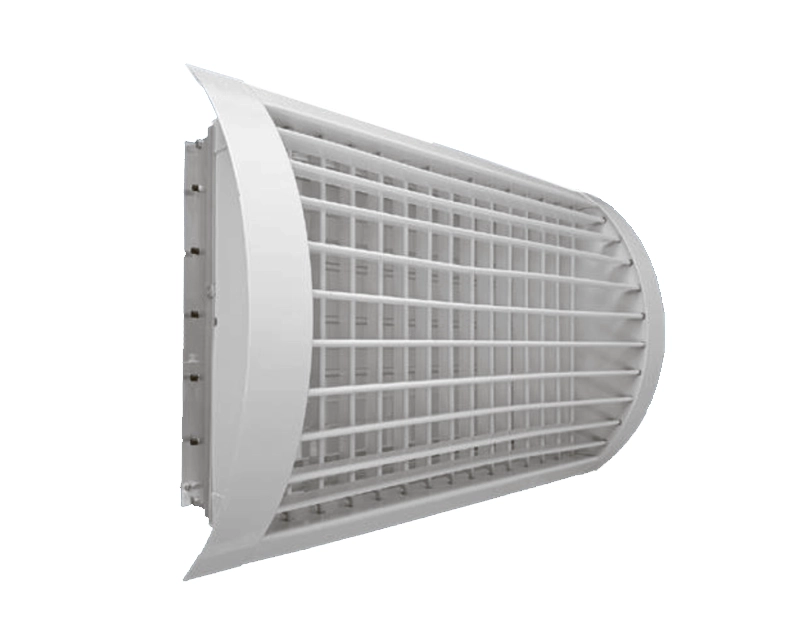

Двухрядная цилиндрическая решетка DAG-C+R оснащена клапаном расхода воздуха (KRV). Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в круглый воздуховод. Она регулирует объем и направление воздушного потока вверх и вниз.

Рамка решетки имеет цилиндрическую форму повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливаются 2 ряда каплеобразных жалюзи: лицевые – горизонтальные, тыльные – вертикальные. Угол наклона жалюзи регулируются независимо друг от друга, изменяя направление воздуха.

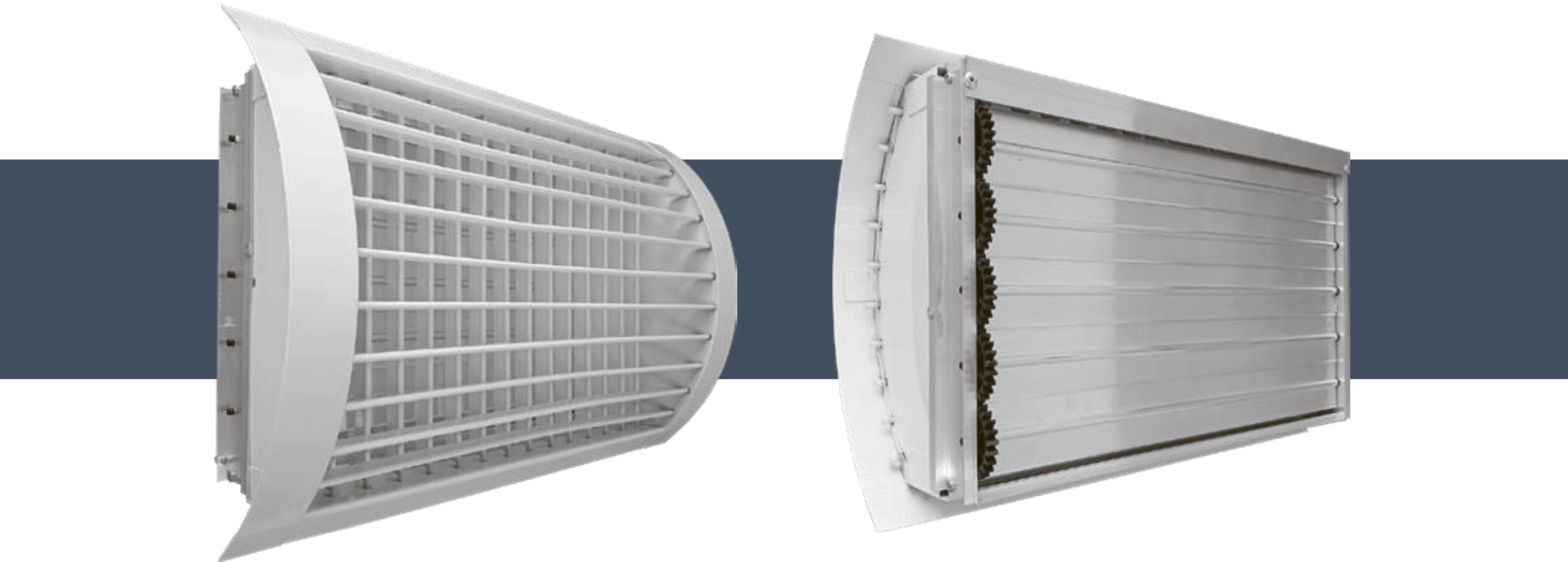

KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

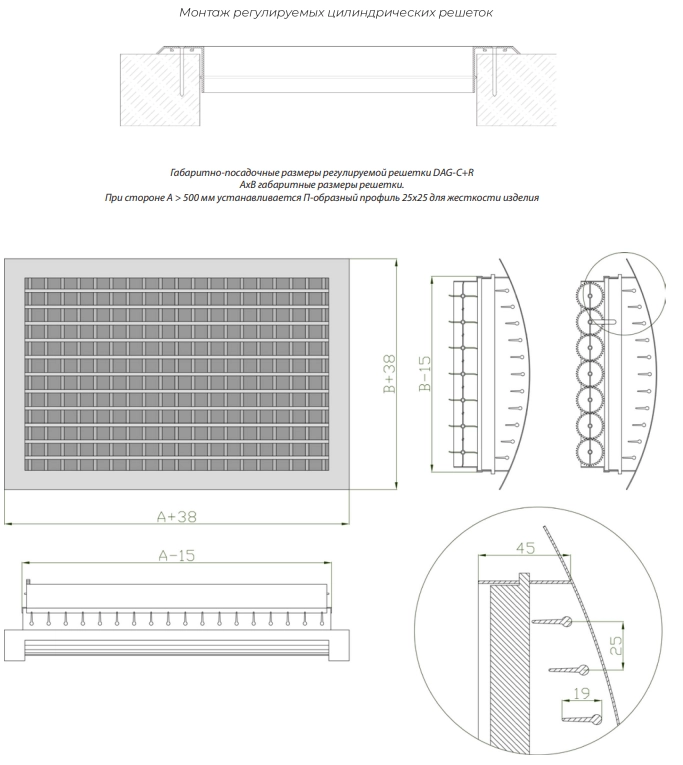

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 1900х1000 мм Высота проема под решетку не должна превышать 75% диаметра воздуховода. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи и KRV – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
