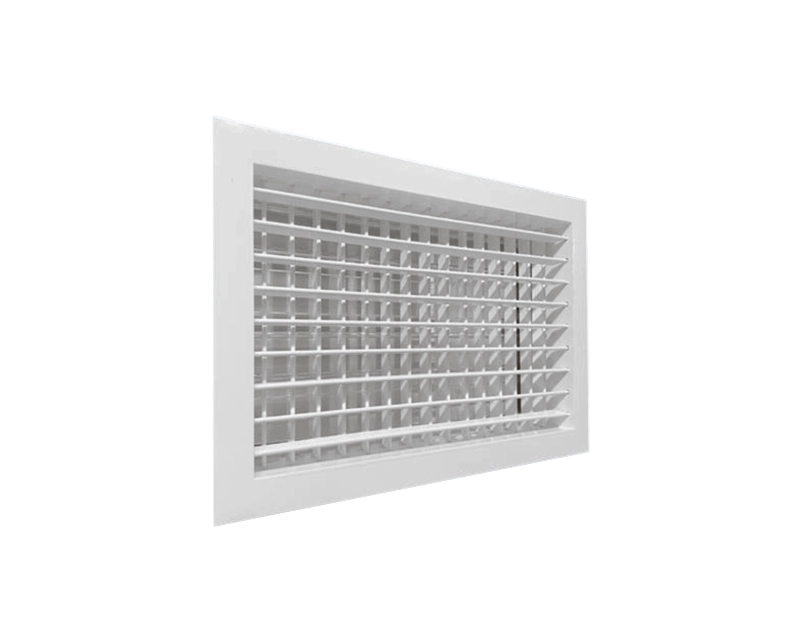

Двухрядная регулируемая решетка DAG+R

Двухрядная регулируемая решетка DAG-R с клапаном расхода воздуха (KRV) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Решетка предназначена для регулировки направления и объема воздушного потока вверх/вниз и влево/вправо.

При этом можно как расширять поток, так и сужать его и направлять в определённую сторону помещения. Монтируются решетки в вентиляционные каналы и строительные проемы различных типов.

Решетка имеет рамку и два ряда каплеобразных жалюзи – лицевой ряд жалюзи установлен горизонтально, тыльный ряд – вертикально. Угол наклона жалюзи устанавливается индивидуально и регулируются независимо друг от друга для изменения направления воздуха.

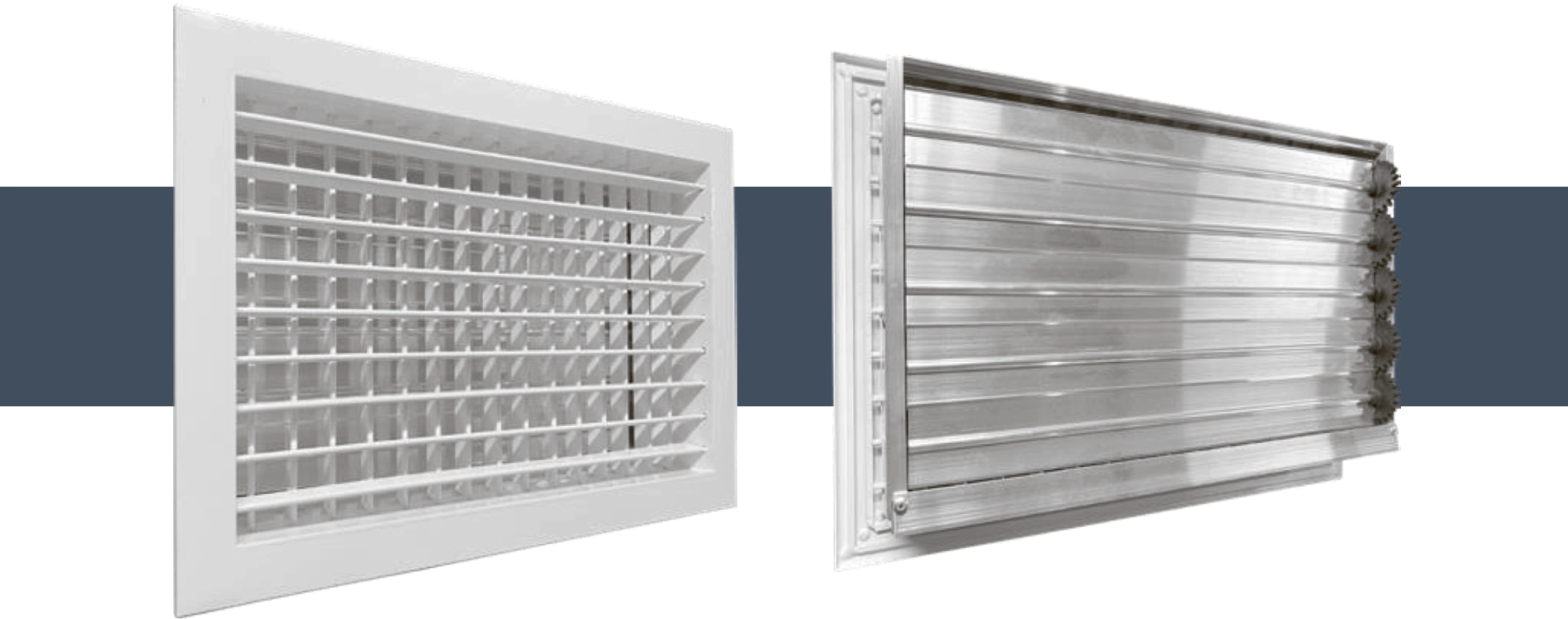

KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и KRV используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве KRV также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

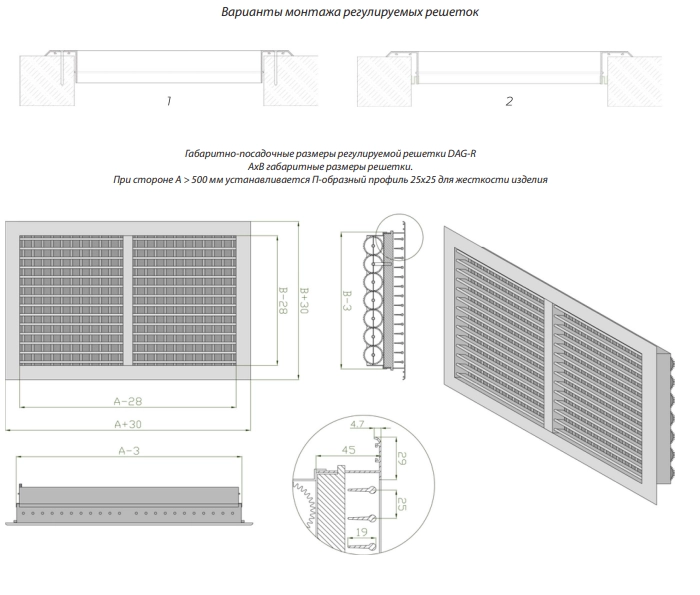

1. Крепление саморезами; 2. С помощью пружинной защелки.
