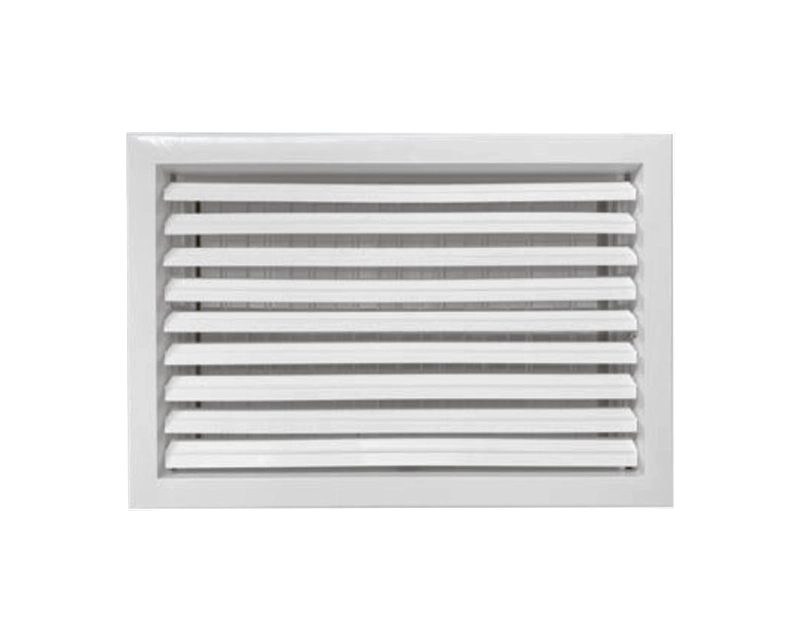

Однорядная регулируемая решетка SAG-M+R

Регулируемые решетки SAG-M+R с клапаном расхода воздуха (KRV) используются в системах вентиляции и кондиционирования для подачи свежего воздуха и удаления вытяжного воздуха из помещений. Они могут быть установлены в отводы воздуховодов, адаптеры из оцинкованной стали или любые другие потолочные и стеновые проёмы для декорирования элементов систем вентиляции или воздушного отопления.

Решетки SAG-M+R могут применяться в любых помещениях – производственных цехах, административных , офисных, торговых площадях, магазинах , фитнес-центрах , частных домах и квартирах.

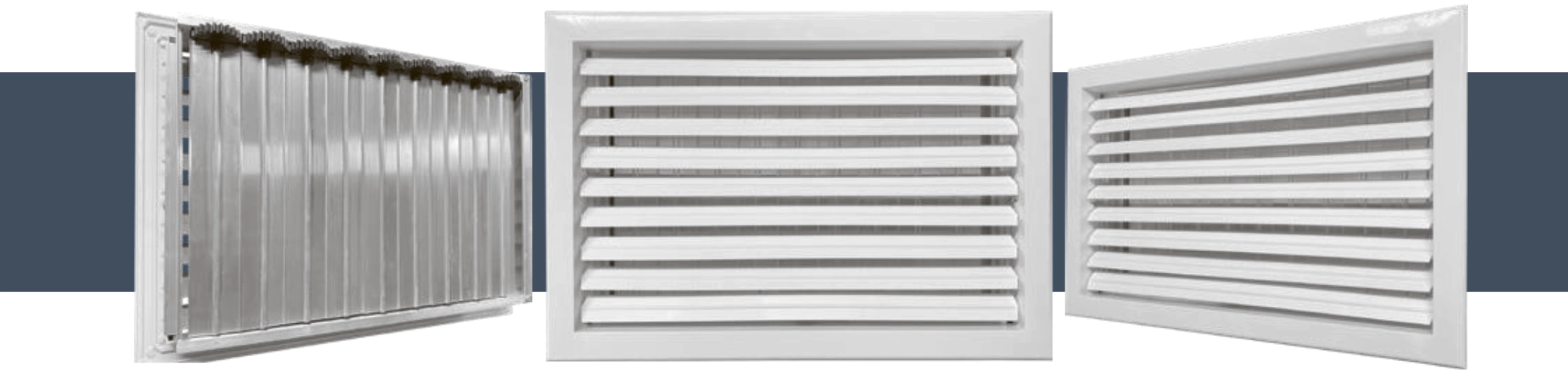

Регулируемые вентиляционные решетки SAG-M+R состоят из алюминиевой рамки, индивидуально регулируемых жалюзи и KRV. Жалюзи, расположенные в один горизонтальный ряд, установлены на рамку с помощью пластиковых втулок. Они обеспечивают плавное регулирование угла наклона и фиксацию в заданном положении тем самым изменяя направление приточной струи в вертикальной плоскости.

KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Минимальный размер – 150х55 мм. Максимальный рекомендуемый размер цельной решетки – 2000х500 мм.

Проёмы больших размеров заполняются путём установки нескольких одиночных решеток в горизонтальные или вертикальные ряды неограниченных размеров. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и KRV используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве KRV также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

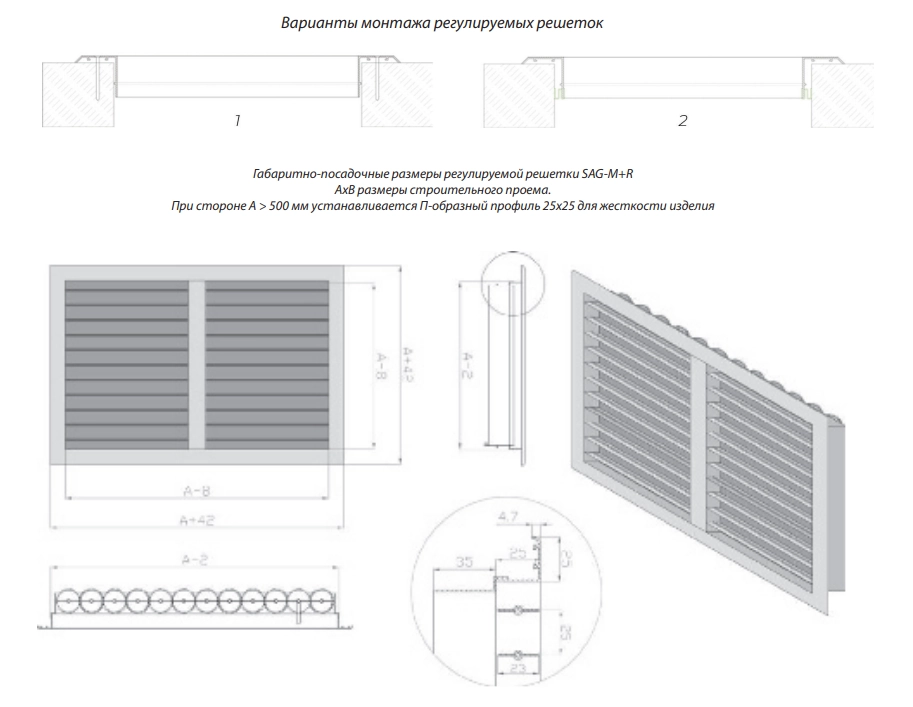

1. Крепление саморезами; 2. С помощью пружинной защелки
