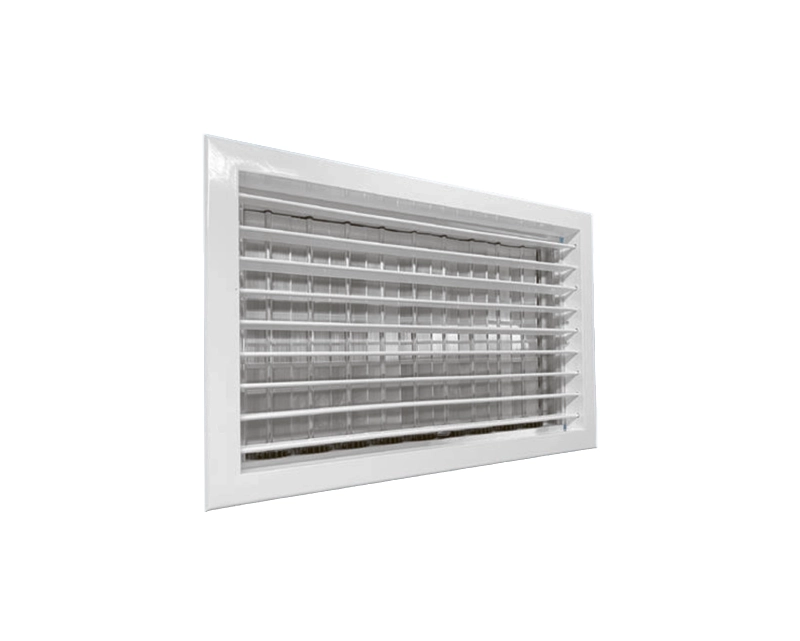

Однорядная регулируемая решетка SAG-R + KRV

Однорядная регулируемая решетка SAG-R с клапаном расхода воздуха (KRV) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Решетка предназначена для регулировки направления воздушного потока вверх и вниз, а KRV регулирует объем подаваемого воздуха. Монтируются решетки в вентиляционные каналы и строительные проемы различных типов.

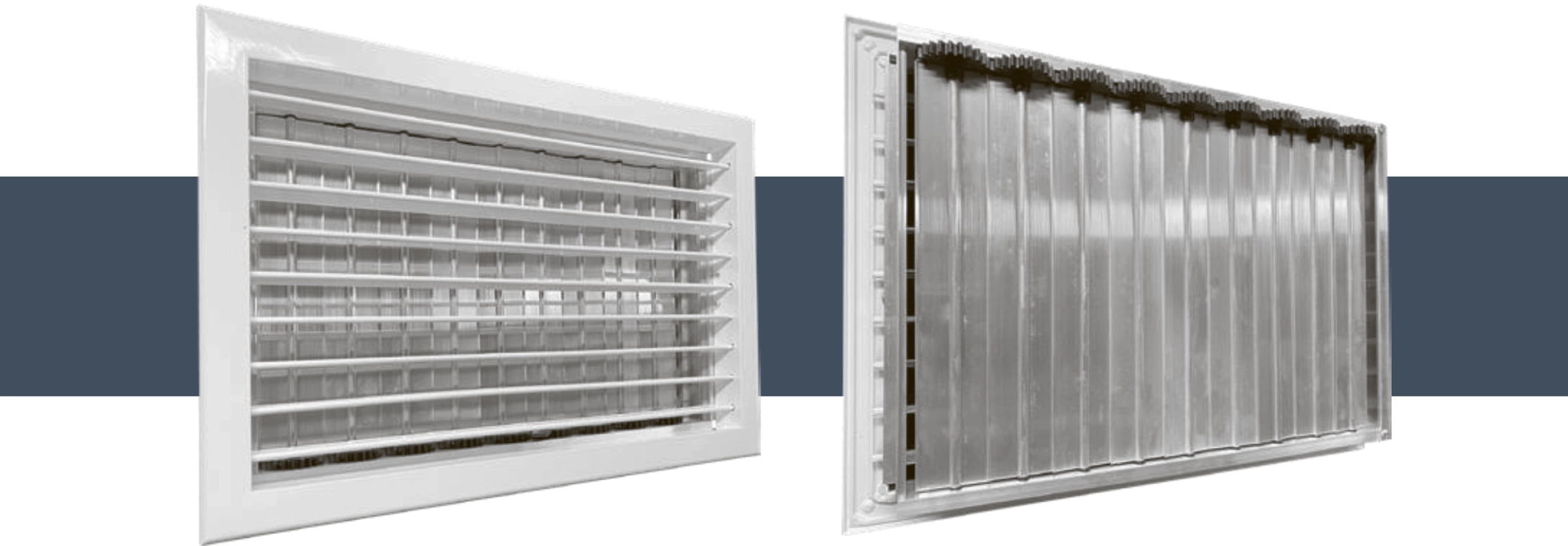

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, углы которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления воздуха. KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х80 мм. Максимальные рекомендуемые размеры 2900х2000 мм.

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и KRV используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве KRV также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия по шкале RAL.

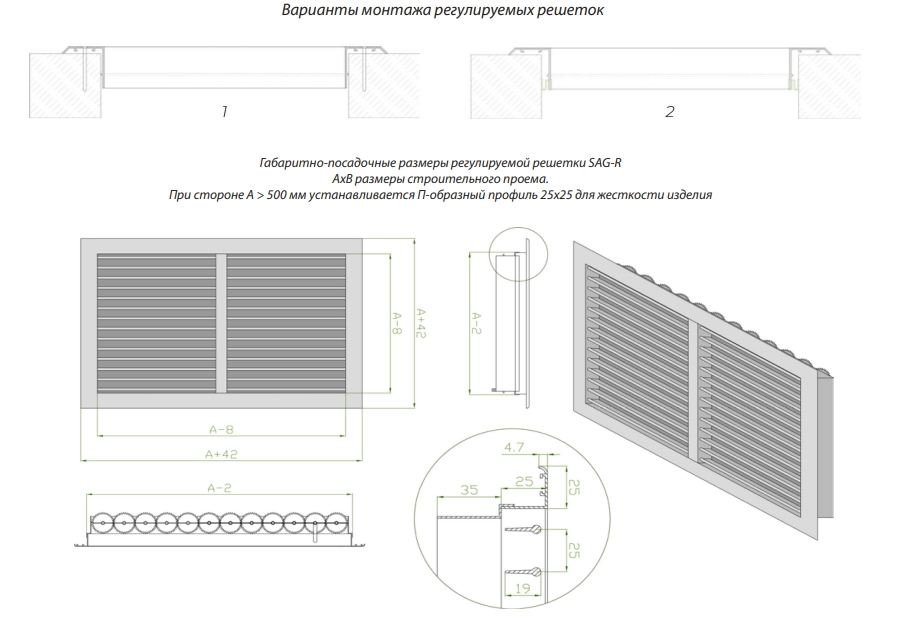

1. Крепление саморезами; 2. С помощью пружинной защелки
