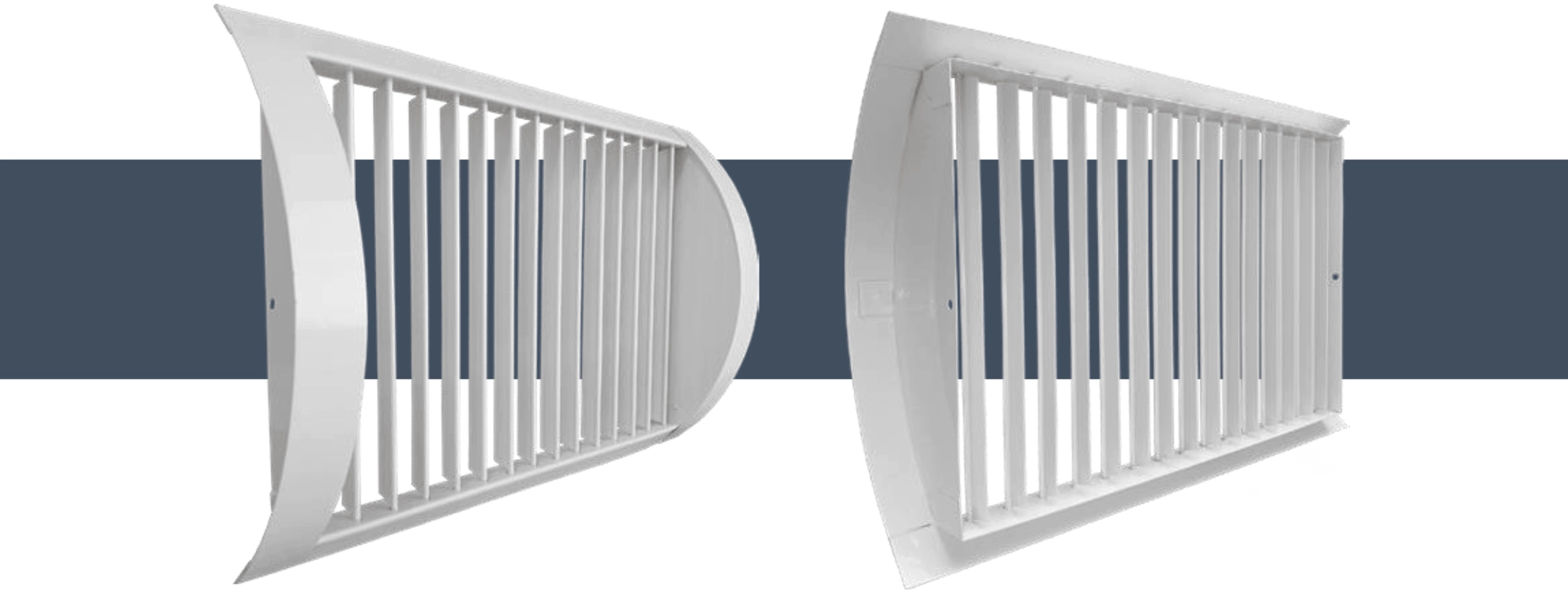

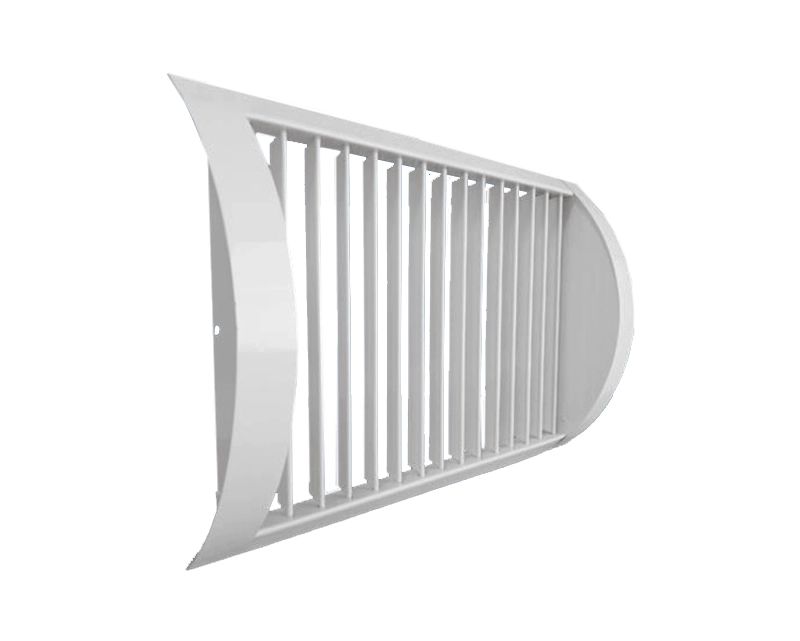

Однорядная регулируемая вертикальная цилиндрическая решетка SAG-VC

Однорядная регулируемая решетка SAG-VС имеет цилиндрический корпус и устанавливается в круглый воздуховод.

Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх и вниз.

Рамка решетки имеет цилиндрическую форму повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливаются вертикальные каплеобразные жалюзи, угол наклона которых регулируются независимо друг от друга для изменения направления воздуха.

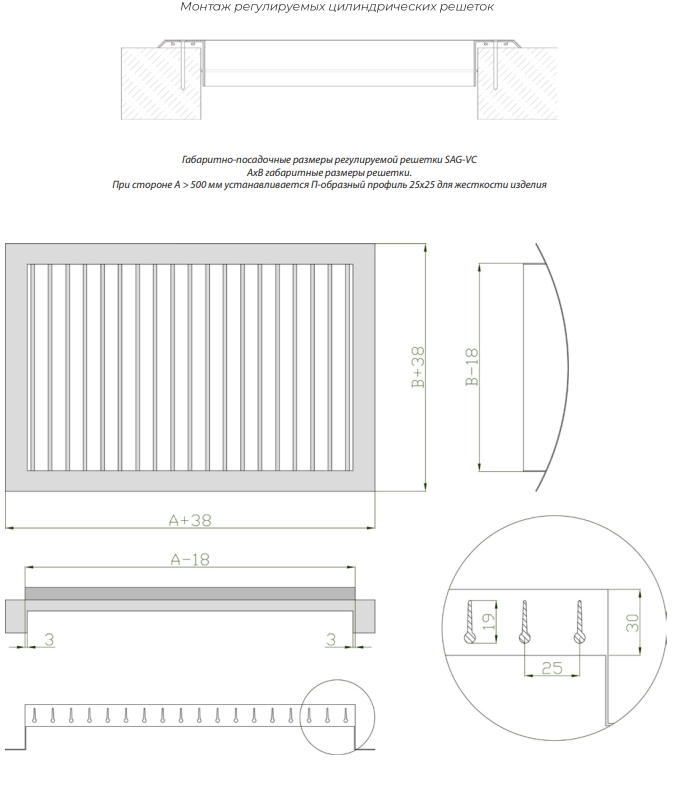

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 1900х1000 мм Высота проема под решетку не должна превышать 75% диаметра воздуховода. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
