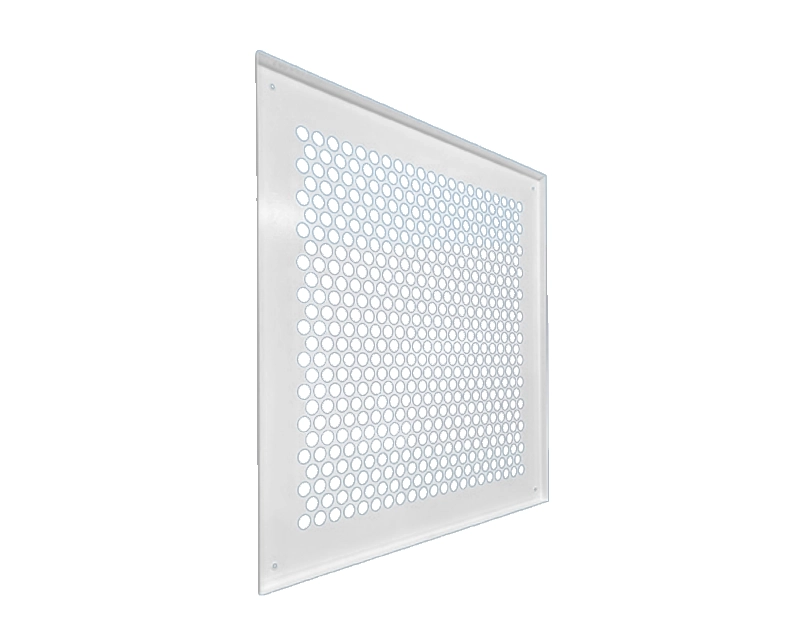

Решетка для клапана дымоудаления с круглыми отверстиями SRVG-M

Решетка SRVG-M предназначена для подачи и удаления воздуха в системах вентиляции и кондиционирования. Устанавливается на противопожарные клапаны, воздуховоды и стены в зданиях и сооружениях любого назначения для декорирования и защиты от несанкционированного доступа, внешнего механического воздействия и попадания посторонних предметов.

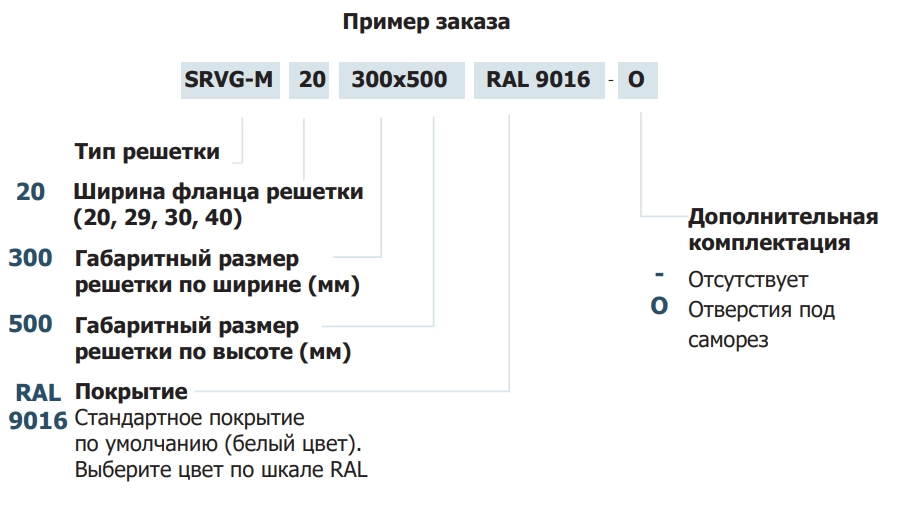

Решетка имеет накладной тип исполнения. В отличии от стандартной решетки ARN-SRVG вместо ламелей на лицевой стороне решетки располагаются круглые отверстия, которые способствуют прохождению газа и дыма, и в то же время играют декоративную роль. Определяющими размерами (АхВ) при заказе являются габаритные размеры решетки.

По умолчанию размер фланца решеток составляет 35 мм. По требованию заказчика возможно изготовить решетки с любым фланцем согласно размеру фланца самого клапана.

Решетка SRVG-M изготавливается из оцинкованного листового металлопроката толщиной 0,9 мм и окрашивается порошковыми полиэфирными эмалями в любой цвет по международной шкале RAL. Такое сочетание материала используемого при производстве и финишной обработки гарантированно обеспечивает защиту от коррозии , а также от выцветания/потускнения цвета под воздействием ультрафиолета. По умолчанию решетки окрашиваются в белый цвет RAL9016.

Минимальный размер 150х150 мм. Максимальный размер цельной решетки: если А ≤ 1430, то В ≤ 2930; если А > 1430 и ≤ 1930, то В ≤ 1430. При заказе большего размера, решетка изготавливается из составных частей.

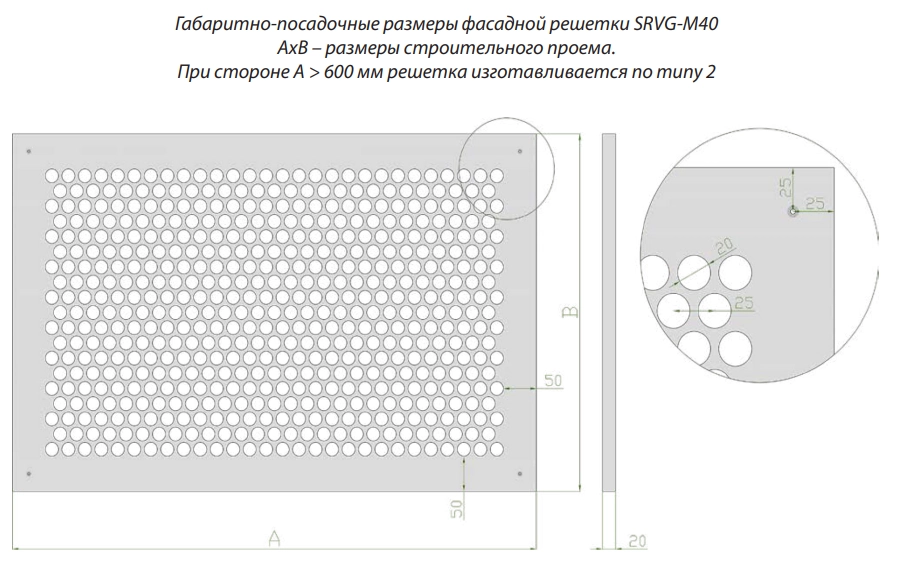

решеток SRVG-M осуществляется саморезами к стене (перекрытию) через рамку решетки, тем самым закрывая фланец клапана дымоудаления. По умолчанию решетки поставляются без крепежных отверстий и саморезов. По запросу возможна поставка в комплекте с выкрашенными в цвет решетки саморезами. Чертеж
