Щелевая вытяжная решетка без перфорации и без лопаток SDL

Встраиваемые диффузоры серии SDL, как и другие щелевые решетки, применяются в приточно-вытяжной вентиляции и любых системах кондиционирования воздуха. Могут быть самостоятельным изделием в виде одиночной секции или ее составной частью.

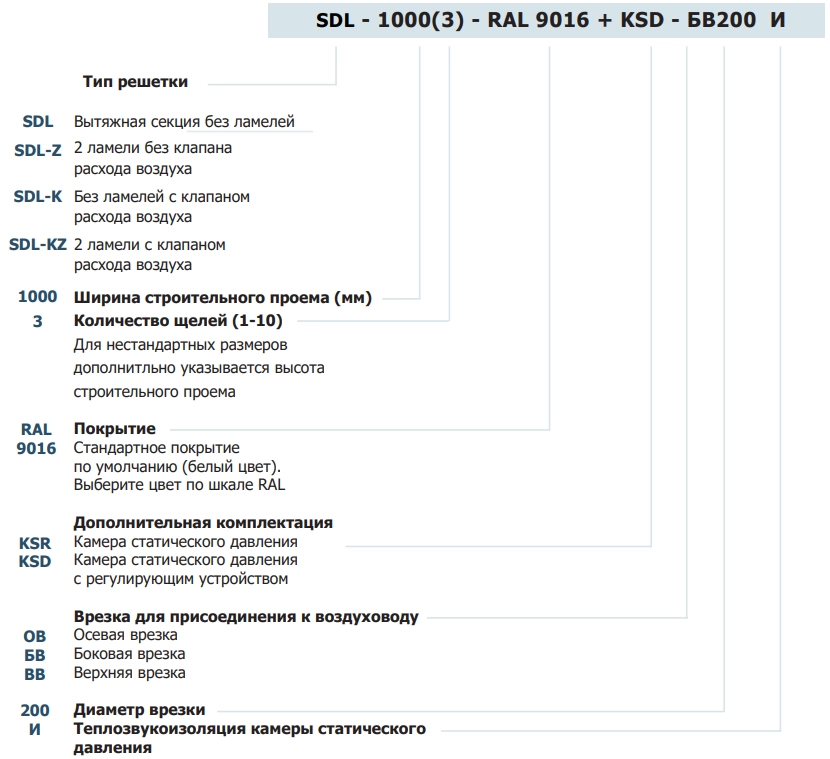

В зависимости от внутренней конструкции встраиваемые щелевые диффузоры делятся на 4 вида: SDL, SDL-Z, SDL-K, SDL-KZ. Кроме стандартных типоразмеров, возможны индивидуальные – по размерам заказчика с шагом 1 мм. Минимальные рекомендуемые размеры 150х50 мм, максимальные – 3000х240 мм.

Возможное количество щелей от 1 до 10.Отличительным признаком встраиваемых решеток серии SDL является то, что после монтажа рамка решетки остается видимой, закрывая проем.

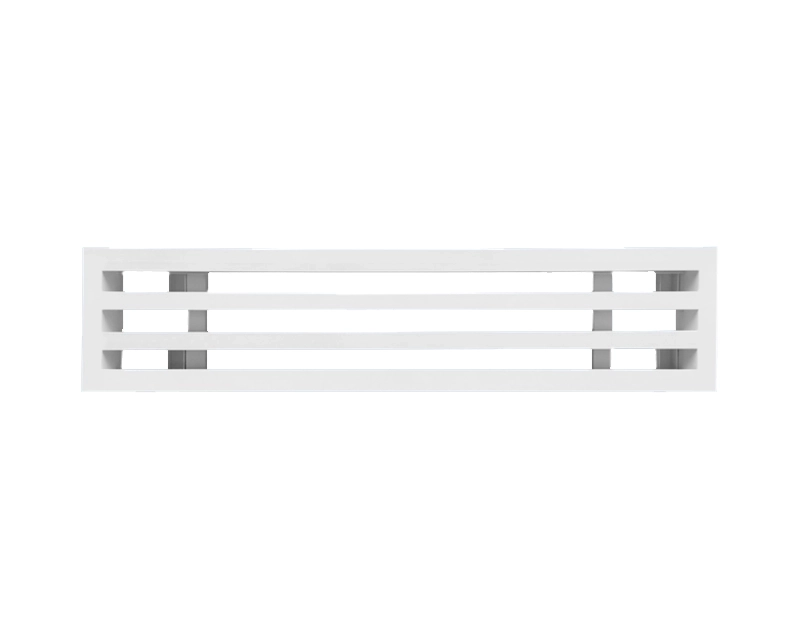

Щелевой диффузор SDL представляет собой вытяжную секцию без ламелей и без клапана расхода воздуха с высоким коэффициентом живого сечения. Относительно других моделей решеток этой серии, SDL имеет небольшой вес и более низкую стоимость.

Щелевые решетки серии SDL изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета и ламели в чёрный цвет RAL 9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

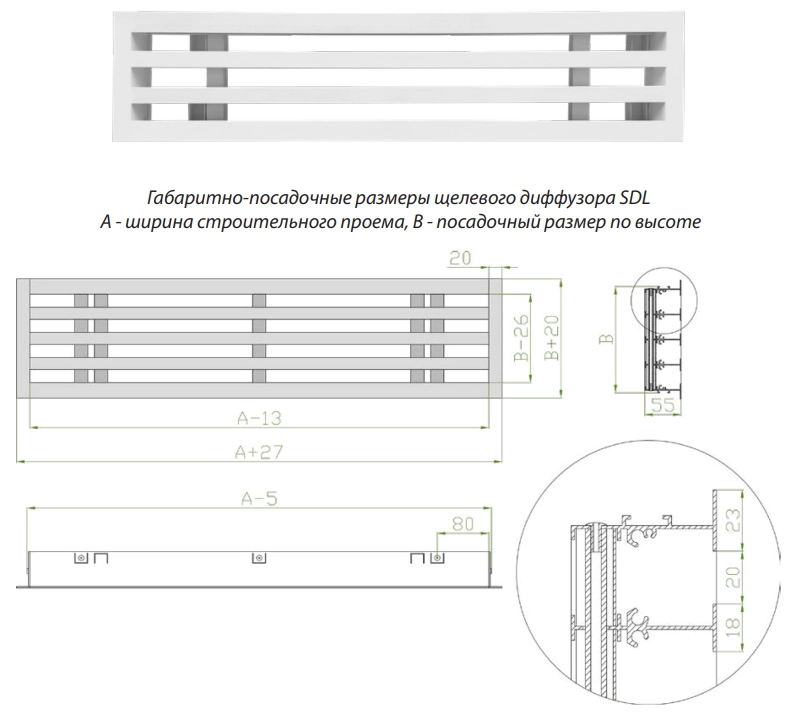

Монтаж производится с помощью винтового соединения к закладным деталям в KSD через подвижные крепежные элементы на тыльной стороне решетки. В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины. После монтажа видимой частью остается лицевая часть решетки вместе с рамкой. Чтобы верно определить посадочный размер, необходимо воспользоваться расчётом по чертежам определенного типа решетки в данном каталоге.
