Щелевые решетки скрытого монтажа INVISIAIRS-1

Щелевые решетки скрытого монтажа INVISIAIRS-1 используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

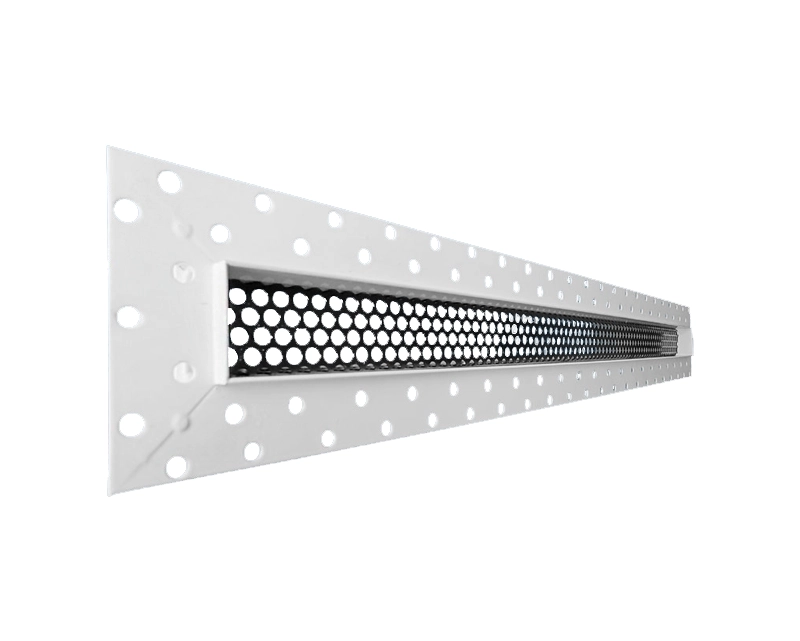

Щелевая скрытая решетка INVISIAIRS-1 представляет собой декоративную рамку с перфорированной стальной кассетой внутри. После монтажа решетки, видимой частью в помещении остаётся только щелевой слот чёрного цвета.

Для удобства монтажа рамка оснащена «полкой» 6 мм под соответствующую толщину гипсокартона или комбинации листов разной толщины. Отверстия в рамке улучшают адгезию финишного материала.

Отличительной особенностью конструкции щелевых решеток INVISIAIRS-1 от других решеток скрытого монтажа является отсутствие направляющих устройств для регулирования потока воздуха. Внутрь решетки установлена перфорированная пластина черного цвета для равномерного истечения потока воздуха в помещение.

Щелевые решетки INVISIAIRS-1 изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.

По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления(KSD).

Диффузор крепится саморезами к закладным деталям в KSD через перфорацию. После установки диффузора к KSD, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решётки в данном каталоге.
