Щелевые решетки скрытого монтажа INVISIAIRS-L

Щелевые решетки скрытого монтажа INVISIAIRS-L используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

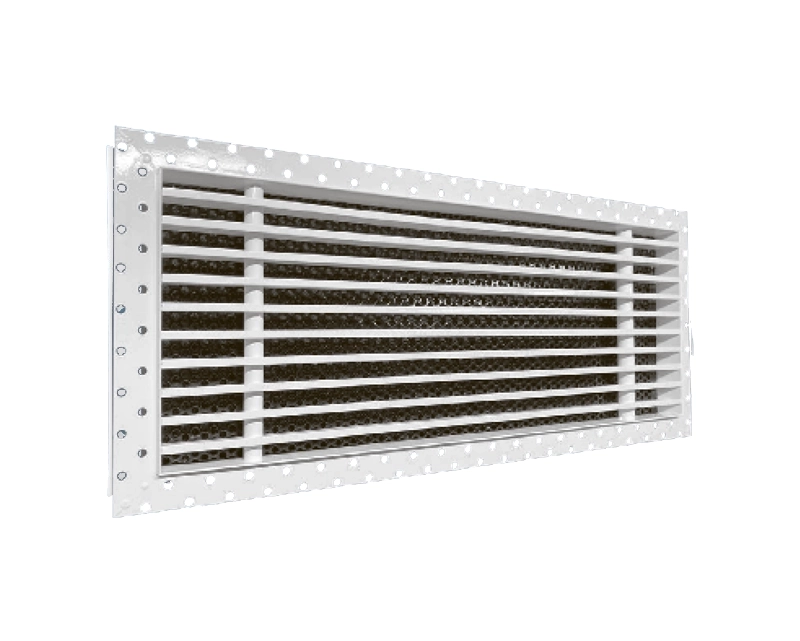

Отличительной особенностью решетки INVISIAIRS-L являются узкие жалюзи шириной 5,5 мм, образующие ровные щели шириной 10 мм. Внутрь рамки за жалюзи установлена перфорированная стальная кассета черного цвета, обеспечивающая равномерное истечение воздушных масс в помещение.

Рамка линейной решетки имеет специальную форму для того, чтобы после монтажа линейной решетки её не было видно, видимой частью в помещении остается только жалюзийное полотно решетки. Для удобства монтажа рамка оснащена «полкой» 6 мм под соответствующую толщину гипсокартона или комбинации листов разной толщины. Отверстия в рамке улучшают адгезию финишного материала.

Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

Щелевые решетки INVISIAIRS-L изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.

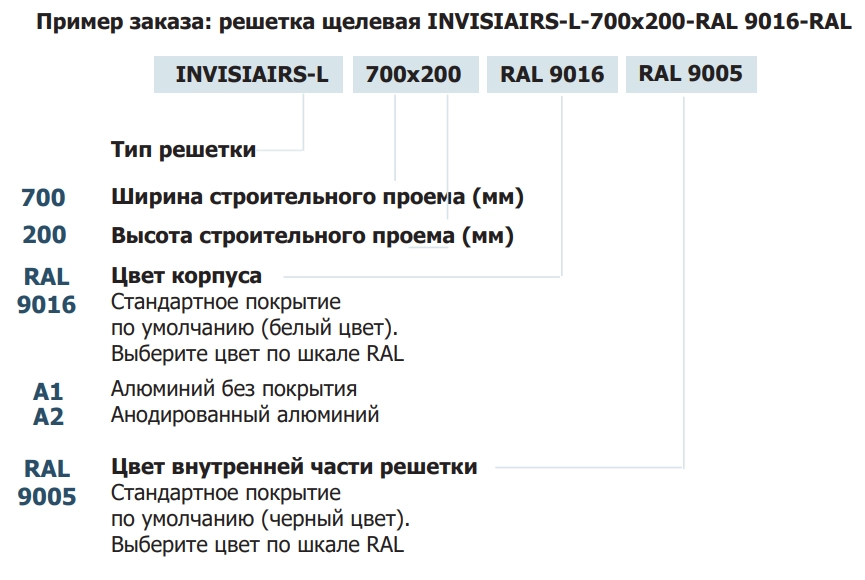

По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления(KSD).

Диффузор крепится саморезами к закладным деталям в KSD через перфорацию. После установки диффузора к KSD, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решётки в данном каталоге.
