Щелевые решетки скрытого монтажа с узкими жалюзи шириной 5,5 мм Q-AIRS-L

    Щелевые решетки скрытого монтажа Q-AIRS-L используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.
    Отличительной особенностью решетки Q-AIRS-L являются узкие жалюзи шириной 5,5 мм, образующие ровные щели шириной 10 мм. Внутрь рамки за жалюзи установлена перфорированная стальная кассета черного цвета, обеспечивающая равномерное истечение воздушных масс в помещение.
    Рамка линейной решетки имеет специальную форму для того, чтобы после монтажа линейного решетки её не было видно, видимой частью в помещении остается только жалюзийное полотно решетки. Рамка оснащена «полкой» 2,3 мм под шпаклёвку. Ребристая поверхность профиля улучшает адгезию финишного материала.
    Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

    Используемые материалы

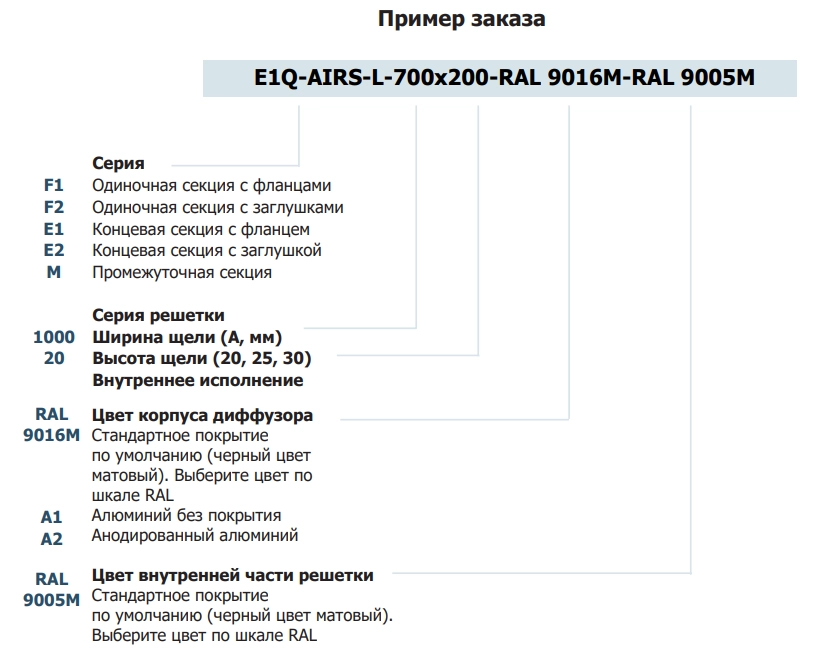

    Щелевые решетки Q-AIRS-L изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

    Монтаж

    К воздуховоду щелевые решетки монтируются посредством камеры статического давления(KSD). Диффузор крепится саморезами к закладным деталям в KSD через перфорацию. После установки диффузора к KSD, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решётки в данном каталоге.
