Щелевые решетки скрытого монтажа со съемной пластиной на магнитах Q-LOOK

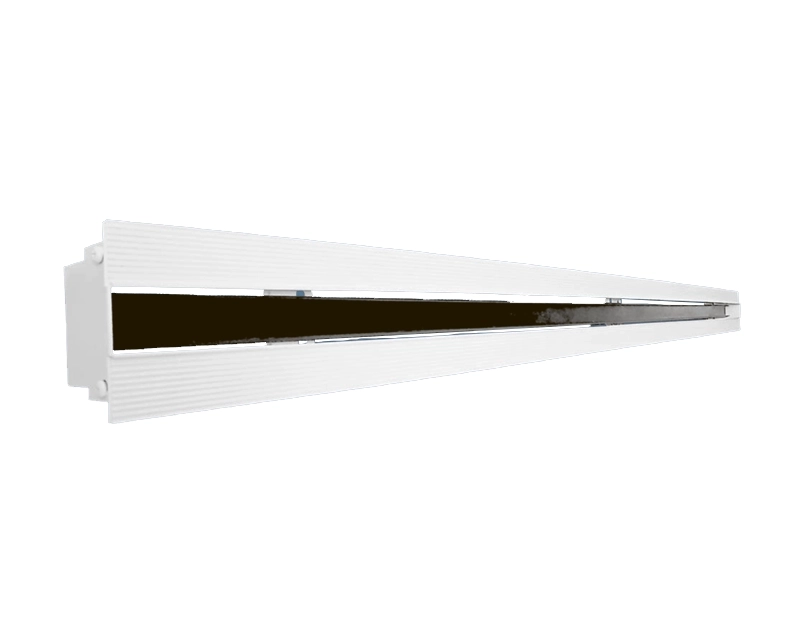

Диффузор Q-LOOK относится к щелевым решеткам скрытого монтажа. Данные диффузоры предназначены для подачи и вытяжки воздуха. Характерной особенностью данной решетки является съемная пластина на магнитах, которая регулирует направление потока воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объема воздуха. Диффузоры позволяют изменять расход до 60% при сохранении устойчивости потока. Их можно использовать на высоте от 2,6 до 4 метров, при перепаде температур до 12˚С.

После монтажа диффузора видимой частью остается лишь пластина черного цвета, образующая лаконичную непрерывную линию

Корпус диффузора Q-LOOK изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001, регулирующая пластина - из оцинкованной стали. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя пластина в чёрный цвет RAL 9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части. Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления (KSD). Диффузор крепится саморезами к закладным деталям в KSD через перфорацию. После установки диффузора к KSD, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решётки в данном каталоге.
