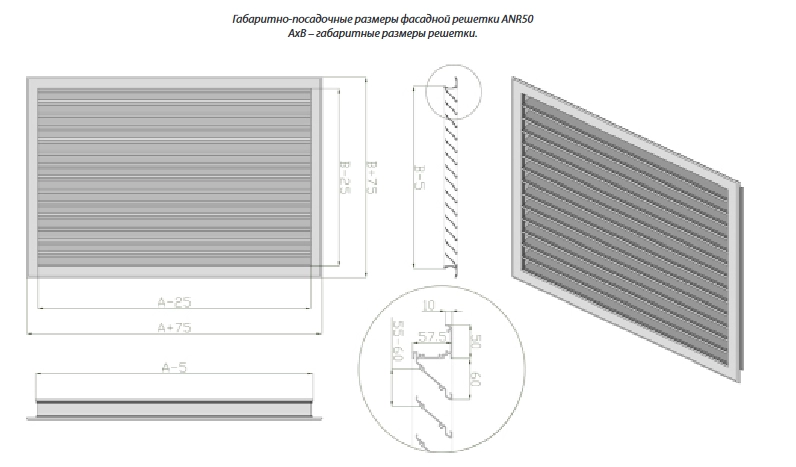

Усиленная жалюзийная решетка глубиной 57,5 мм ANR50

Решетка ANR50 по назначению и функциональности полностью повторяет решетку ANR100. Единственным конструктивным отличием является ее глубина: у ANR100 – 90 мм, а у ANR50 – 57,5 мм.

Усиленная жалюзийная решетка ANR50 используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Решетки данного типа предназначены для монтажа чаще всего в большие проемы и в воздуховоды, где требуются решетки с увеличенным коэффициентом живого сечения. Максимальная скорость воздуха в свободном сечении решетки ANR100 допускается до 15 м/с, конструкция и используемые при производстве материалы обеспечивают надёжность конструкции при больших скоростях воздуха. Решетки ANR50 рекомендуется использовать при рабочем сечении до 5 м2. Для предотвращения провисания ламелей при ширине строительного проёма более 1200мм решетка поставляется с вертикальной перемычкой с задней стороны решетки, которая крепиться к каждой ламели.

Жалюзийные решетки данной модели как и другие изготавливаться могут как прямоугольной, так и круглой или трапециевидной формы, но без возможности ручной или автоматической регулировки ламелей. Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

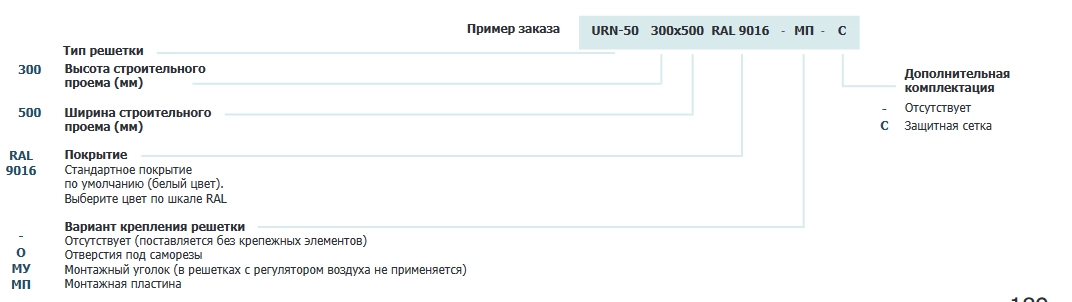

1. Крепление саморезами;
2. С помощью монтажного уголка;
3. Монтаж с помощью монтажной пластин
