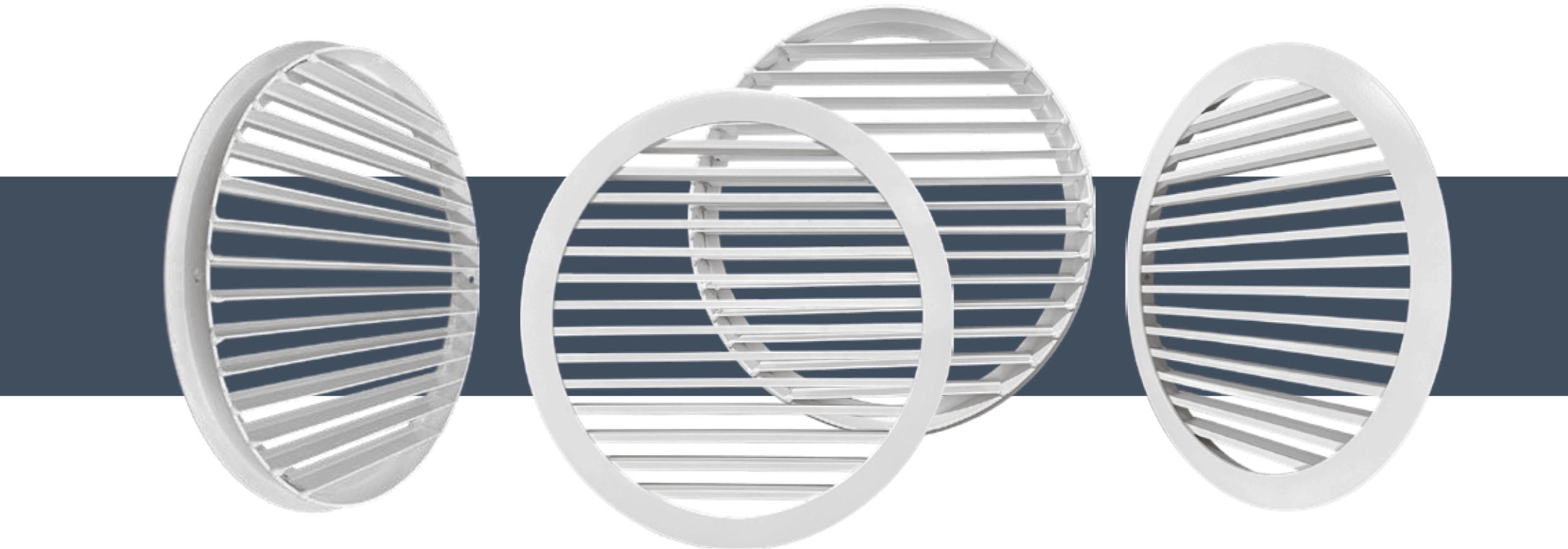

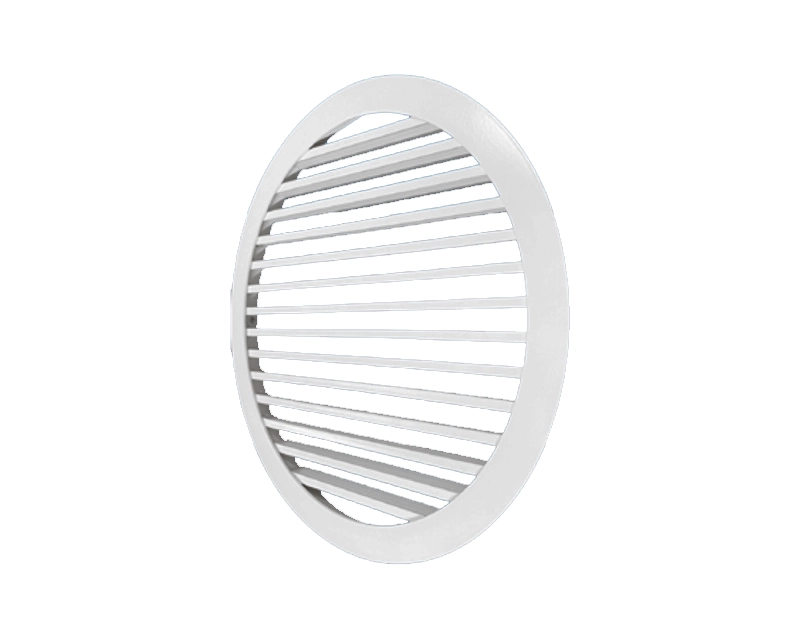

Круглая настенная решетка с Y-образными жалюзи WUGK

Нерегулируемая решетка WUGK с жалюзи и фланцем круглого сечения используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.

Решетка представляет собой рамку из тавра 20 мм (WUGK-20), 30 мм (WUGK-30) или 40 мм (WUGK-40) и горизонтально расположенные неподвижные Y-образные жалюзи, угол которых зафиксирован под углом 0˚ относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

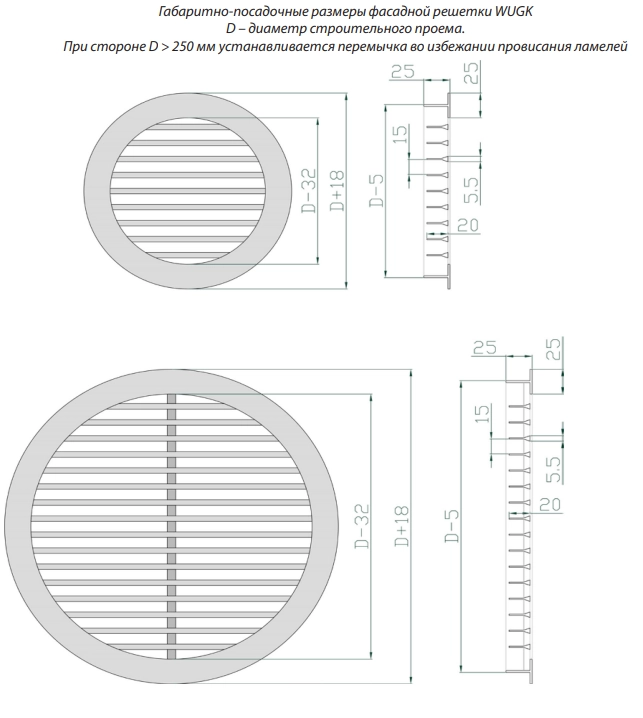

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальный рекомендуемый диаметр – 150 мм, максимальный рекомендуемый диаметр – 600 мм. Если диаметр решетки превышает 250 мм, устанавливается Г-образная перемычка во избежание провисания жалюзи.

По дополнительному запросу решетки WUGK могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

1. Крепление саморезами;
2. С помощью пружинной защелки
