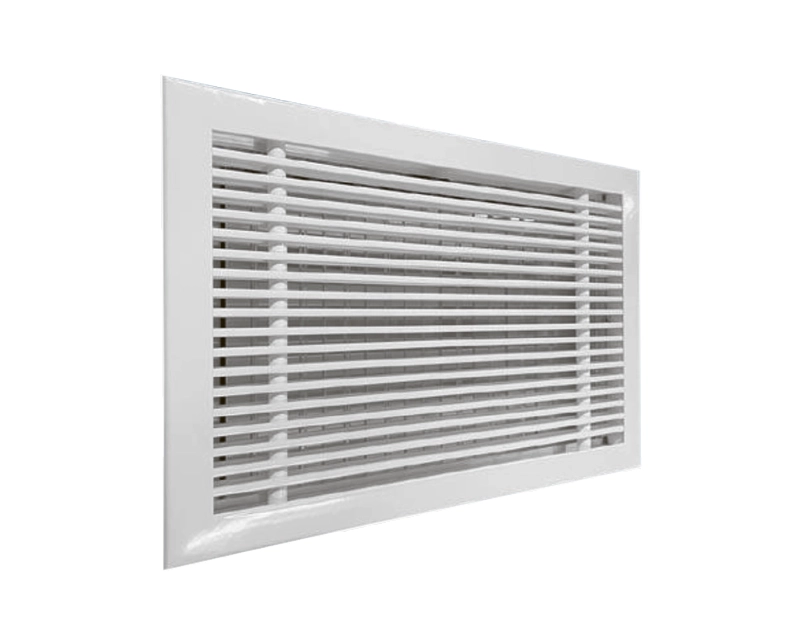

Нерегулируемая решетка из двутаврового профиля «гантеля» с KRV WUG-B+R

    Нерегулируемая решетка с клапаном расхода воздуха WUG-B+R используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены, потолки, где необходима повышенная прочность воздухораспределительного устройства.
    Решетка имеет рамку и горизонтально расположенные жалюзи из двутаврового профиля «гантеля». Жалюзи закреплены к рамке посредством армирующих алюминиевых трубок, что придает высокую прочность всей конструкции. Угол жалюзи зафиксирован под углом 0˚ относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

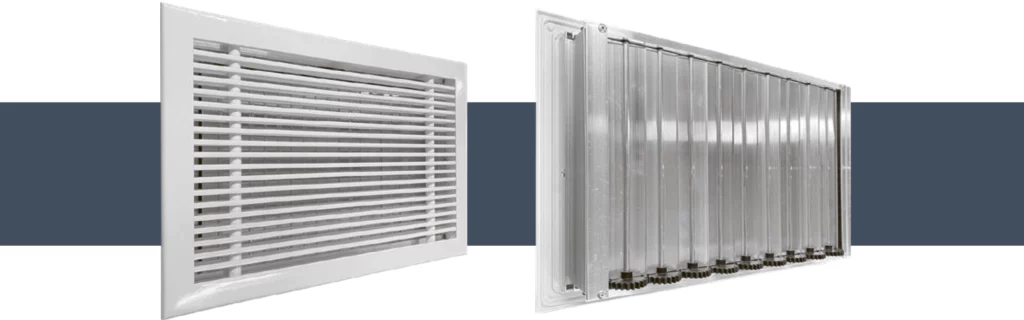

    С тыльной части решетки установлен клапан расхода воздуха (KRV). KRV представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
    По дополнительному запросу решетки WUG-B+R могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
    Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм.
    Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм

    Материалы изготовления

    При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве KRV также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решётки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. KRV поставляется без покрытия.

    Варианты монтажа

    1. Крепление саморезами;
    2. С помощью пружинной защелки

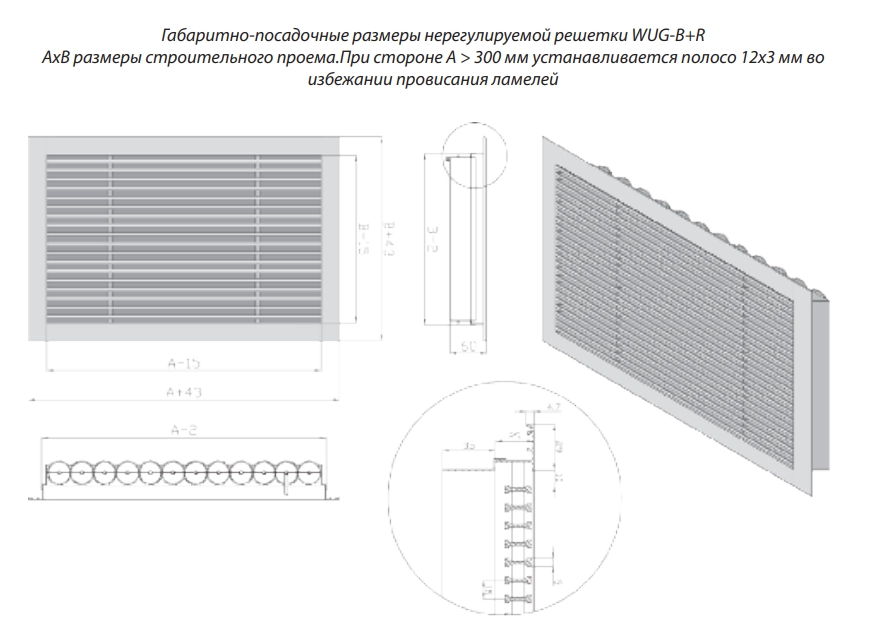

    Чертеж

    Цена по запросу

    Кол-во:
