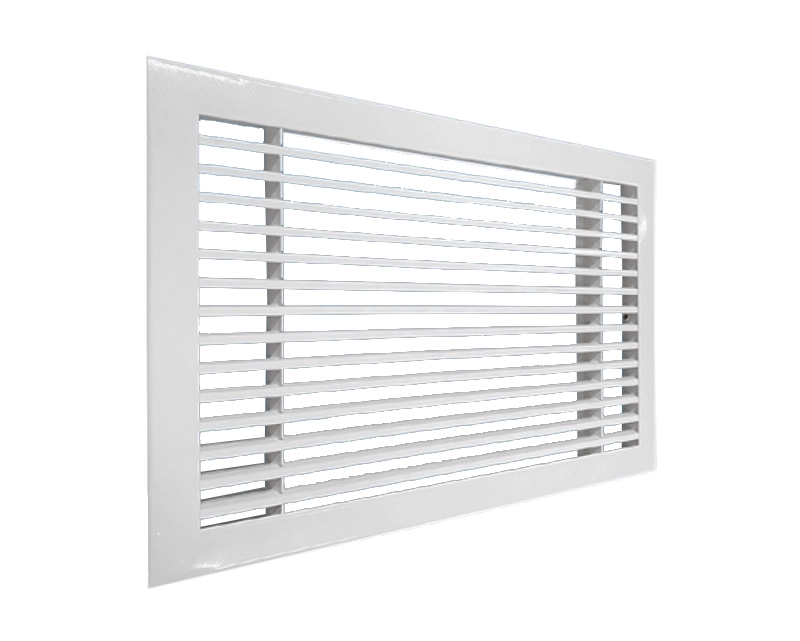

Нерегулируемая решетка с Y-образными жалюзи 0˚;15˚ - в одну сторону WUG-Y

Нерегулируемая решетка WUG-Y используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.

Решетка имеет рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под углом 0˚ относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в одну сторону.

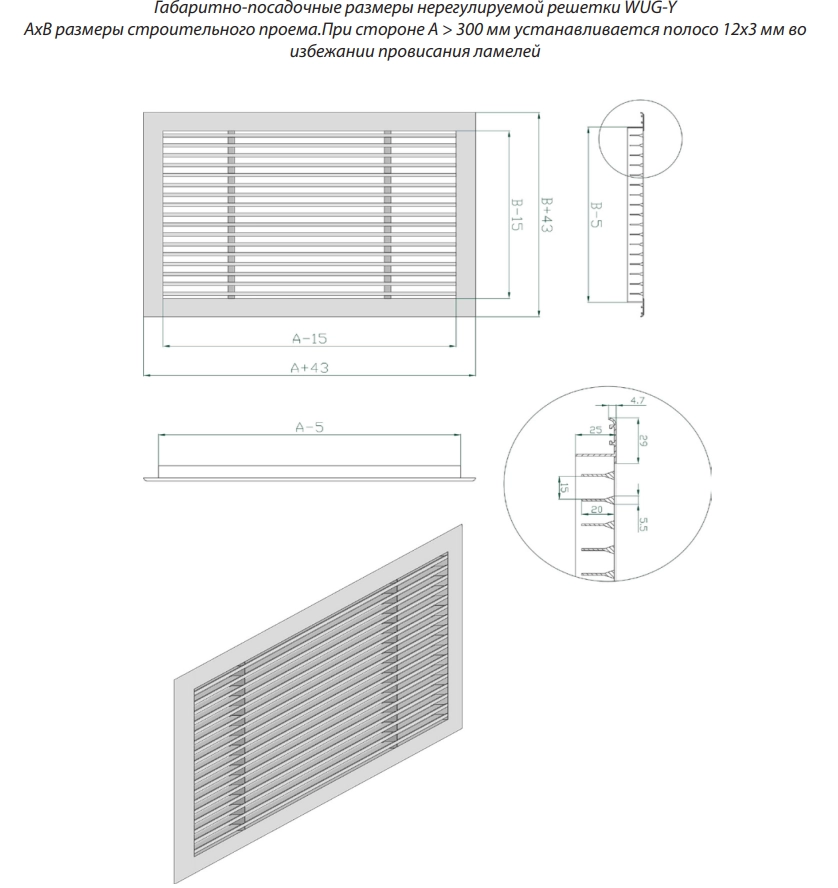

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежание провисания жалюзи.

По дополнительному запросу решетки WUG-Y могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

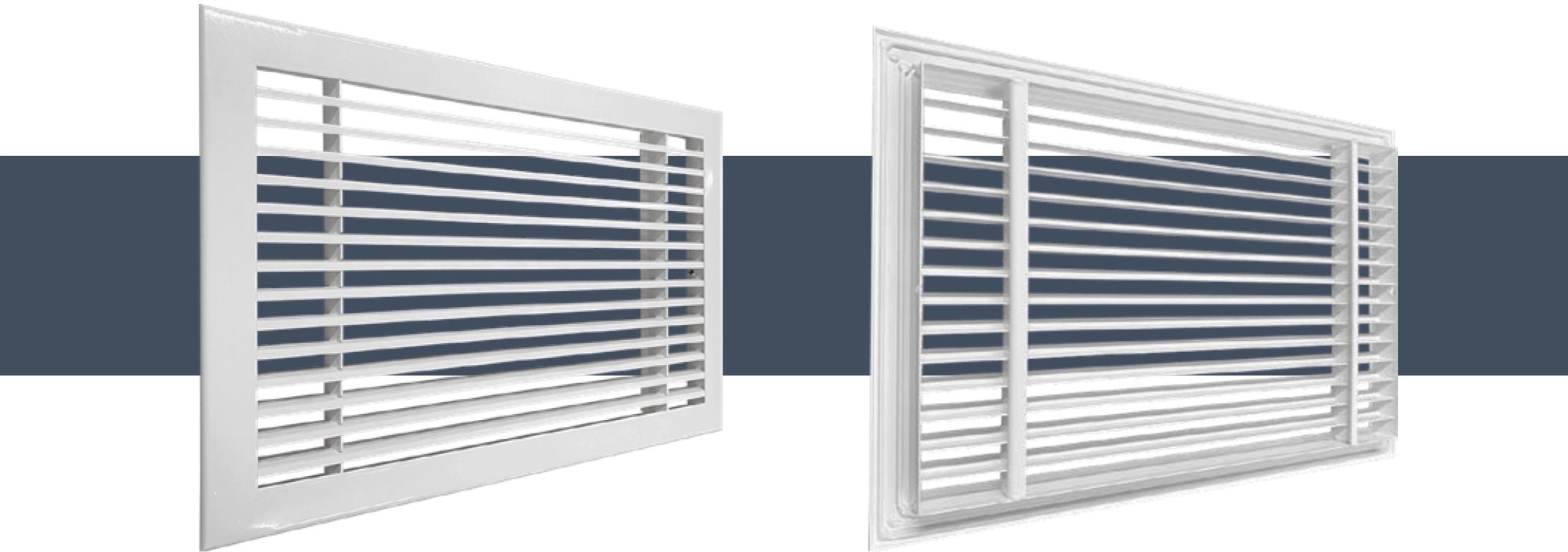

1. Крепление саморезами; 2. С помощью пружинной защелки
