Однорядная нерегулируемая накладная решетка SUG-N

Однорядная нерегулируемая накладная решетка SUG+N по назначению и функциональности полностью повторяет решетку SUG+N.

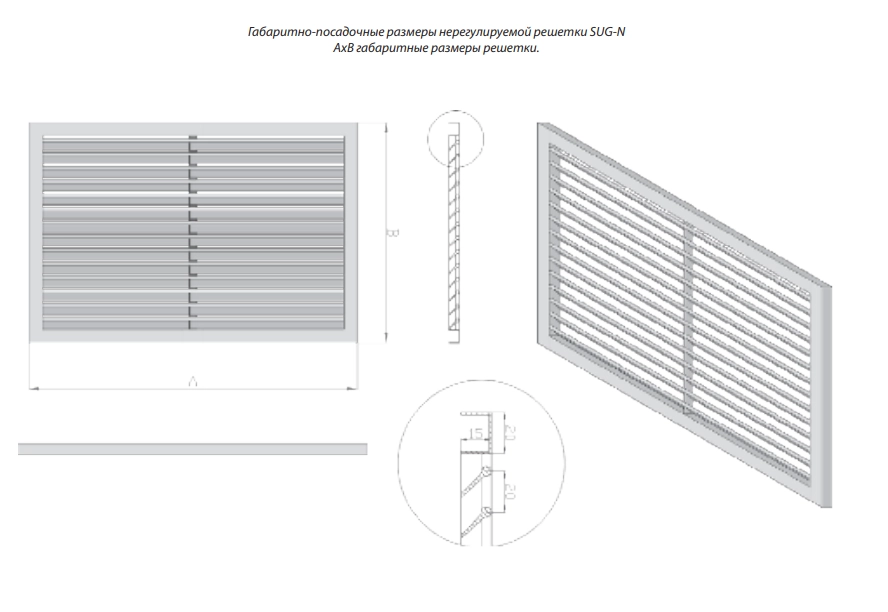

Единственным конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка SUG+N накладывается на проем, либо полностью утапливается в проеме.

Решетки SUG+N используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для установки в стены, воздуховоды и потолочные проемы.

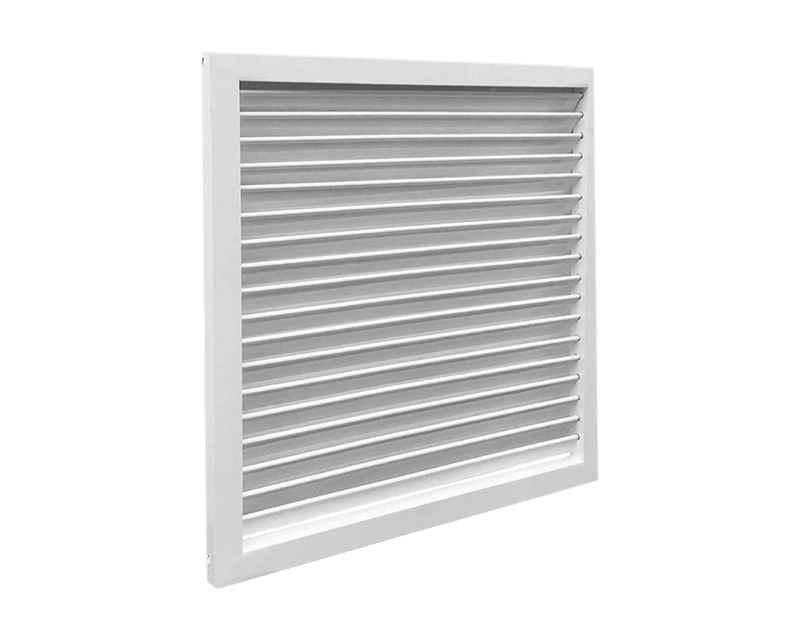

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, зафиксированные под углом 35˚.Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 150х100 мм. Максимальные рекомендуемые размеры 2900х2000 мм.

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

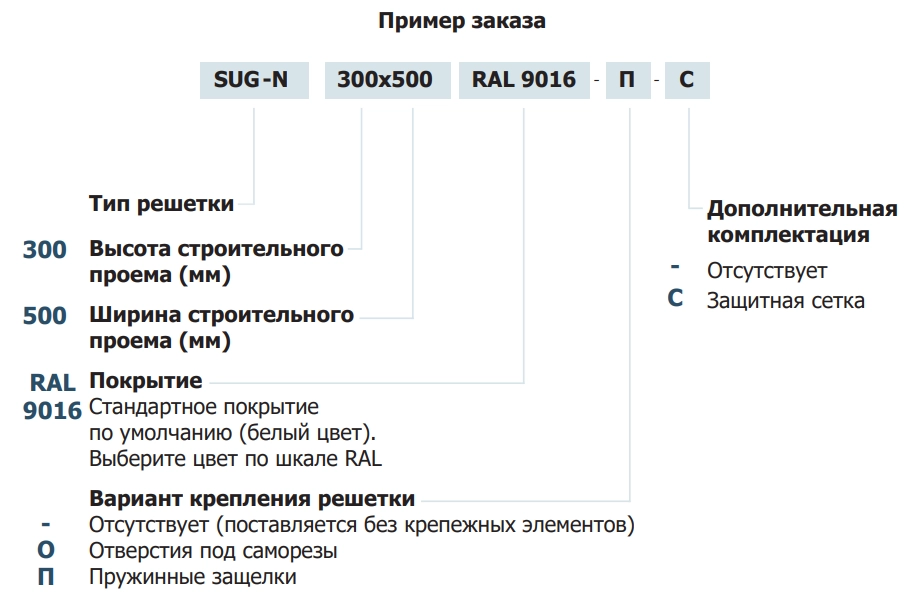

1. Крепление саморезами;

2. С помощью пружинной защелки
