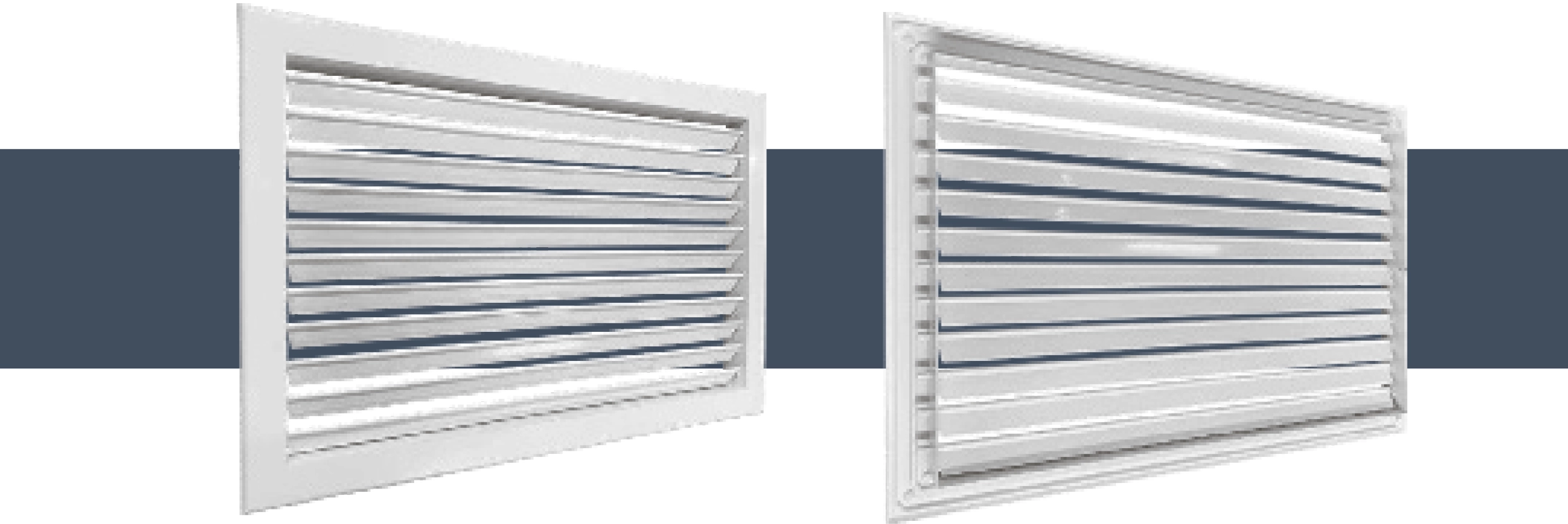

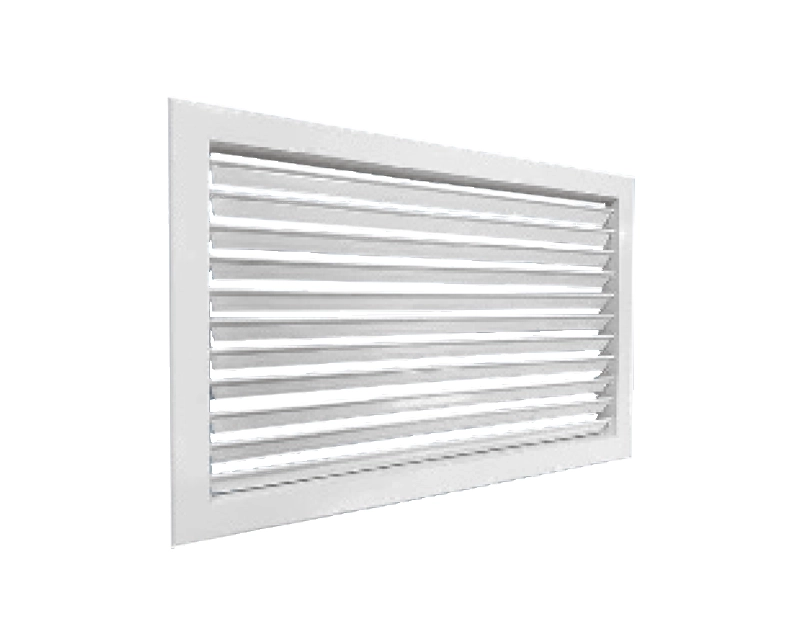

Однорядная нерегулируемая решетка SUG используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены, воздуховоды и потолочные проемы. Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, зафиксированные под углом 35˚.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 150х100 мм. Максимальные рекомендуемые размеры 2900х2000 мм.
Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.
Материалы изготовления
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Варианты монтажа
1. Крепление саморезами;
2. С помощью пружинной защелки

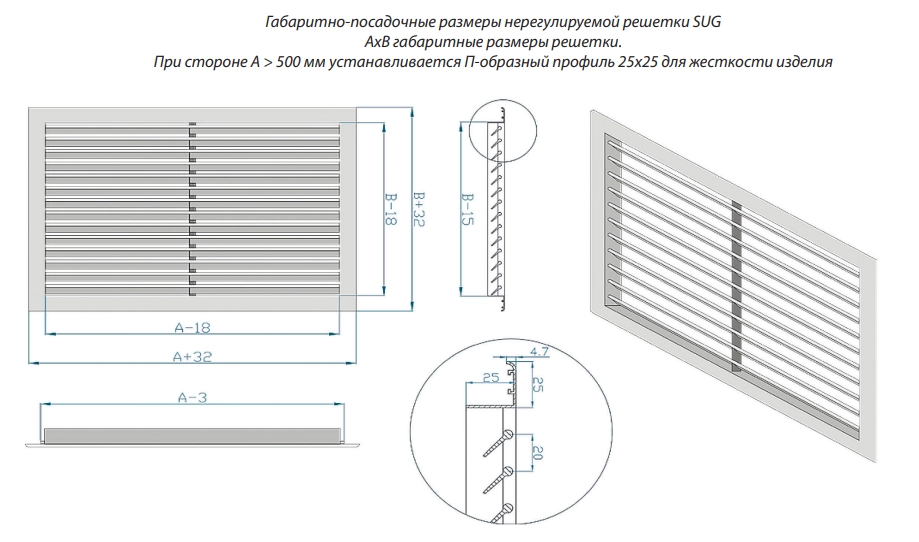

Чертеж
