Вихревой потолочный диффузор 1АПЗ

Описание

Диффузоры закручивающие 1АПЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.). Диффузоры 1АПЗ могут использоваться также и для удаления воздуха из помещений.

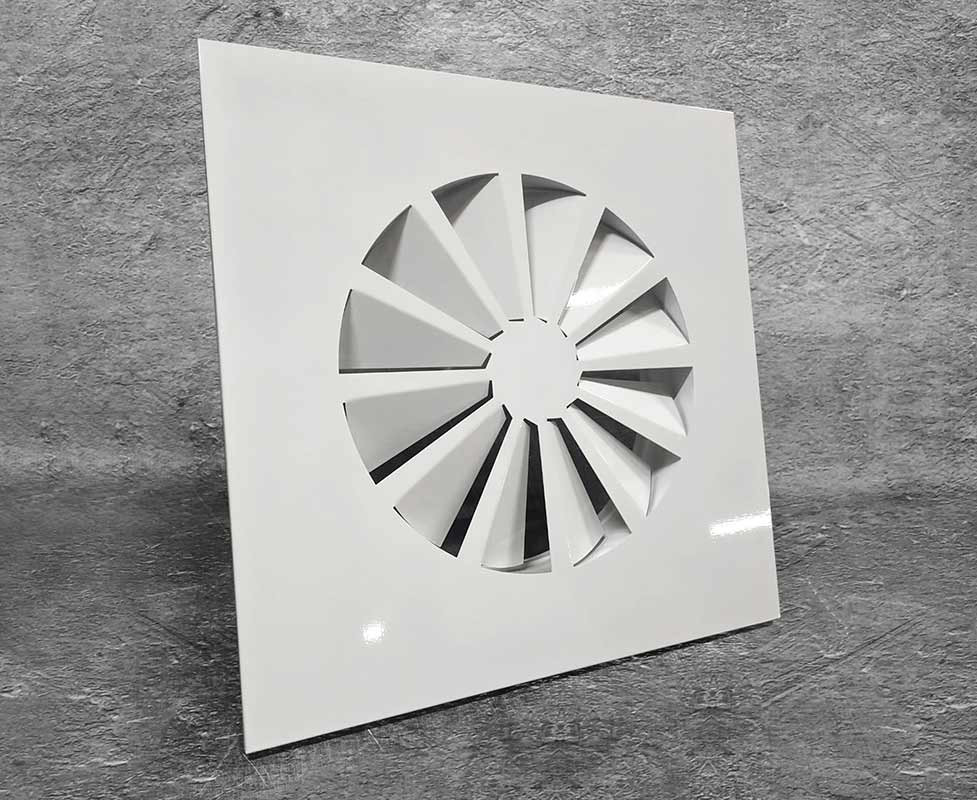

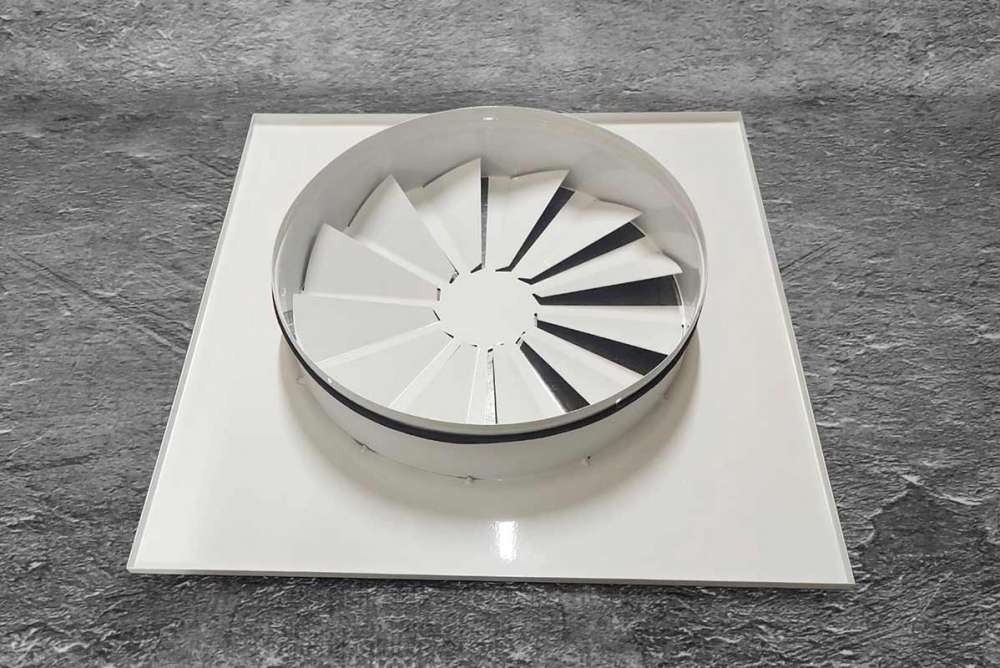

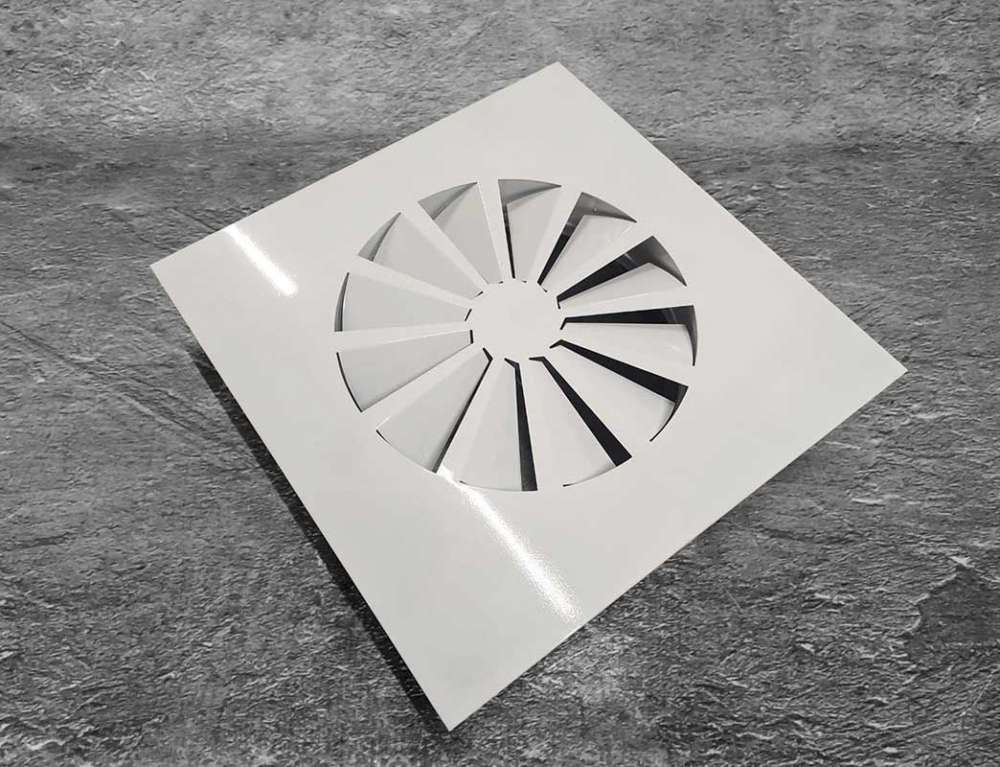

Конструкция диффузоров представляет собой панель квадратной формы с закручивающими лопатками с заданным углом и присоединительным патрубком круглого сечения на тыльной стороне диффузора.

Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.

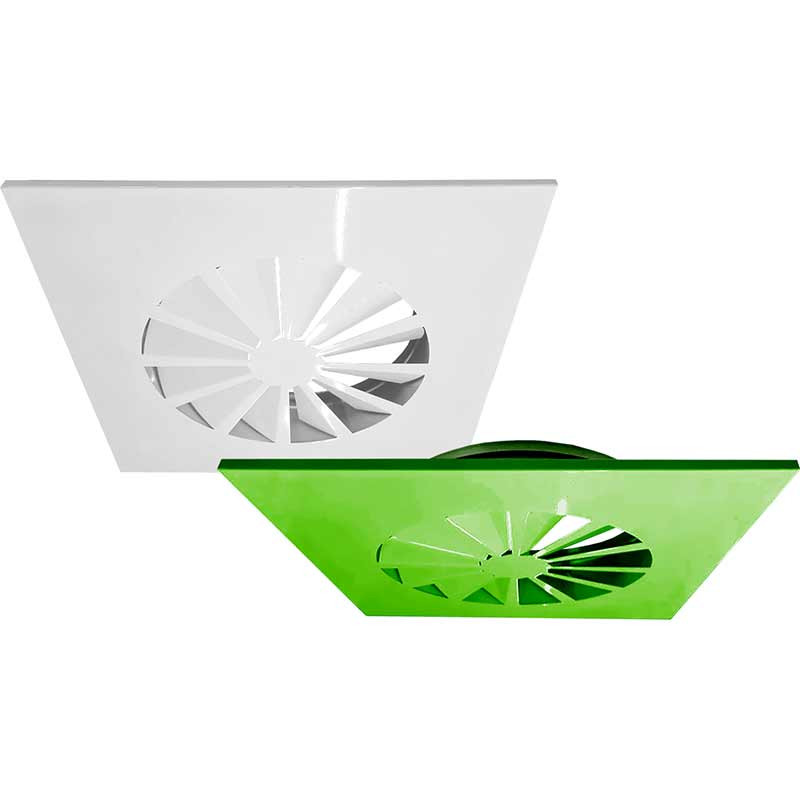

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет по умолчанию (RAL 9016). По требованию возможна окраска в любой цвет по каталогу RAL.

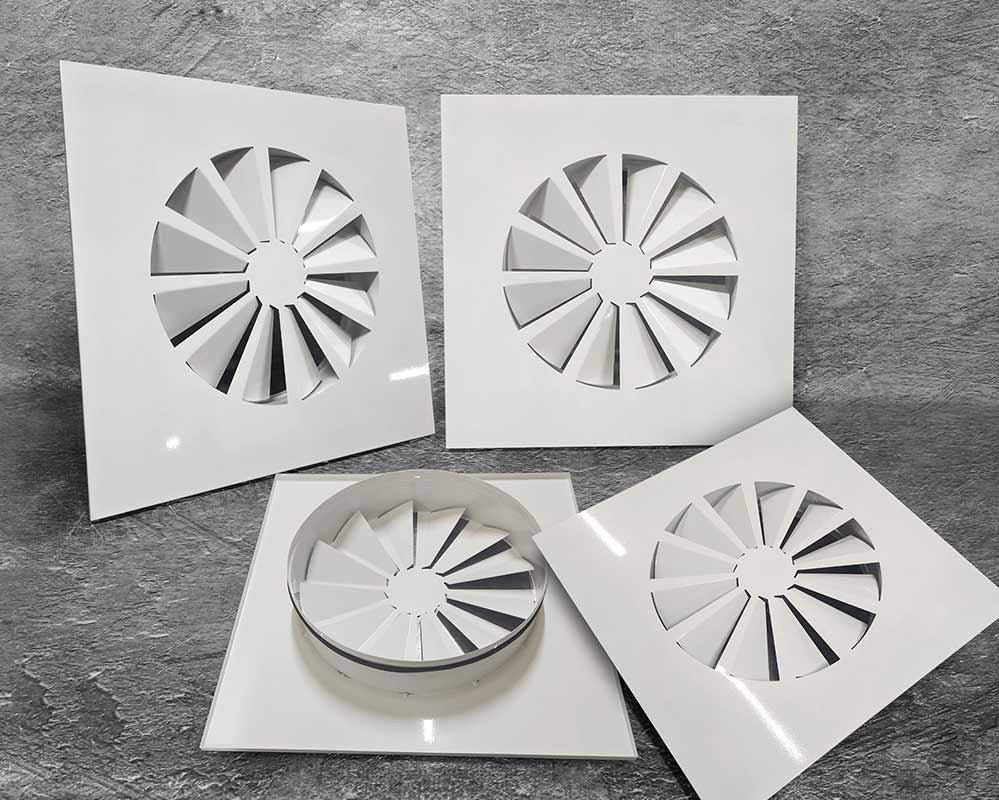

В зависимости от угла сгиба лопаток в лицевой воздухораспределительной панели возможна различная подача воздуха:

• вертикальной конической закрученной струей (В);
• горизонтальной настилающейся закрученной струей (Г).
