Регулируемый веерный диффузор AKON-A

Описание

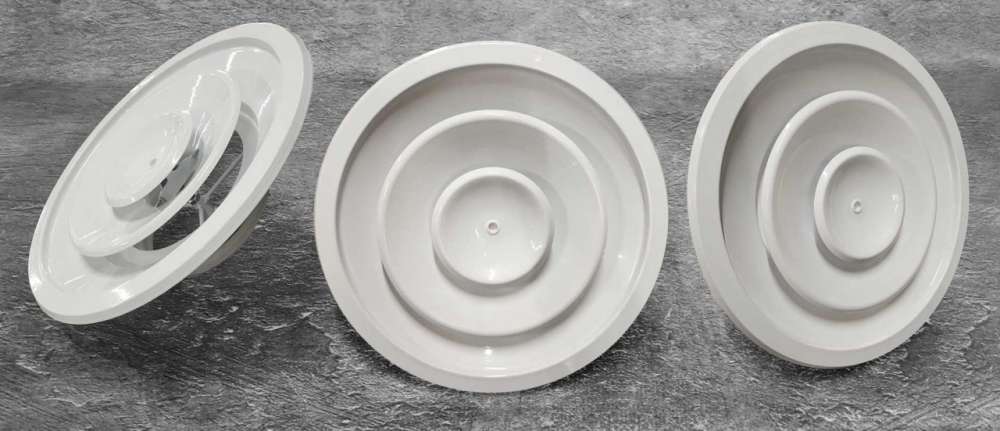

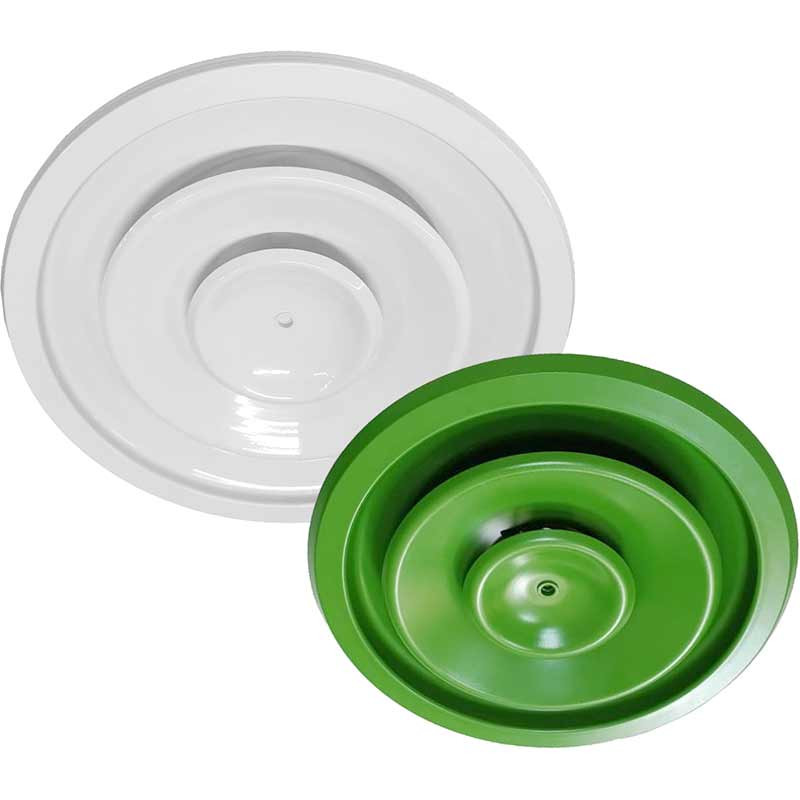

Многоконусный потолочный диффузор AKON-A используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Направление подачи воздуха регулируется от горизонтального до вертикального.

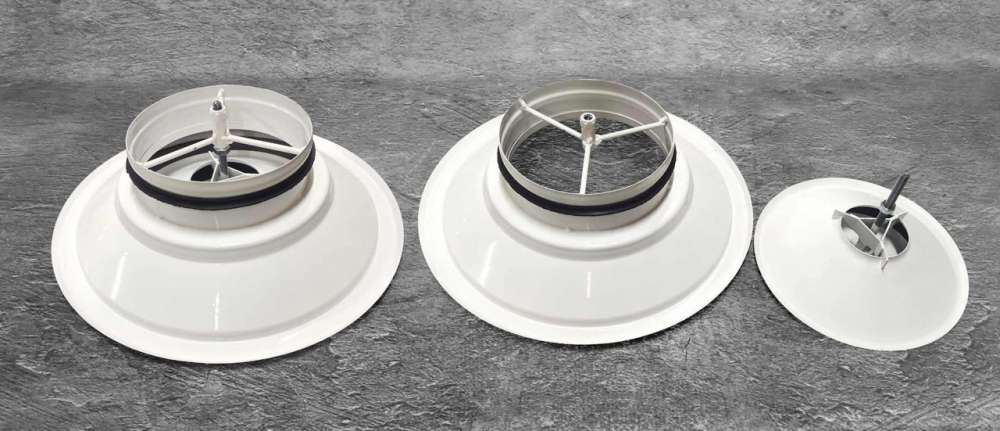

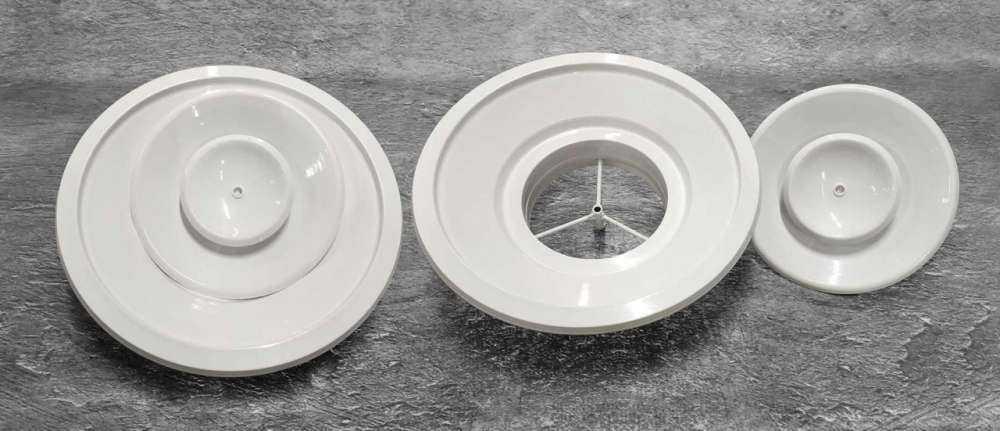

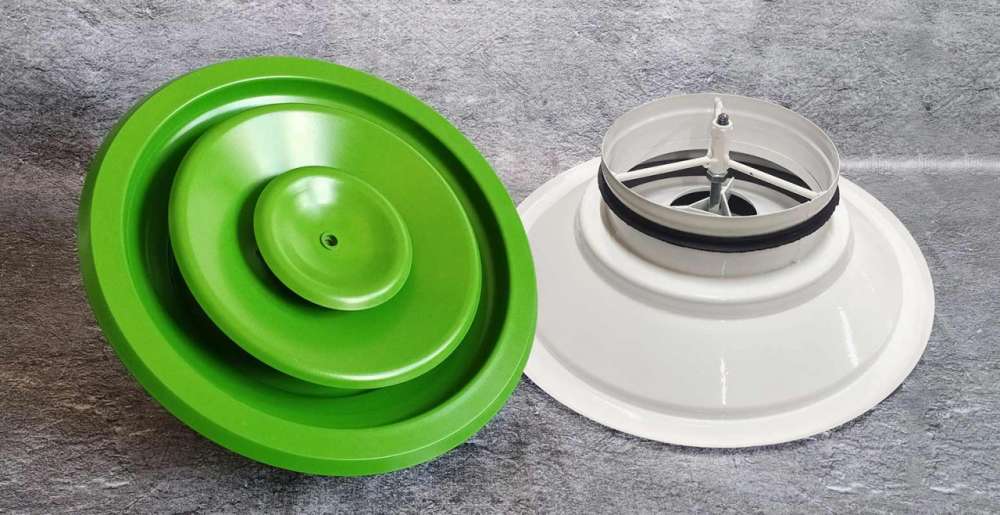

Корпус диффузора состоит из впускного наружного конуса и съемного центрального конуса, который позволяет регулировать направление потока воздуха, а также при необходимости производить очистку и иметь доступ к воздуховоду или камере.

Возможна комплектация камерой статического давления (КСД/КСР).

Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400, ø500.

Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

Для установки диффузора снимите двойной центральный конус, нажав и повернув его. Закрепите наружный конус с помощью заклепок. Установите внутренний конус (конус выступает – для горизонтальной подачи воздуха, конус утоплен – для вертикальной подачи воздуха).

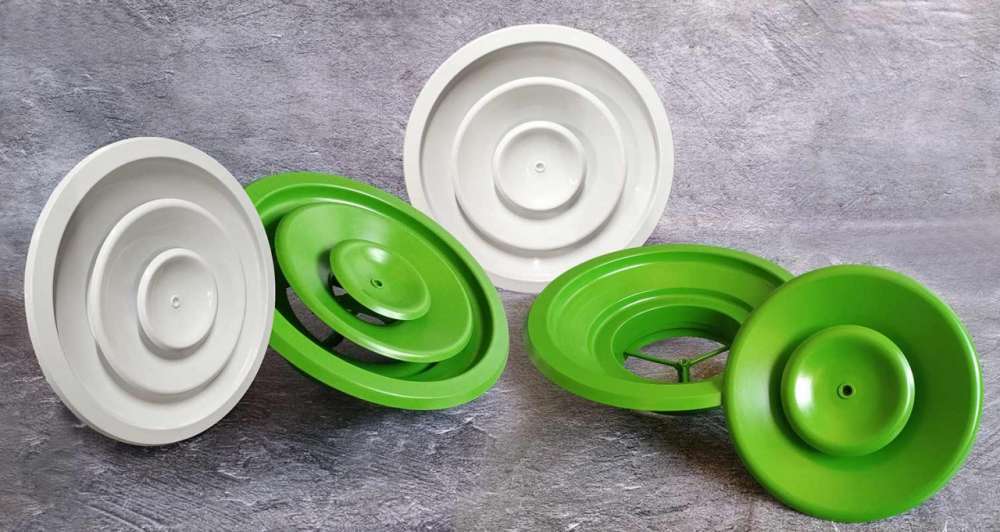

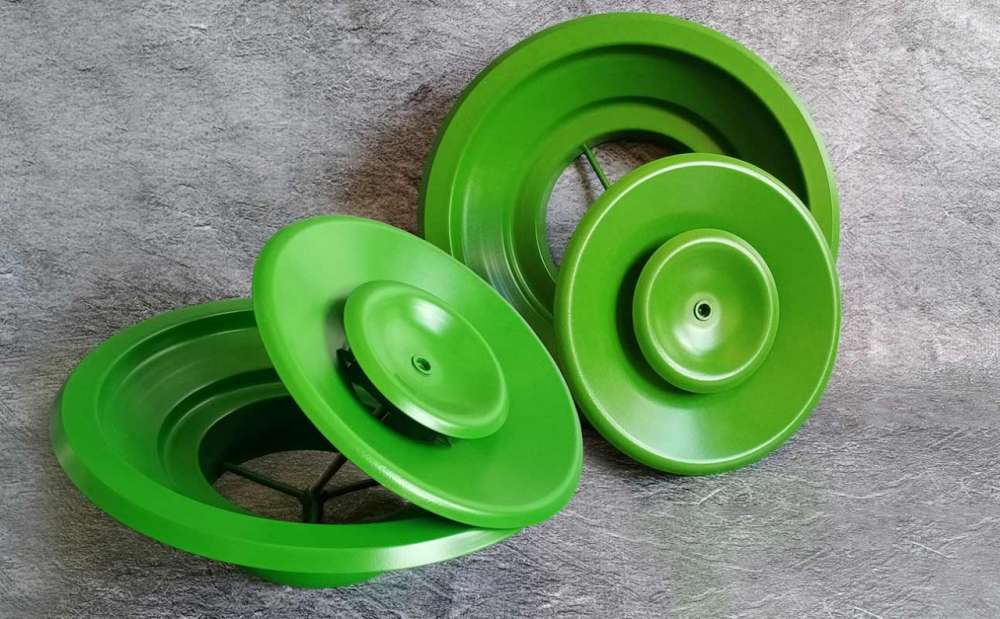

Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм и по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016. По запросу возможна окраска в любой цвет по международной шкале RAL. Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как диффузора, так и камеры.
