Потолочный дифффузор 4VA

Описание

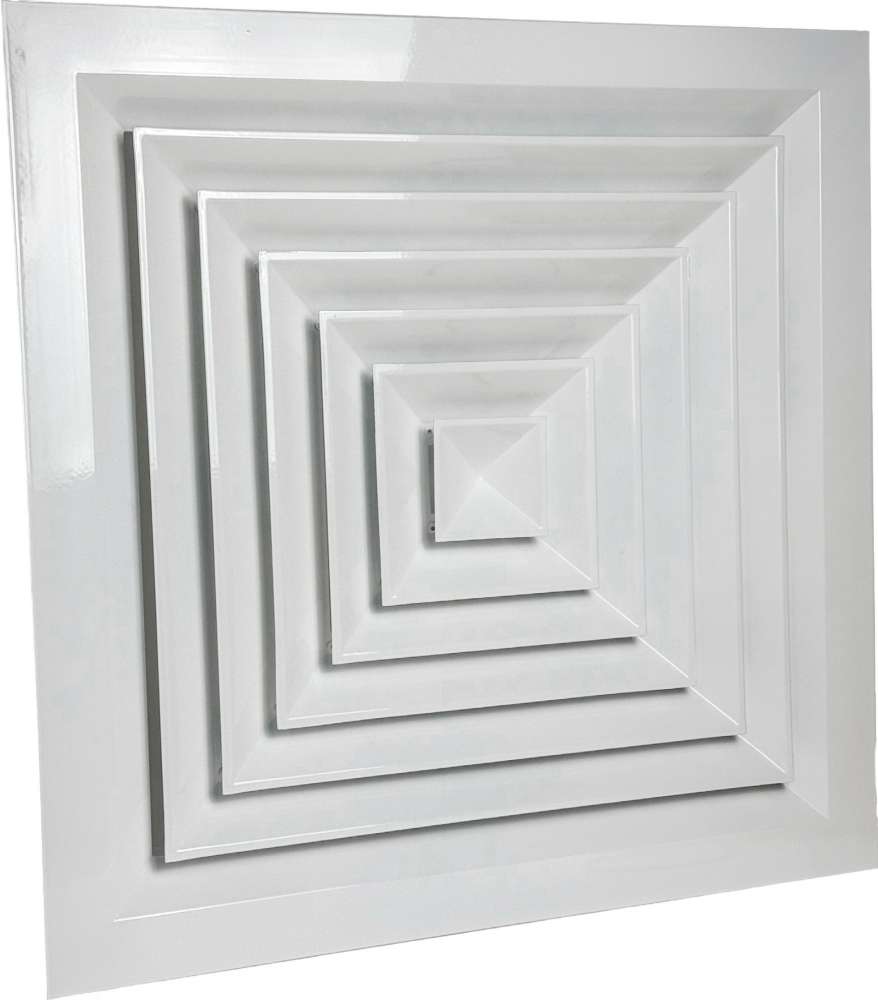

Потолочная алюминиевая решётка AIPCVENT 4VA предназначена для распределения воздушного потока в четырёх направлениях внутри помещения. Полностью изготовлена из алюминия, благодаря чему  обладает высокой устойчивостью к коррозии и воздействию влаги. Дополнительно покрыта защитно-декоративной краской RAL 9016 (белый цвет), что придаёт изделию эстетичный внешний вид.

Применяется в системах вентиляции и кондиционирования воздуха, преимущественно с установкой в потолок. Подходит для монтажа в подвесные потолки, включая системы типа «Армстронг» — размеры  решётки соответствуют стандартной потолочной ячейке. Может поставляться в комплекте с клапаном регулировки расхода воздуха (модель AIPCVENT 4VA-R), позволяющим точно настраивать объём подаваемого воздуха.

Решетка выполнена из алюминиевого профиля, представляет собой раму и центральное жалюзийное полотно, которое является съёмным, что способствует быстрому и простому монтажу. Наклон жалюзи к лицевой поверхности равен 30°.

Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (КРВ) предназначен для регулирования объема поступающего в помещение воздуха. КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

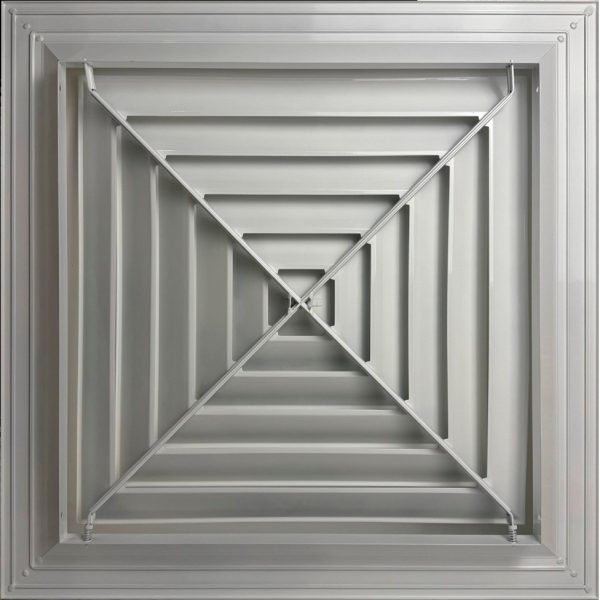

Внутренняя сторона решетки

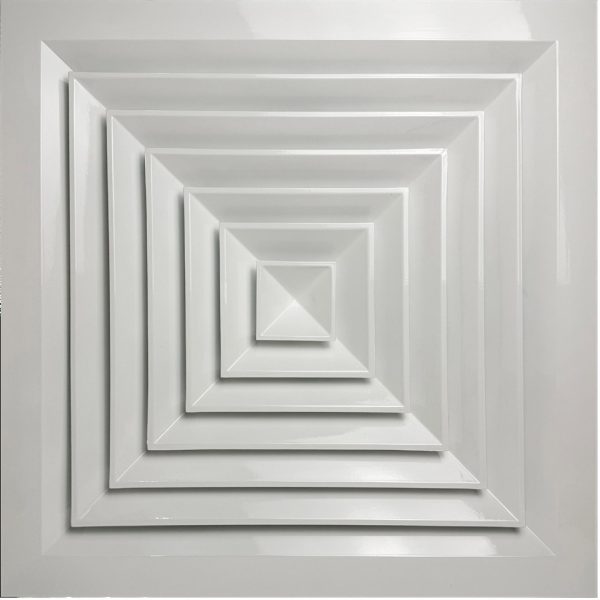

Внешняя сторона решетки

Материалы изготовления

• При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018)
• При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки
• По умолчанию решетки окрашены полиэфирной
  порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.

Возможно изготовление нестандартных размеров с шагом 1 мм

Стандартные размеры решетки 300х300 мм, 450х450 мм, 595х595мм

Минимальный размер решетки – 300х300 мм

Максимальный размер решетки – 1500х1500 мм

Определяющими размерами являются габаритные

Камера статического давления

Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления – КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым  патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Материалы изготовления

• Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика
• По умолчанию все изделия поставляются в неокрашенном виде

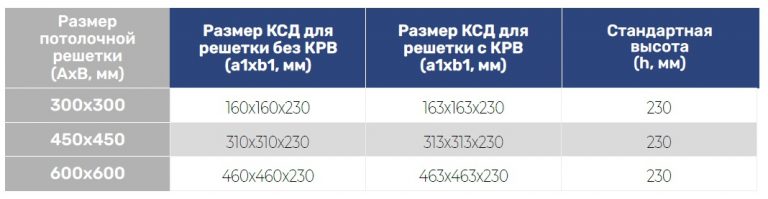

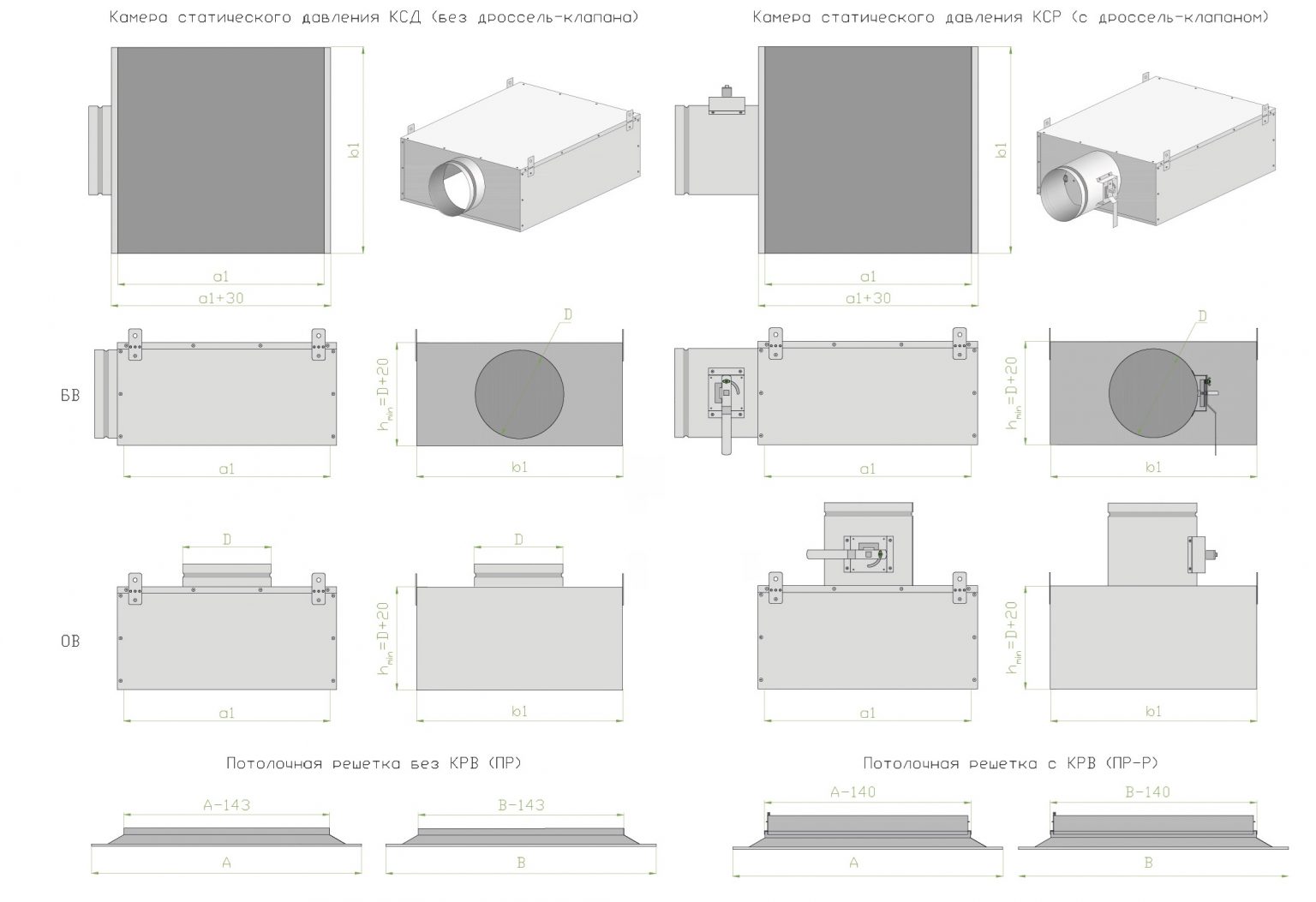

Габаритно-посадочные размеры камеры статического давления, АхВ габаритные размеры решетки,

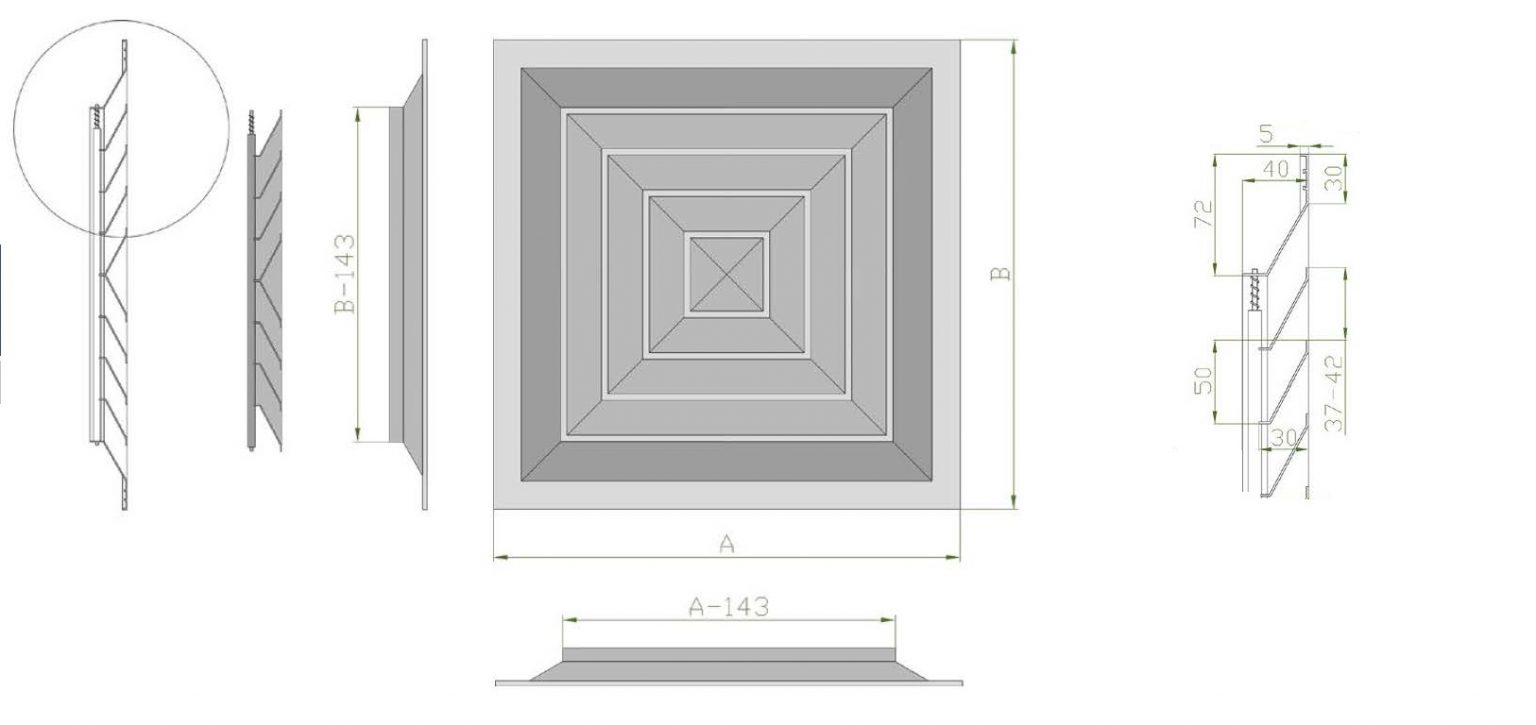

Габаритно-посадочные размеры потолочной решетки 4VA

АхВ габаритные размеры решетки

* Посадочные размеры стандартных типоразмеров 300х300, 450х450, 600х600 могут отличаться от чертежа. Уточняйте у менеджеров!

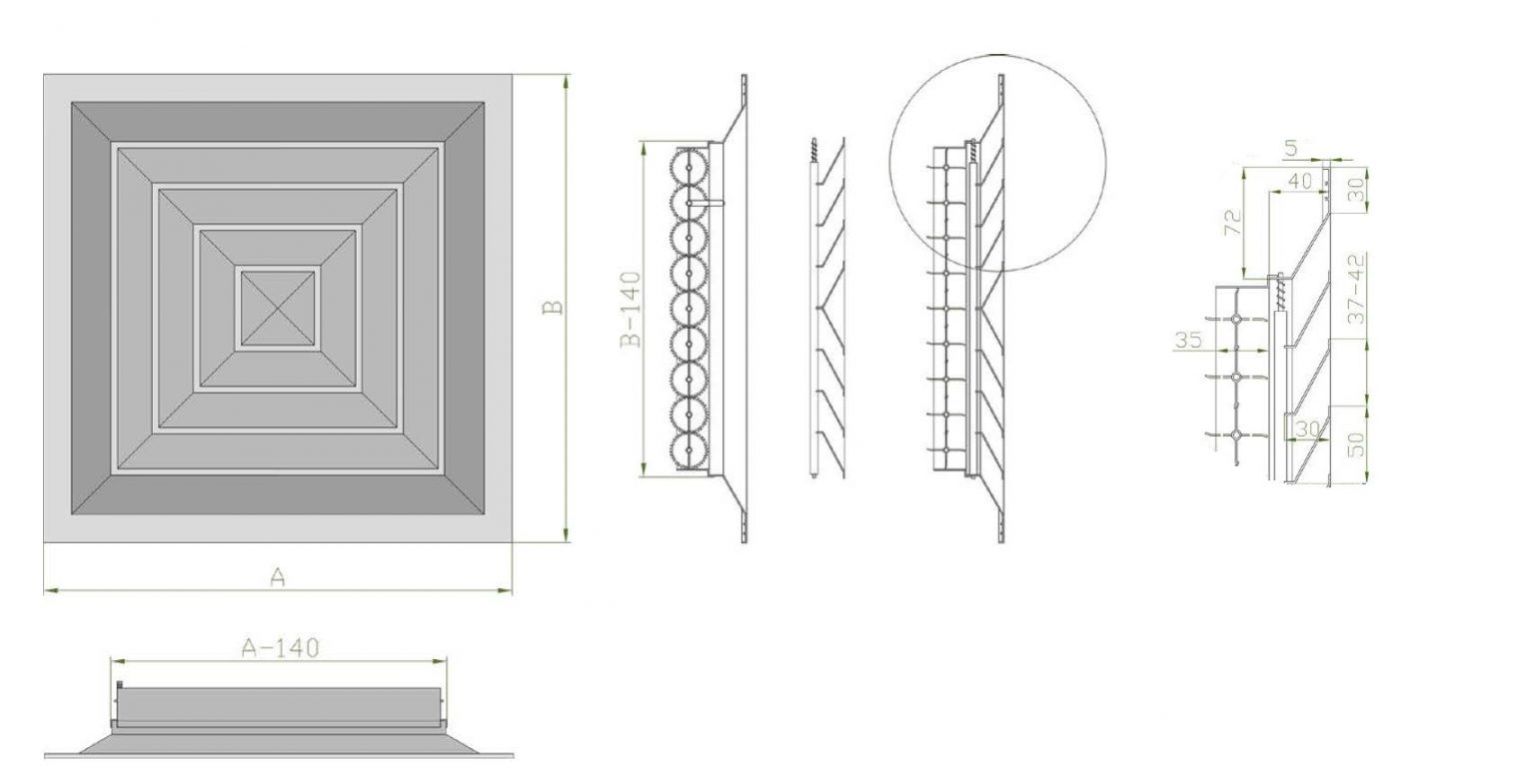

Габаритно-посадочные размеры потолочной решетки с клапаном расхода воздуха 4VA-Р

АхВ габаритные размеры решетки

* Посадочные размеры стандартных типоразмеров 300х300, 450х450, 600х600 могут отличаться от чертежа. Уточняйте у менеджеров!

Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха

Варианты монтажа потолочных решеток

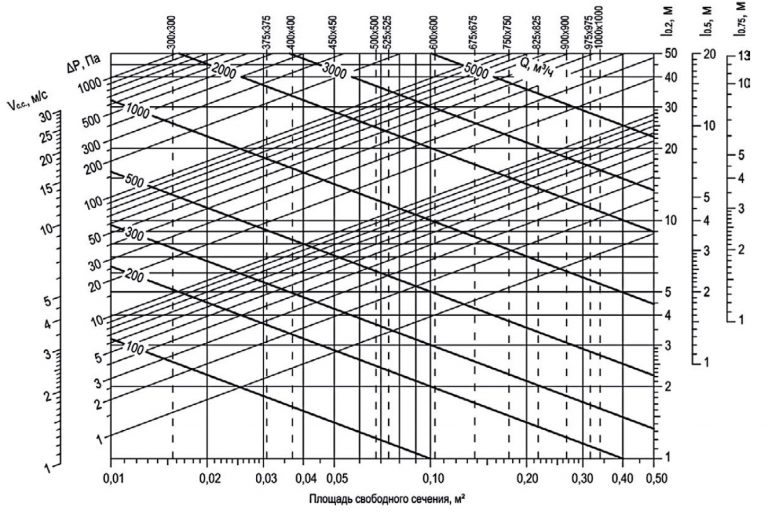

Данные для подбора типоразмера и определения аэродинамических характеристик:

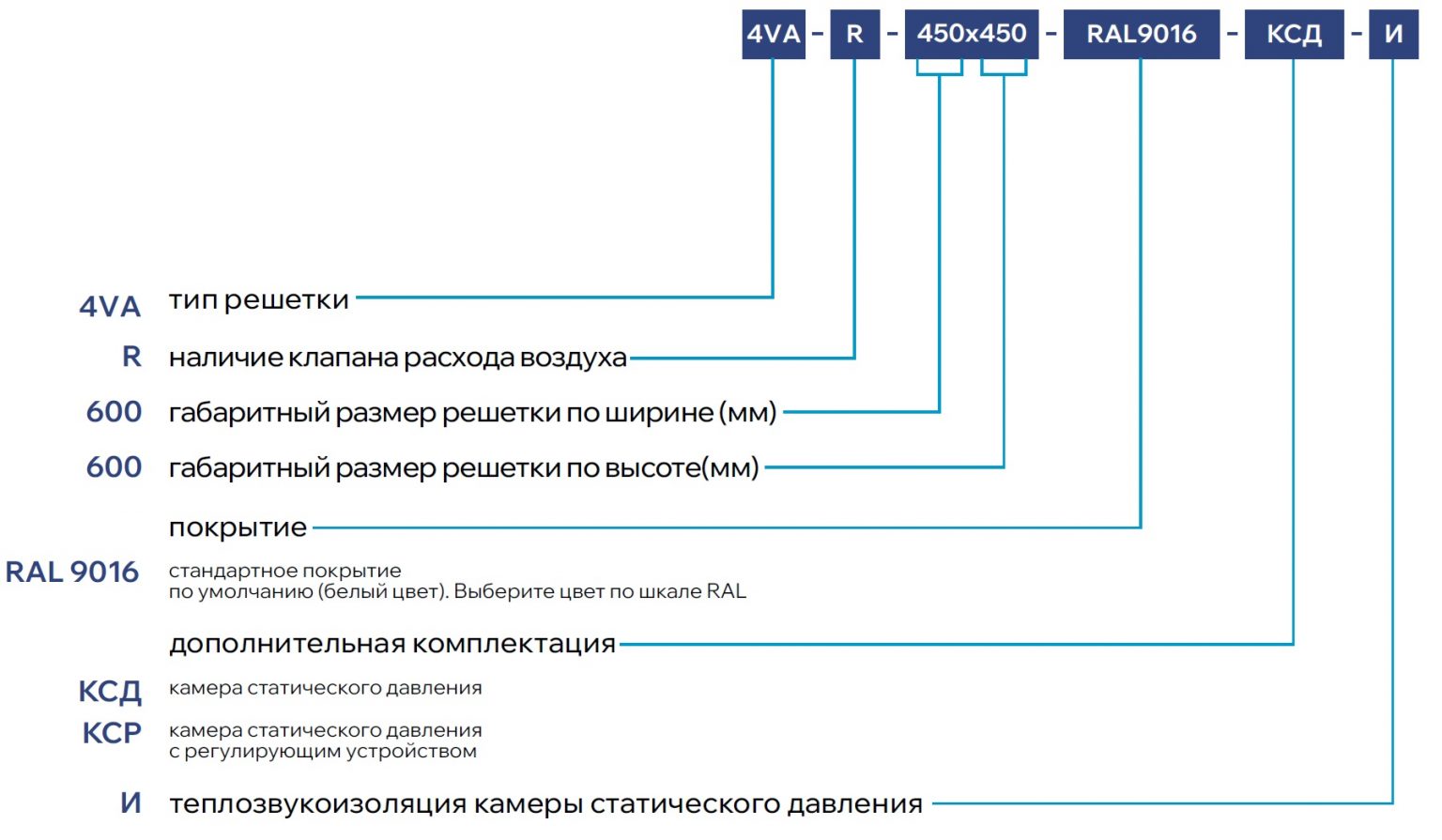

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
