Решетка вентиляционная потолочная 4РП-Р с клапаном

Описание

Потолочная решетка 4РП предназначена для распределения воздушного потока внутри помещения в четыре стороны, а при установке клапана расхода воздуха (модель 4РП-Р) регулирует объем поступающего в помещение воздуха. Следуя из названия потолочные решетки устанавливаются в основном в потолок, как правило, типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки.

Решетка выполнена из алюминиевого профиля, представляет собой раму и центральное жалюзийное полотно, которое является съёмным, что способствует быстрому и простому монтажу. Наклон жалюзи к лицевой поверхности равен 30°.

Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (БРВ) предназначен для регулирования объема поступающего в помещение воздуха. БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

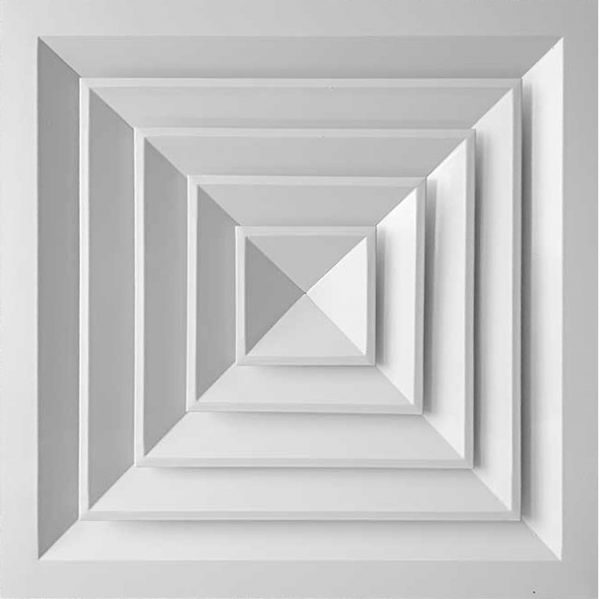

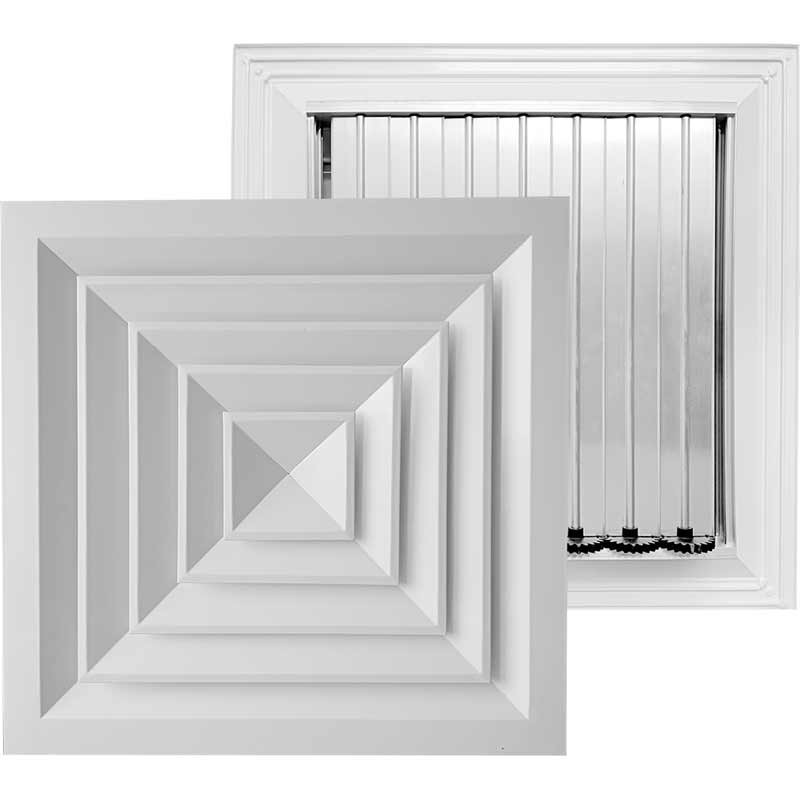

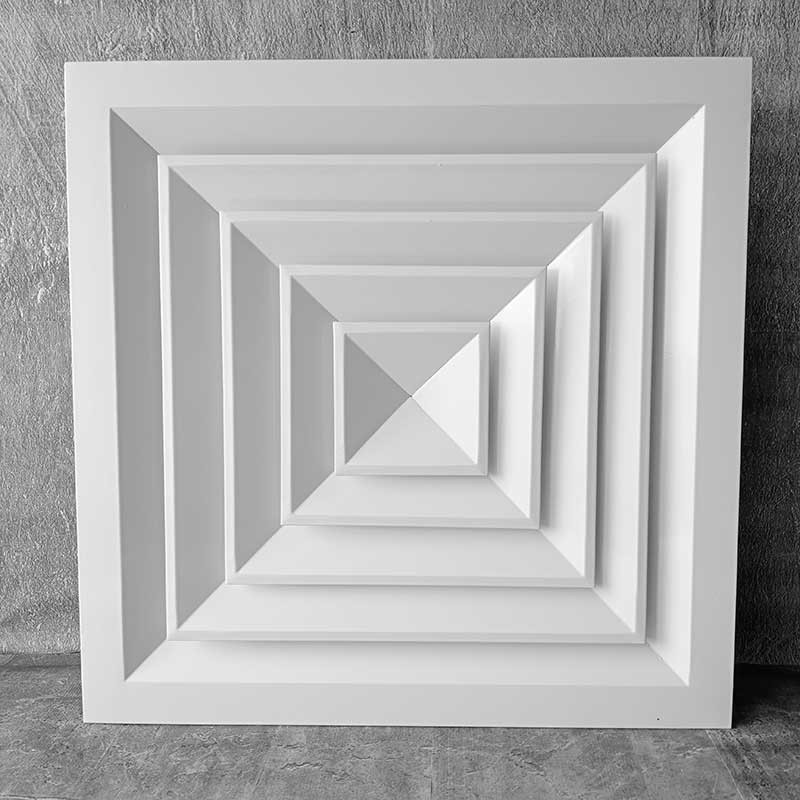

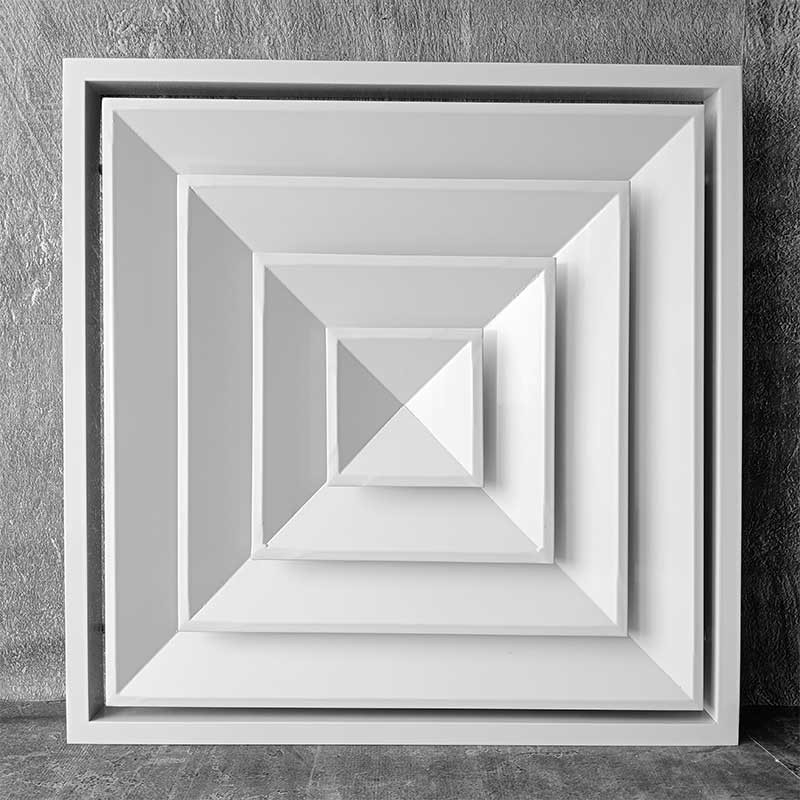

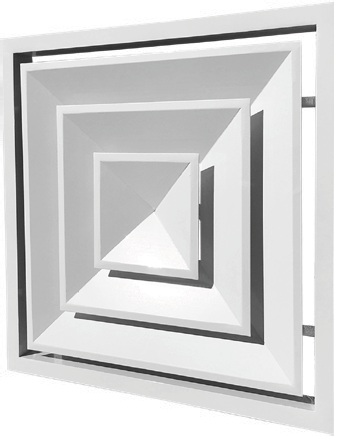

Внешняя сторона решетки

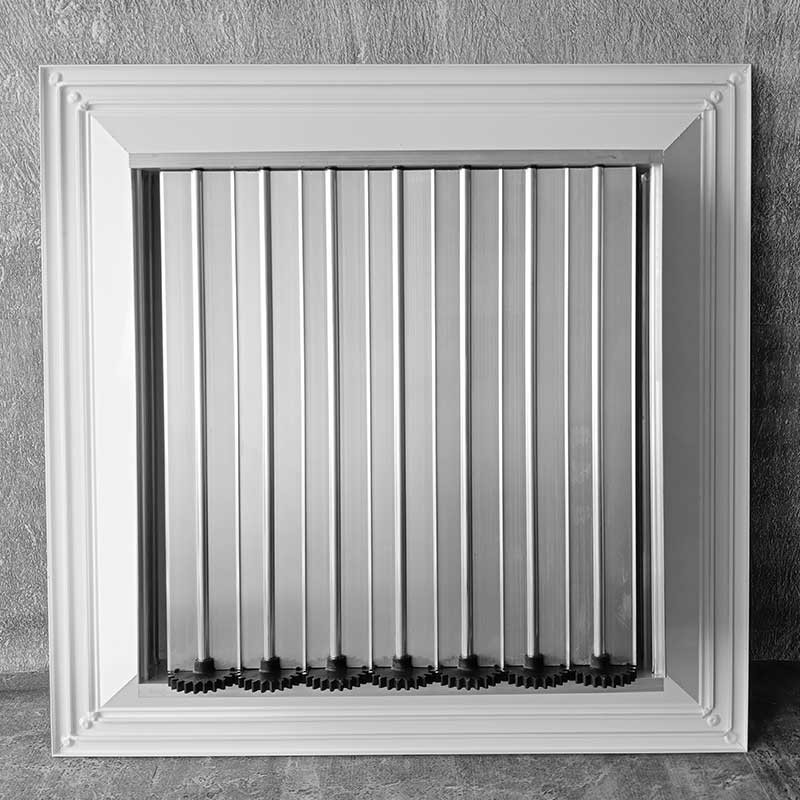

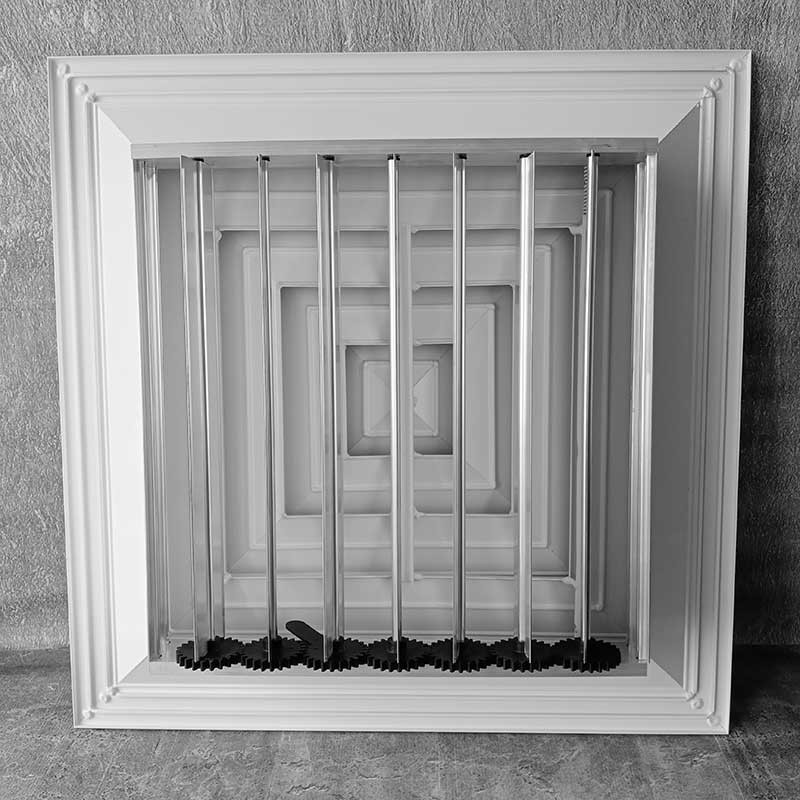

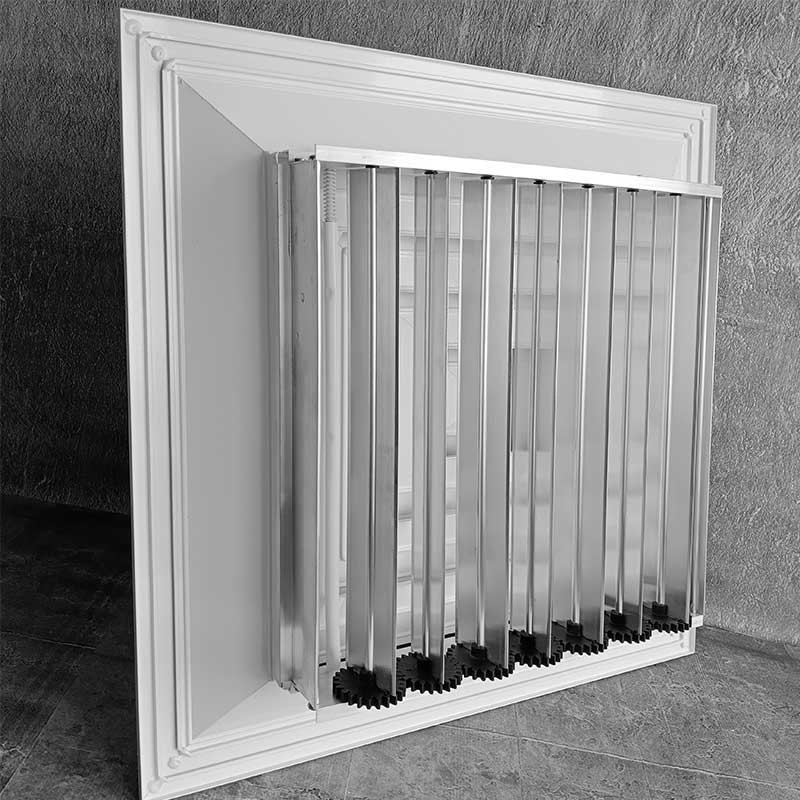

Внутренняя сторона решетки с БРВ

Материалы изготовления

• При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018)
• При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки
• По умолчанию решетки окрашены полиэфирной
  порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.

Возможно изготовление нестандартных размеров с шагом 1 мм

Стандартные размеры решетки 300х300 мм, 450х450 мм, 600х600 мм

Минимальный размер решетки – 300х300 мм

Максимальный размер решетки – 1500х1500 мм

Определяющими размерами являются габаритные

Камера статического давления

Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления – КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым  патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Материалы изготовления

• Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика
• По умолчанию все изделия поставляются в  неокрашенном виде

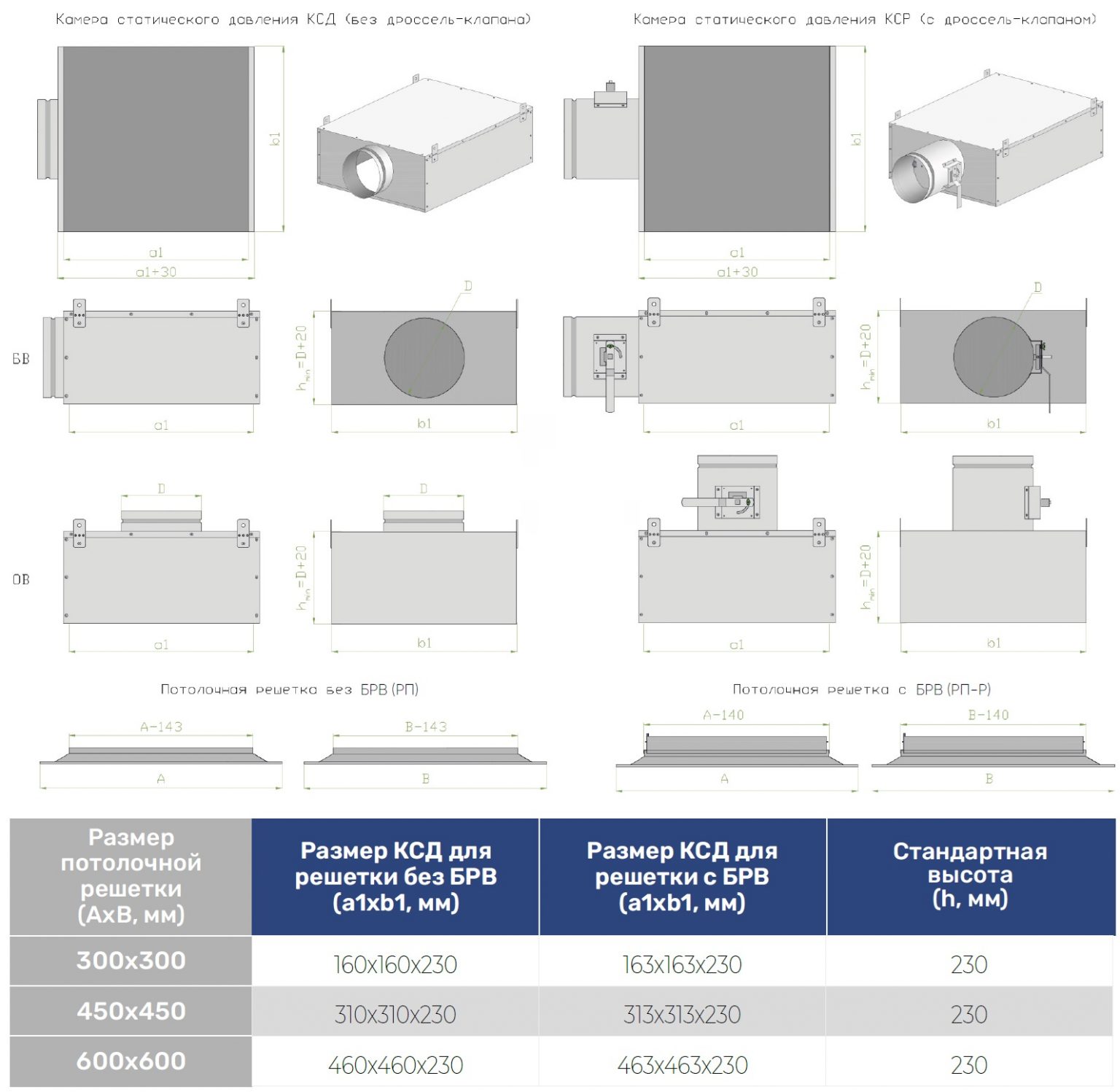

Габаритно-посадочные размеры камеры статического давления,

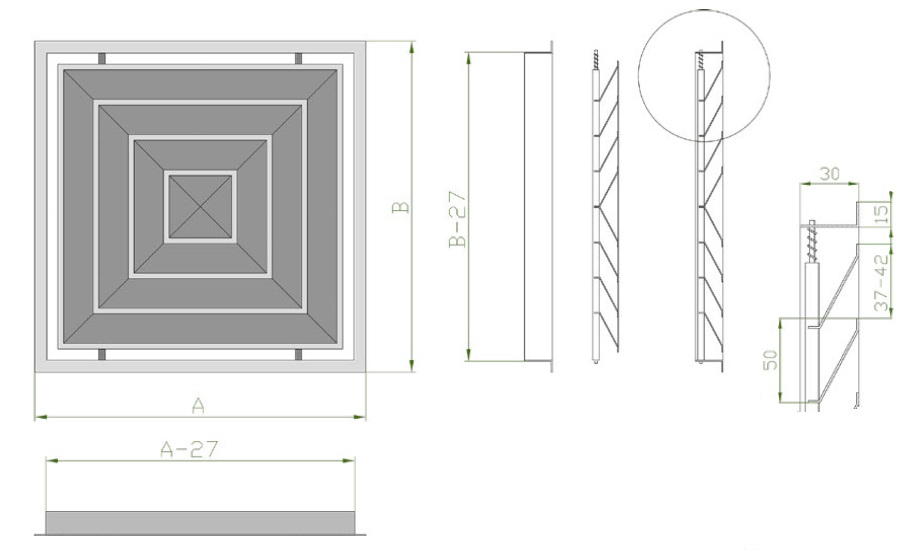

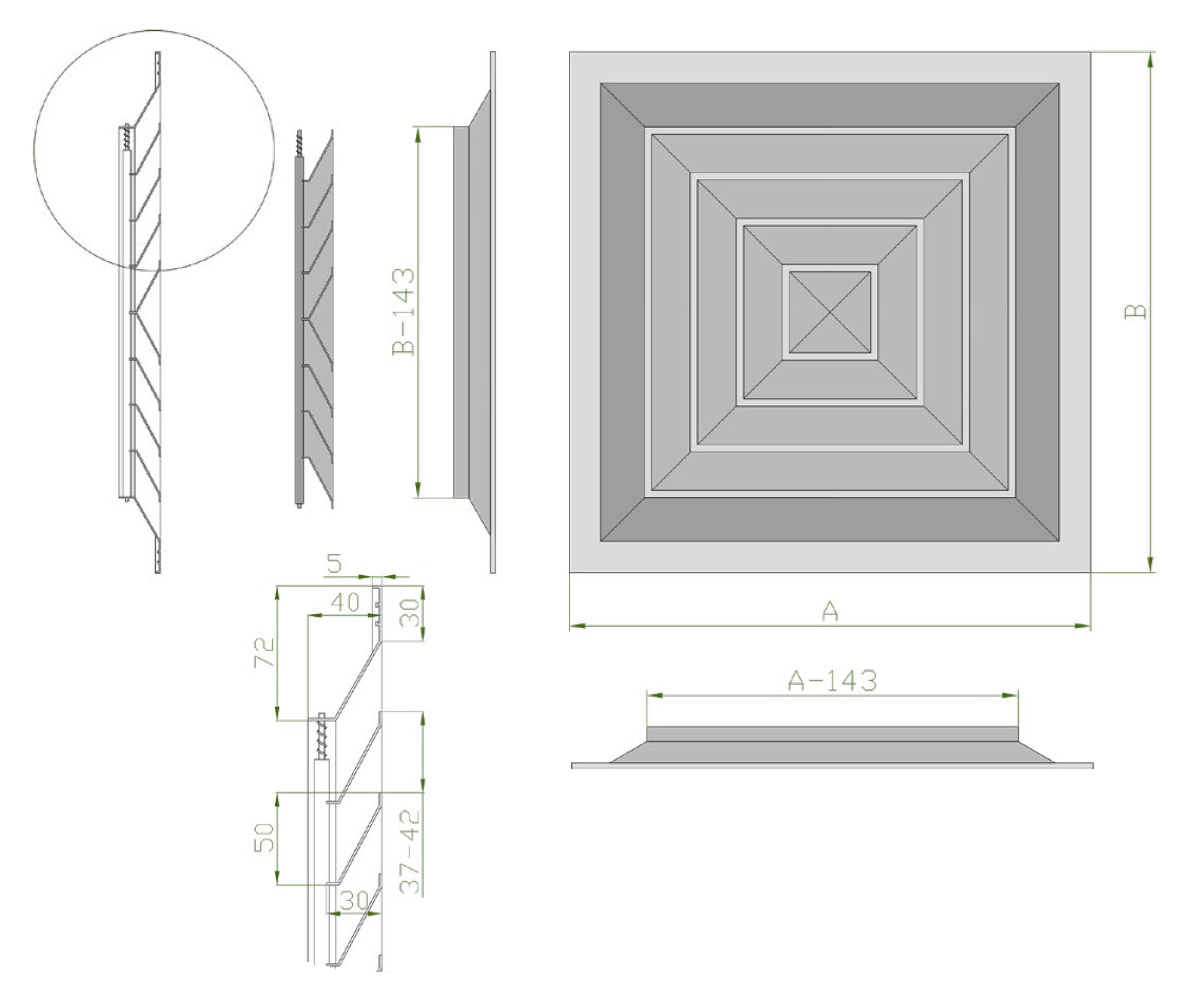

Габаритно-посадочные размеры потолочной решетки 4РП

*Посадочные размеры стандартных типоразмеров 300х300, 450х450, 600х600 могут отличаться от чертежа. Уточняйте у менеджеров!

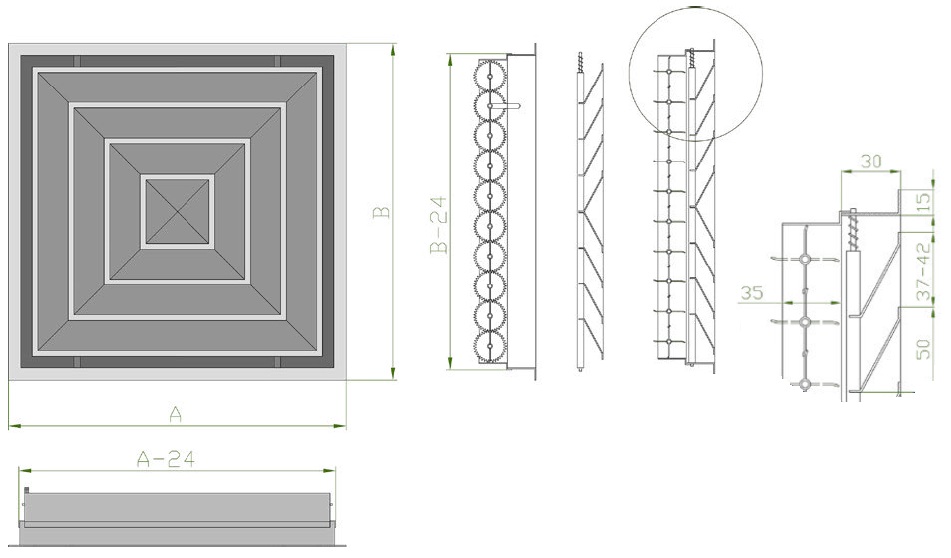

Габаритно-посадочные размеры потолочной решетки с клапаном расхода воздуха 4РП-Р

*Посадочные размеры стандартных типоразмеров 300х300, 450х450, 600х600 могут отличаться от чертежа. Уточняйте у менеджеров!

Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха

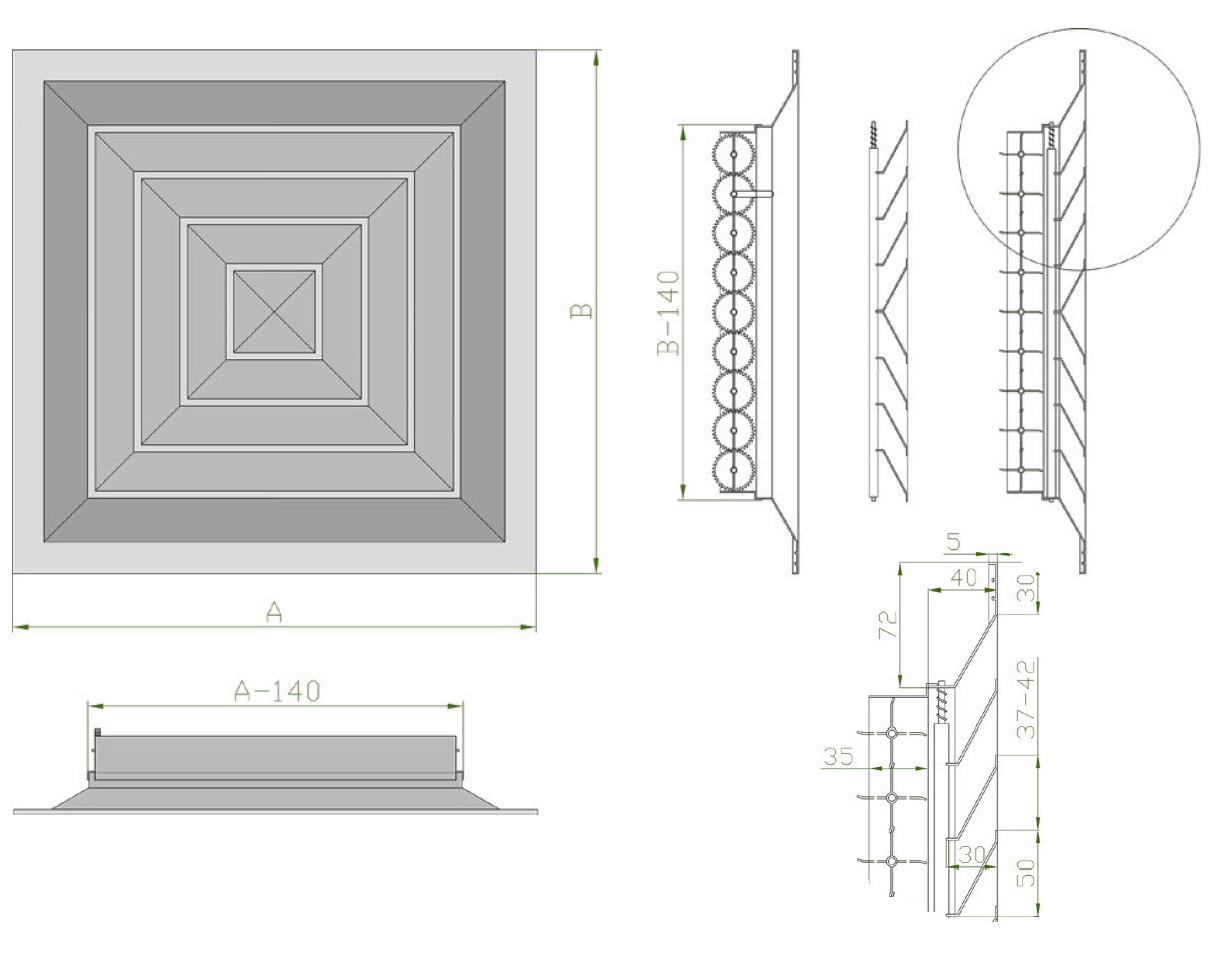

Габаритно-посадочные размеры потолочной решетки с укороченной рамой и с клапаном расхода воздуха 4РП-Р

Варианты монтажа потолочных решеток

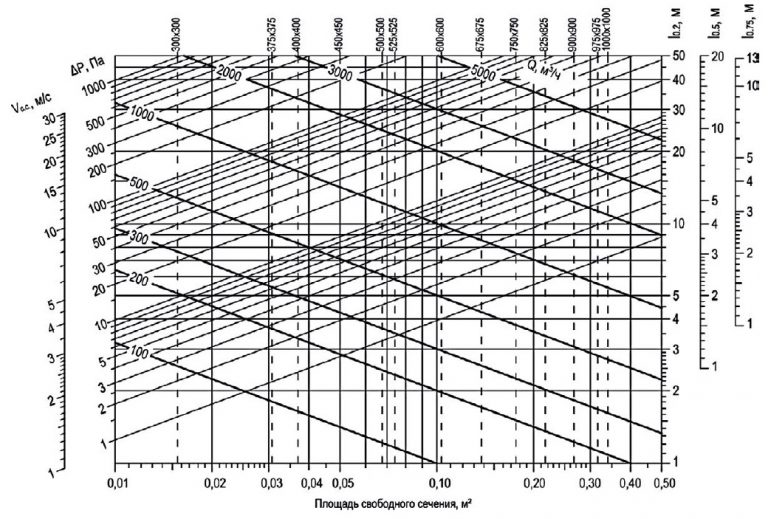

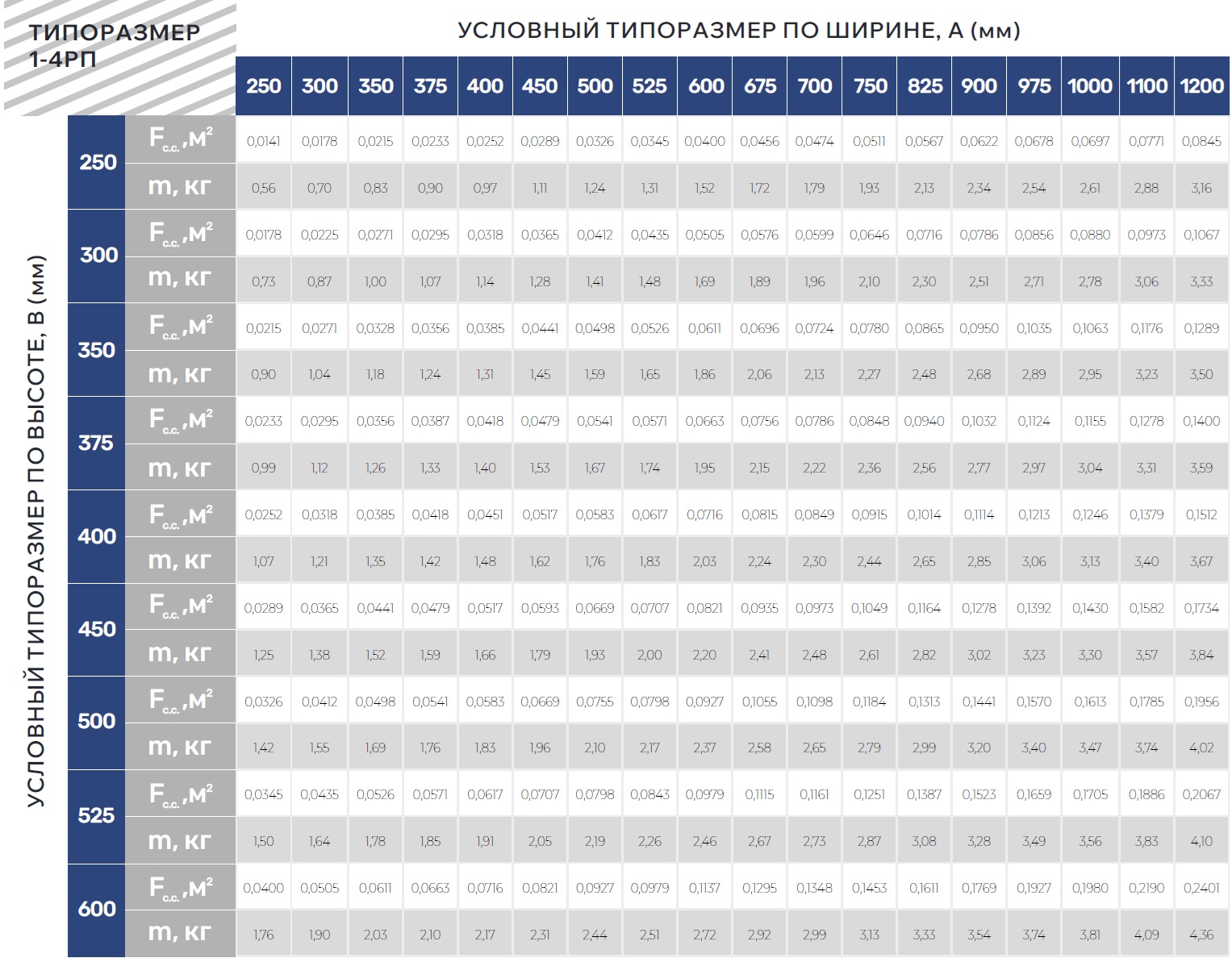

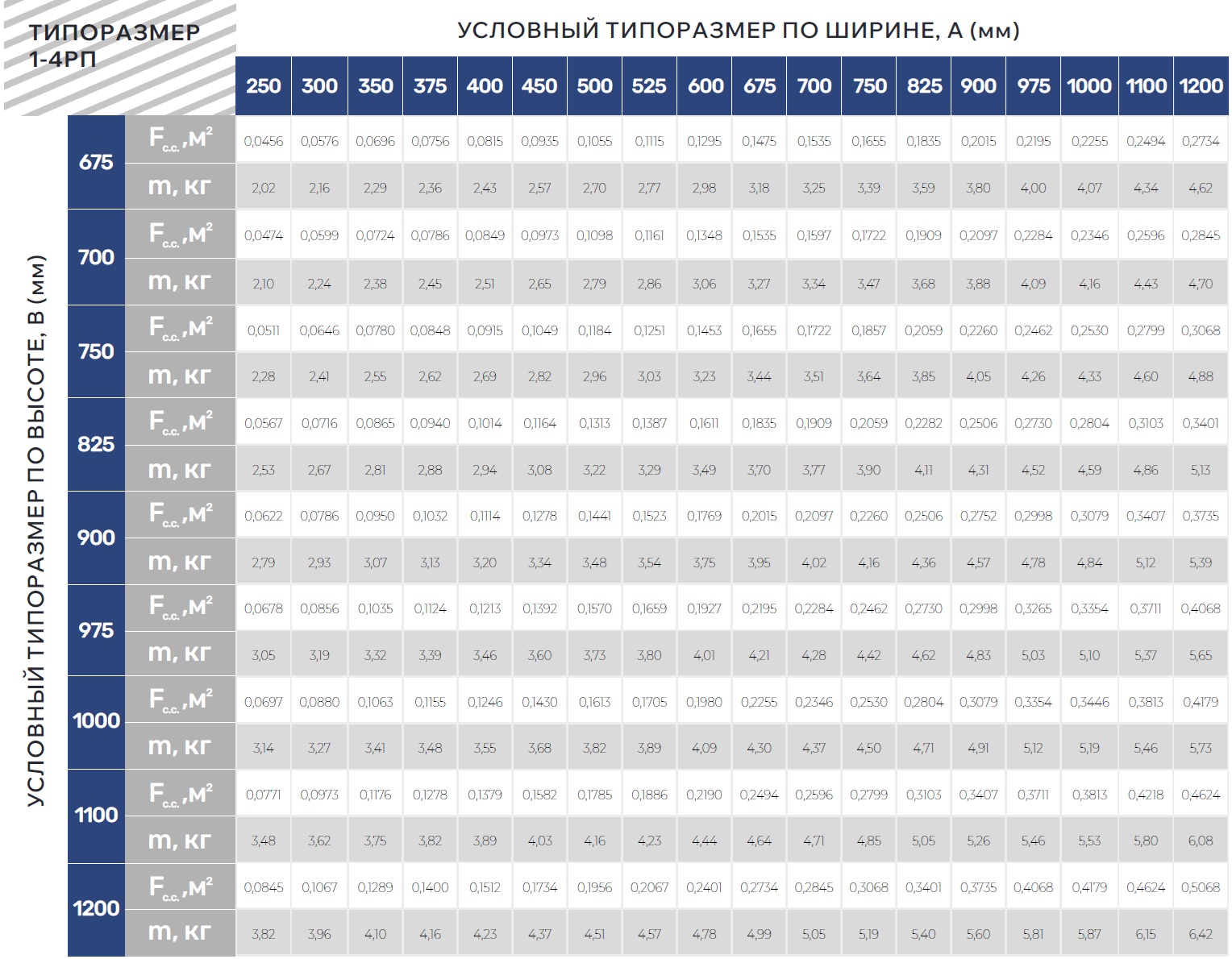

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

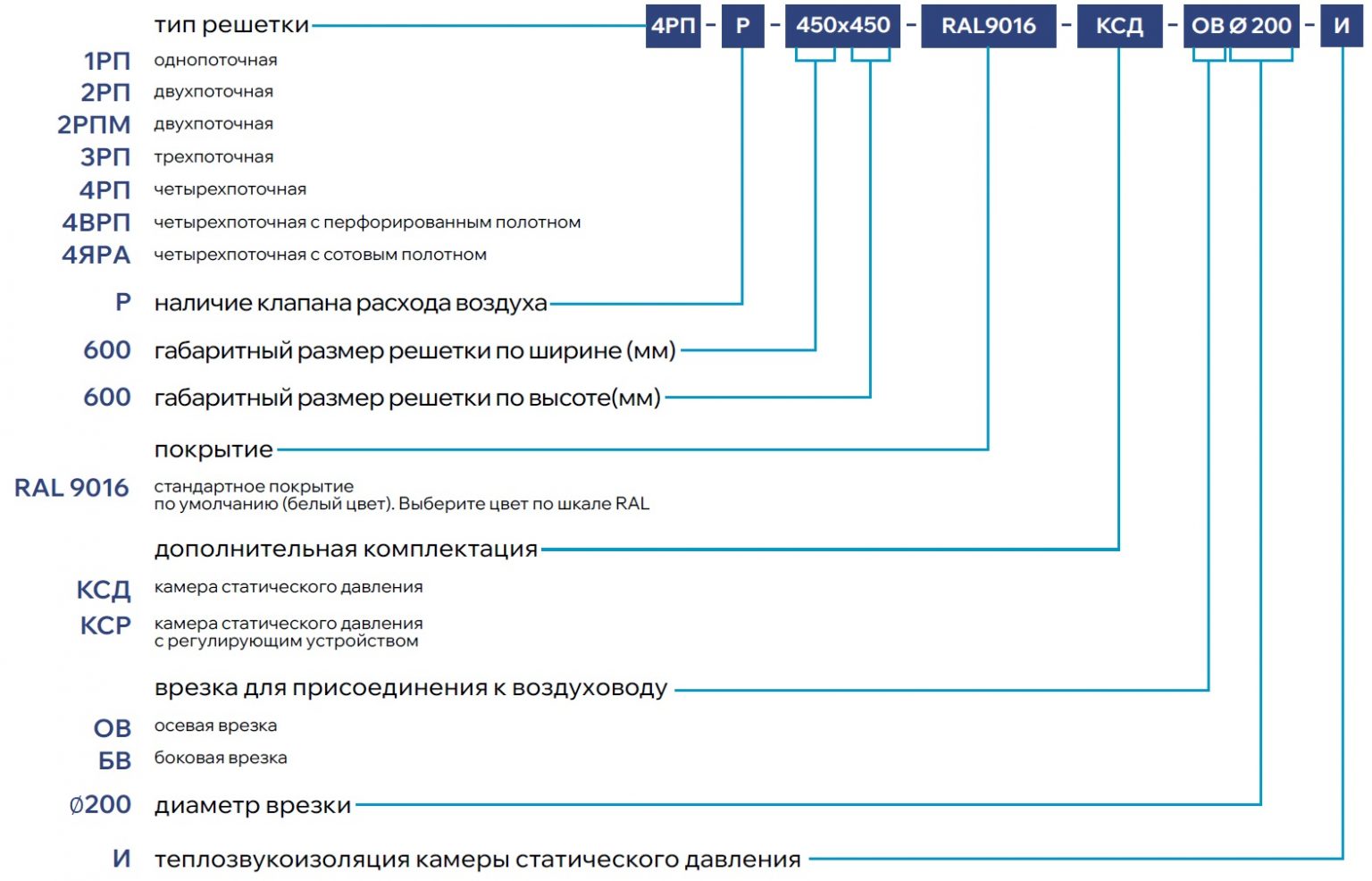

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
