Теневой диффузор для натяжного потолка ACS-МК

Описание

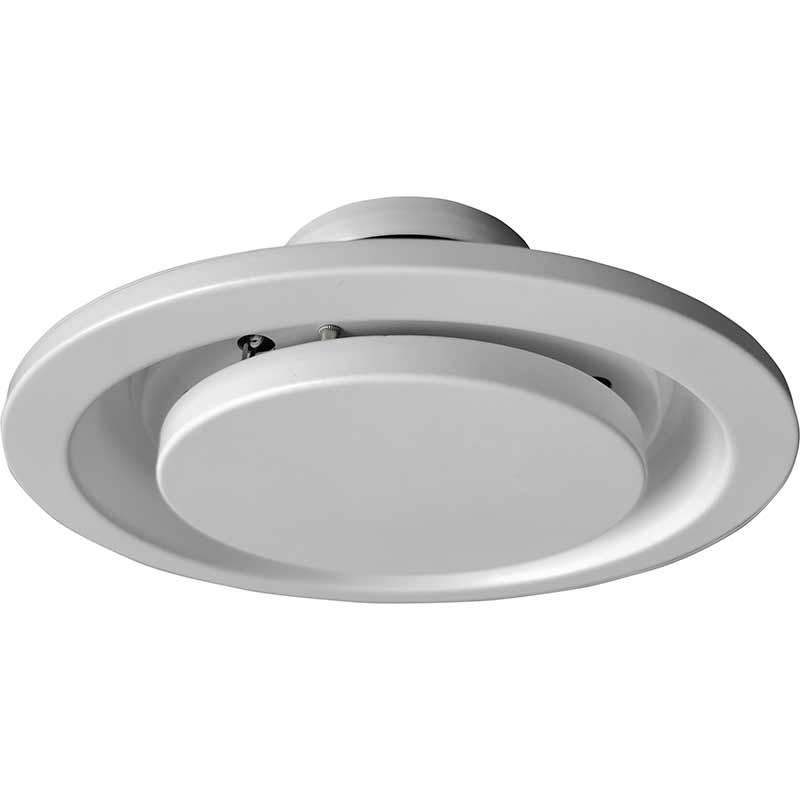

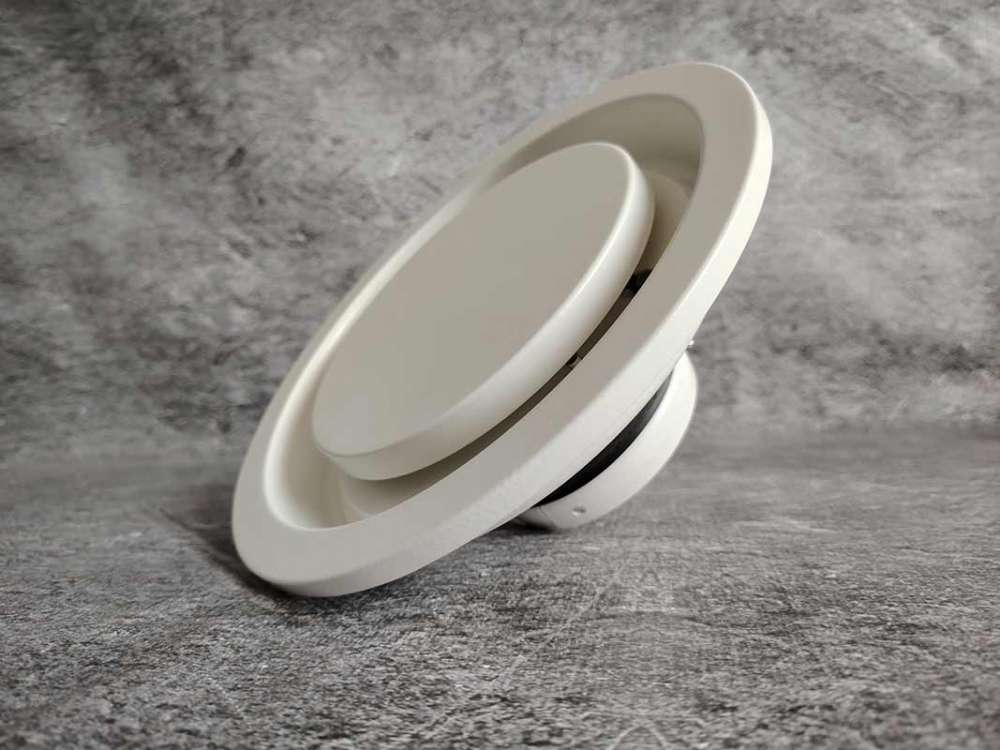

Теневой вентиляционный диффузор предназначен для установки в натяжной потолок. Диффузор применяется как для притока с горизонтальной подачей воздуха, так и для вытяжки.

Особенности диффузора:

• Типоразмеры 100, 125, 160, 200 соответствуют диаметру подводящего воздуховода

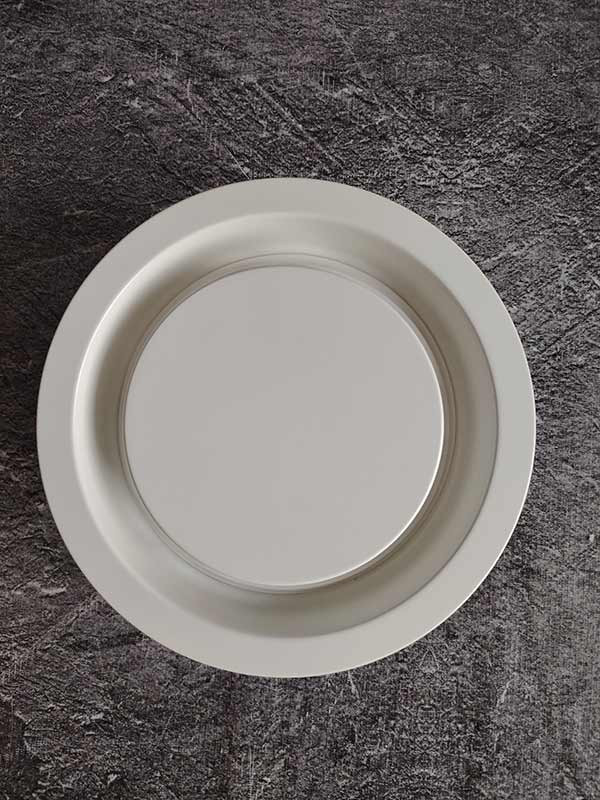

• Скрытый монтаж. После установки диффузора остаются видимыми только щель и лицевая панель, что соответствует тенденциям современного интерьера – минимализм

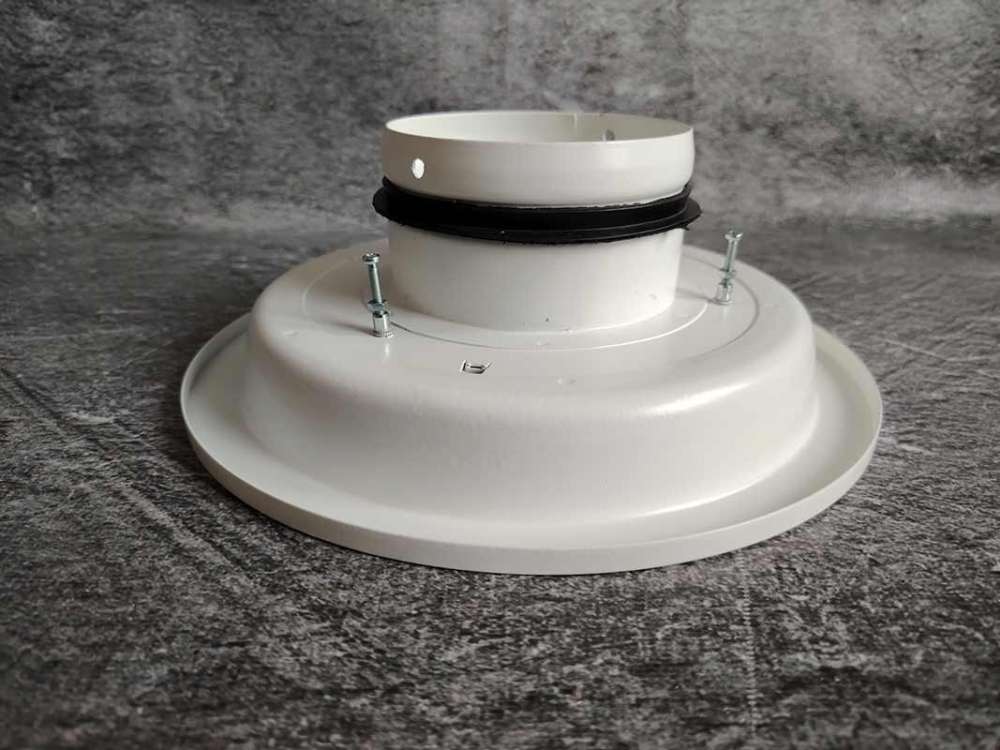

• Возможность подключения к воздуховоду напрямую с помощью монтажного кольца (МК) или посредством адаптера (КСД)
• Адаптер (КСД) для подключения к воздуховоду поставляется в сборе с диффузором. Специально разработанная конструкция позволяет добиться минимального занижения потолков до 106 мм

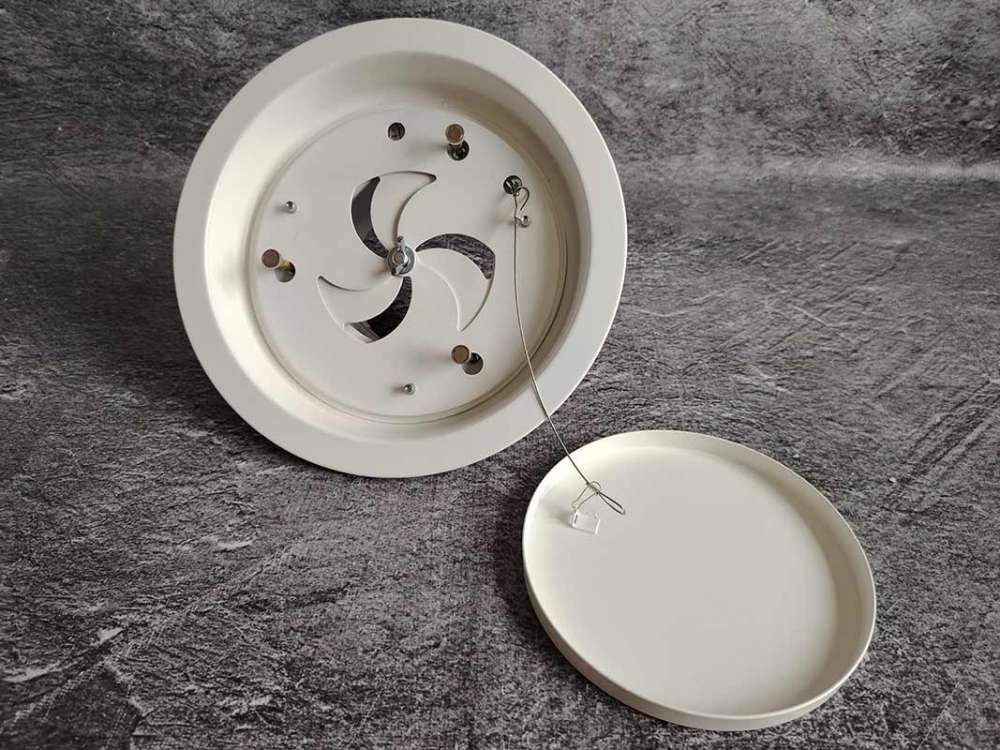

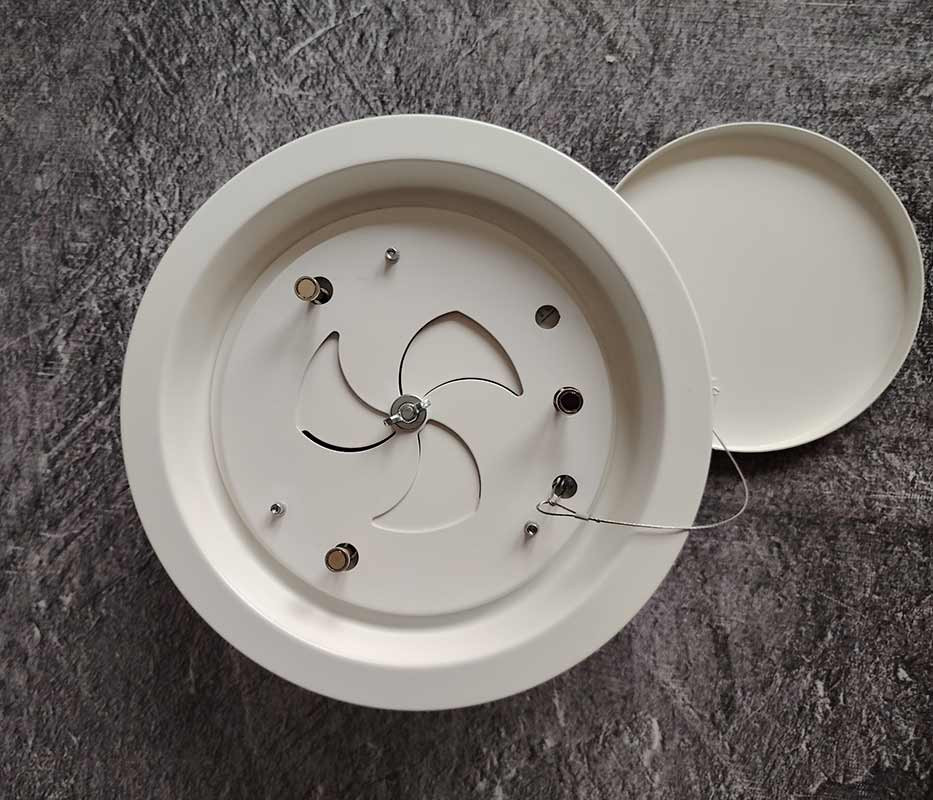

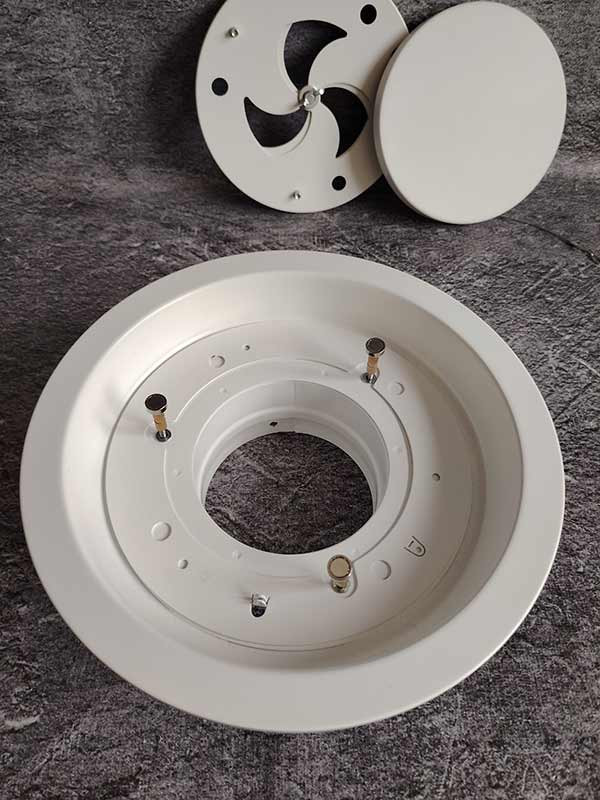

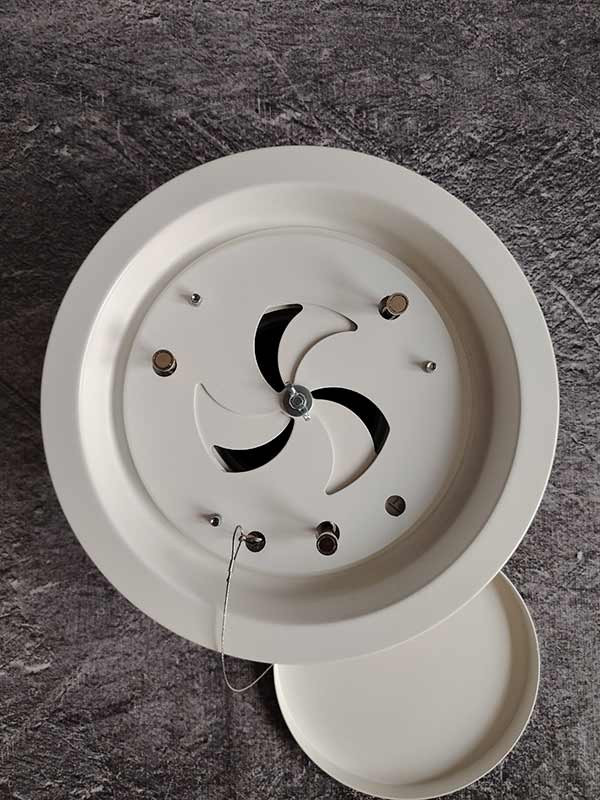

• Съемная лицевая панель на мощных магнитах и страховочный трос придают надежность конструкции

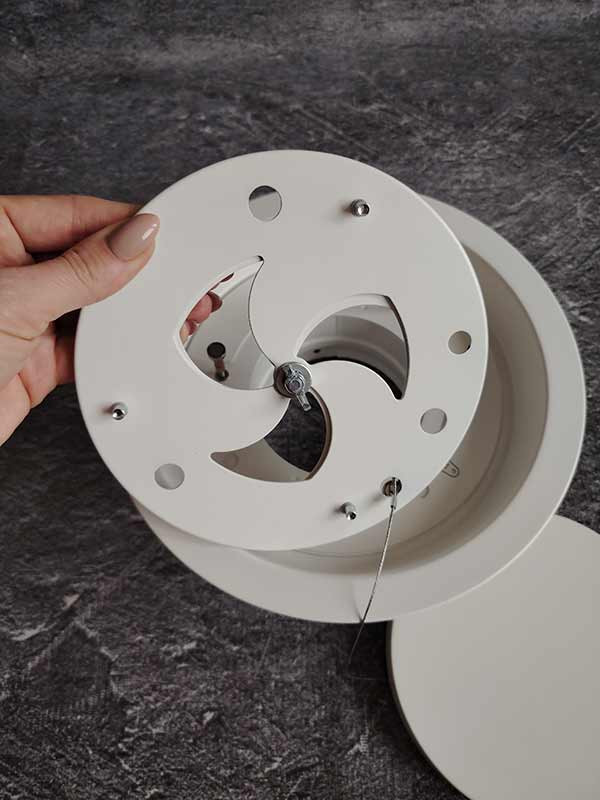

• Возможность комплектации клапаном расхода для регулировки объема подаваемого воздуха
• Покрытие диффузора порошковая полиэфирная эмаль RAL 9016M (цвет белый матовый), оттенок цвета специально подобран под цвет белого матового полотна. Адаптер поставляет без покрытия. По запросу возможно покрытие в любой цвет по каталогу RAL как диффузора, так и адаптера
• Материал изготовления – оцинкованная сталь 0,9 мм

Конструкция диффузора ACS
с уменьшенной камерой статического давления с овальной врезкой КСД-У-О

Габаритно-посадочные размеры диффузора ACS

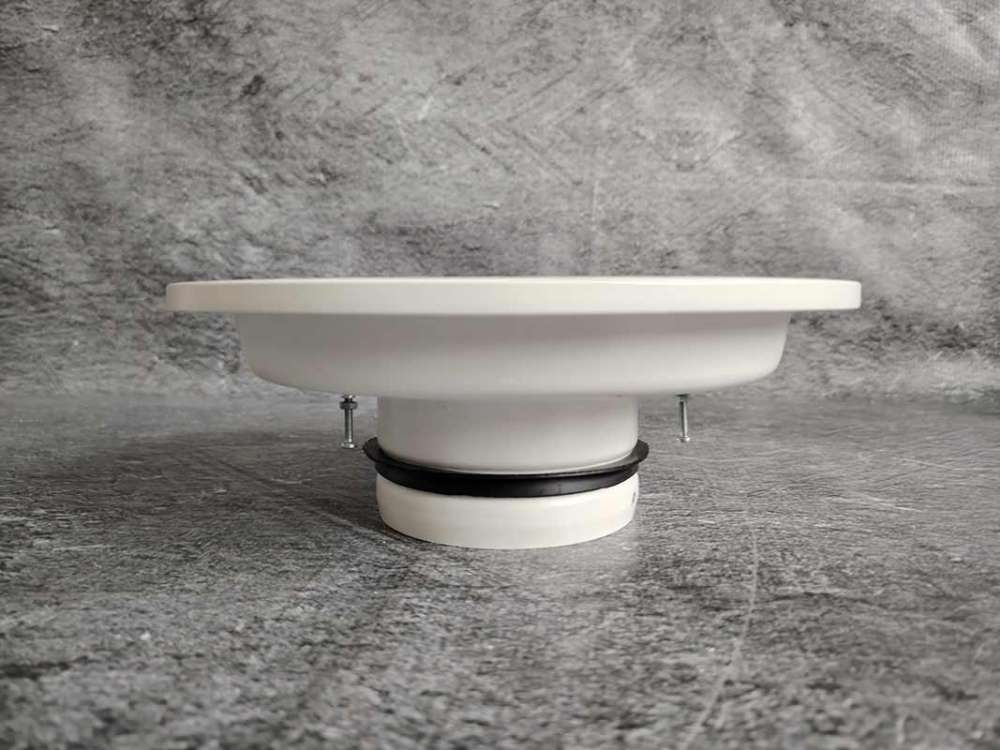

с монтажным кольцом (МК)

Габаритно-посадочные размеры диффузора ACS
с камерой статического давления стандартной конфигурации КСД

Габаритно-посадочные размеры диффузора ACS
с уменьшенной камерой статического давления с круглой врезкой КСД-У

Габаритно-посадочные размеры диффузора ACS
с уменьшенной камерой статического давления с овальной врезкой КСД-У-О

Габаритно-посадочные размеры диффузора ACS
с уменьшенной камерой статического давления с прямоугольной врезкой КСД-У-П

Максимальные показатели производительности диффузора ACS
в зависимости от генерируемого шума

Характеристики диффузора ACS в зависимости от скорости подаваемого воздуха

Уровень звуковой мощности и падение давления

Дальнобойность приточной струи

Монтаж

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
