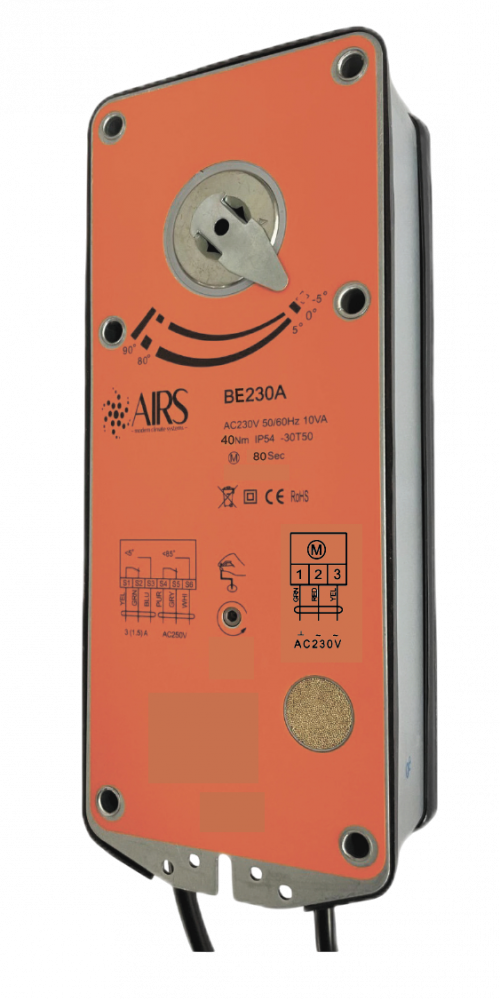

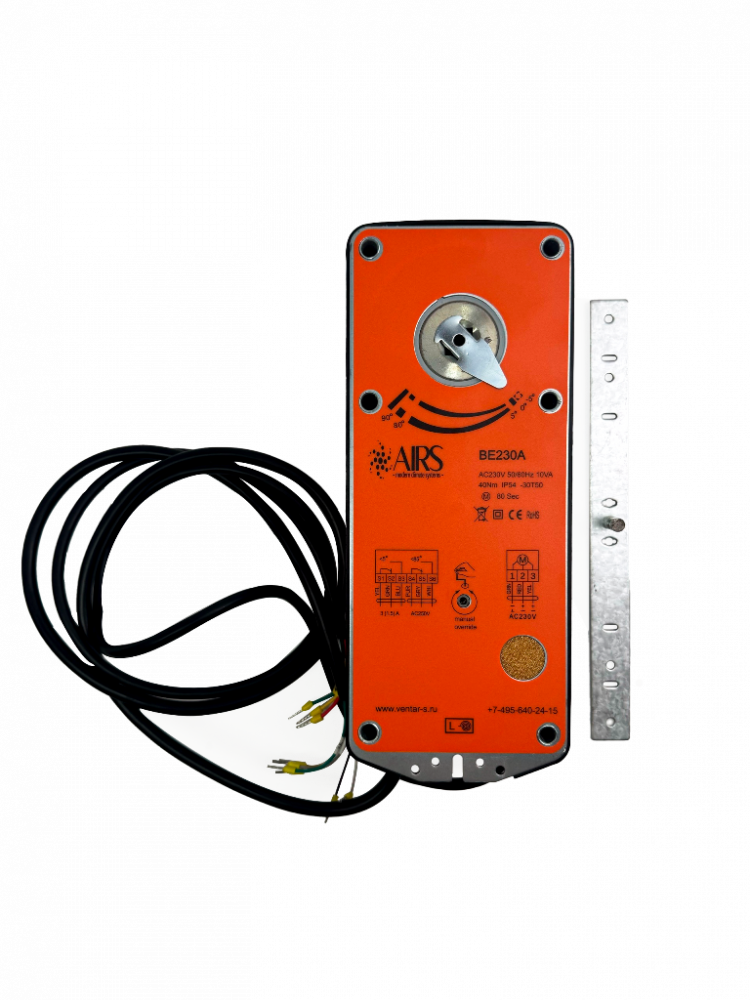

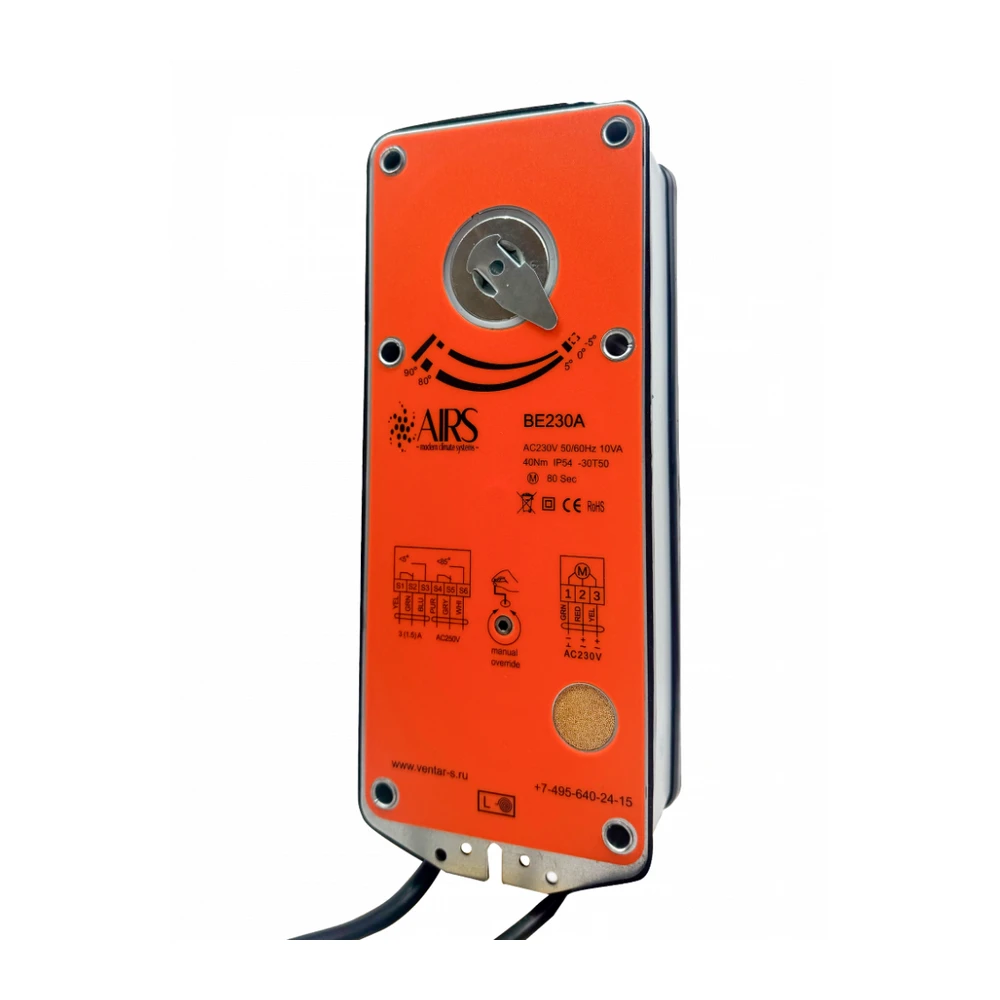

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленными в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции.
Описание
- Управление: открыто/закрыто
- Напряжение питания 230 В
- Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 8 м2
- Крутящий момент 40 Нм
- Возможно взрывозащищенное исполнение
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

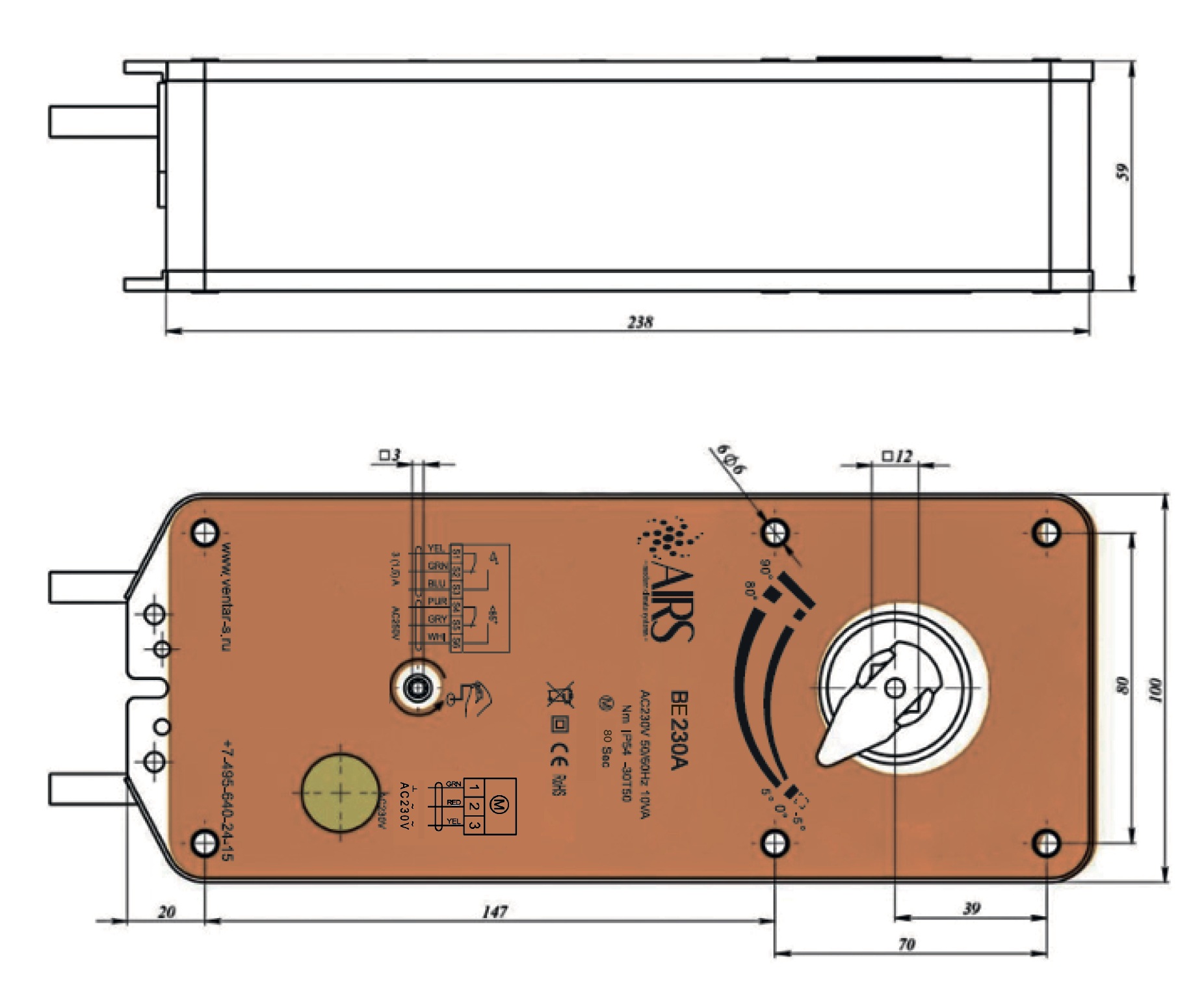

Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия Ø6 мм к корпусу клапана.
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80°. Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

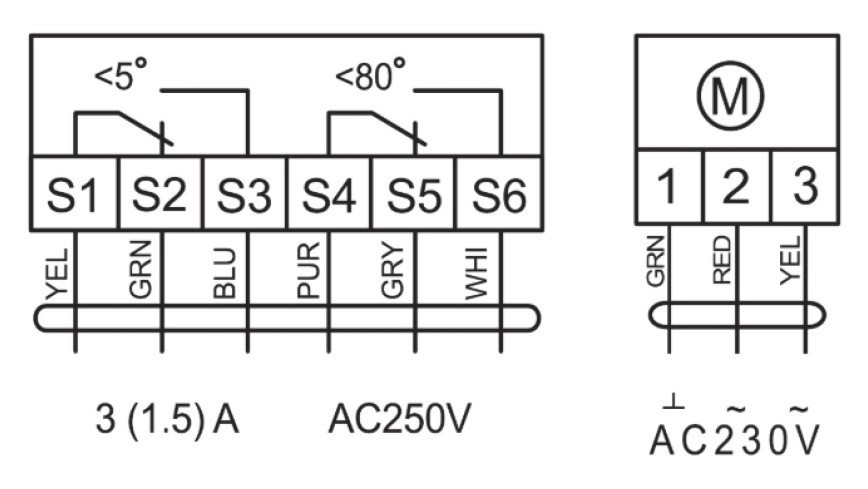

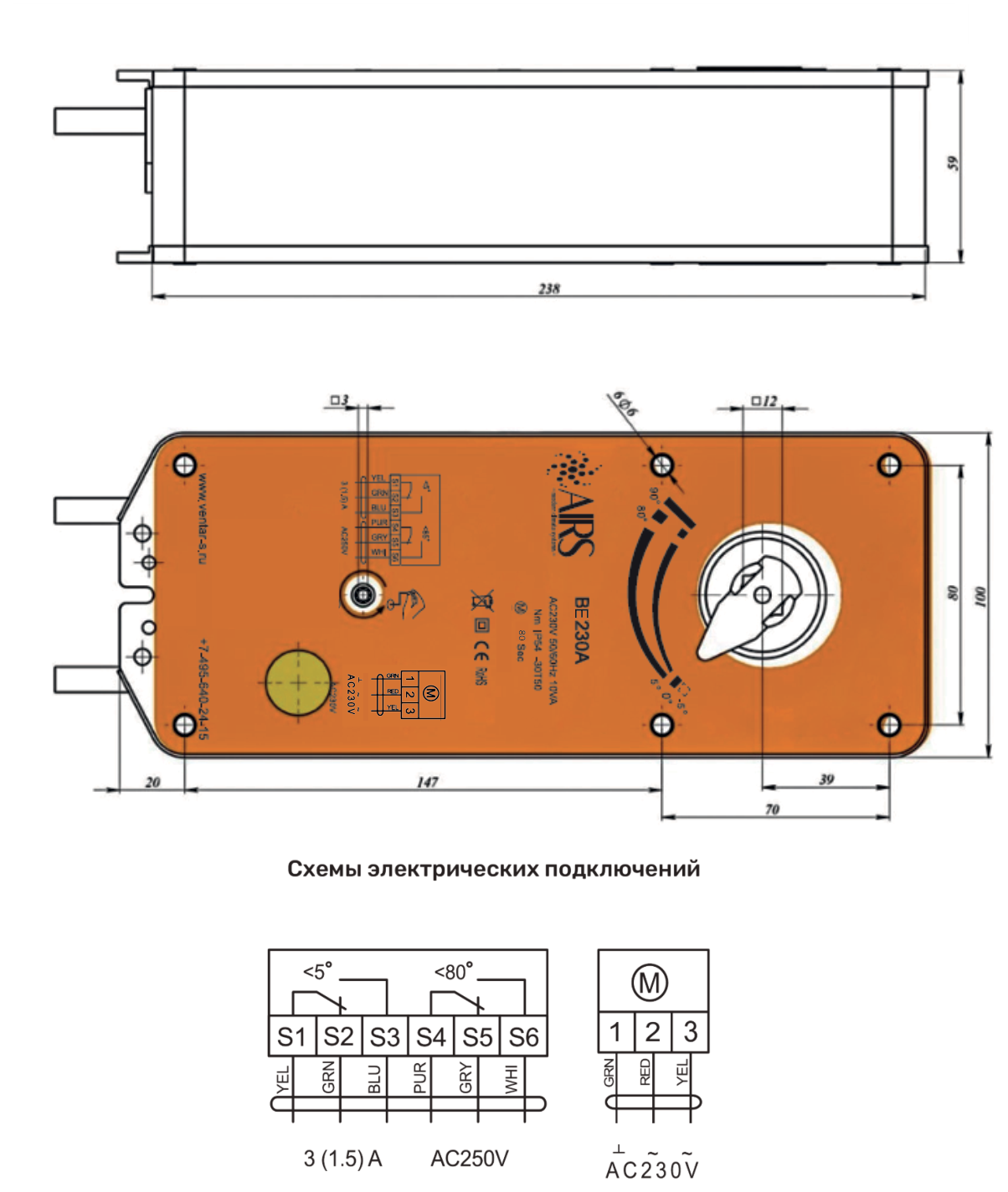

Схемы электрических подключений
