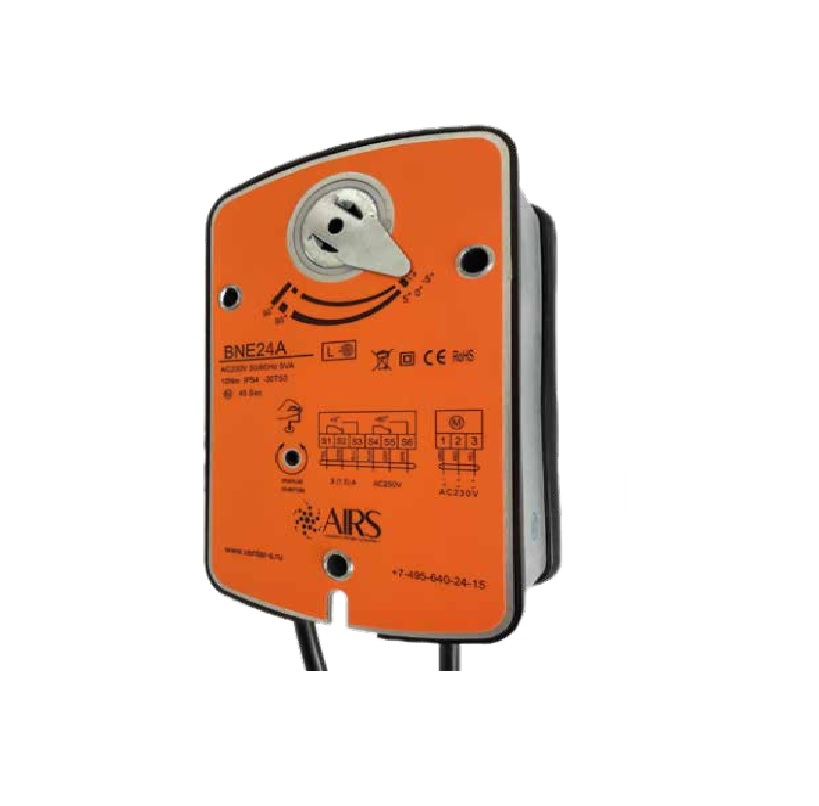

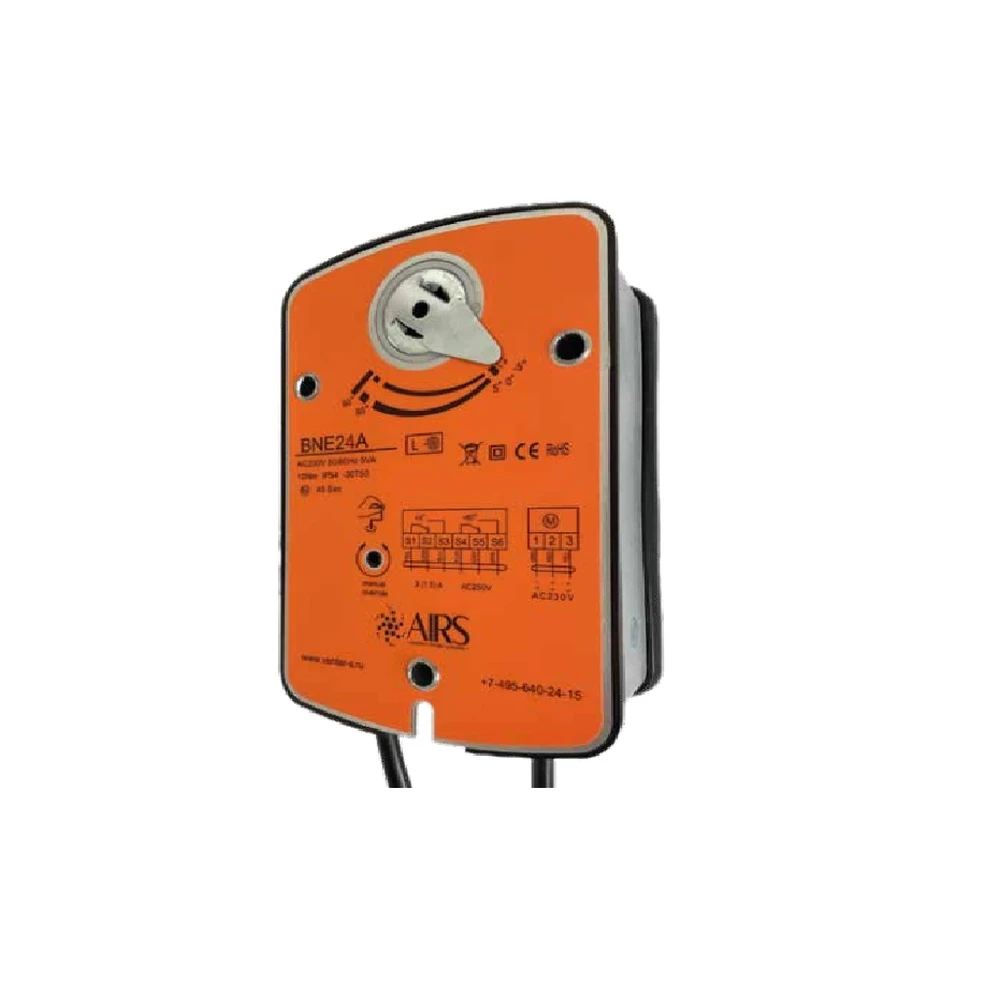

Электропривод AIRS BNE24A
Электропривод AIRS BNE24A

Электропривод AIRS BNE24A

Скачать BIM-модель (Revit) / 380 Кб

Скачать тех. лист / 2 903 Кб

Скачать паспорт / 550 Кб

Скачать прайс-лист на электроприводы AIRS

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования, и системах противопожарной вентиляции.

AIRS BNE24A

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования, и системах противопожарной вентиляции.
  • Управление: открыто/закрыто
  • Напряжение питания 24 В
  • Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 2 м2
  • Возможно взрывозащищенное исполнение

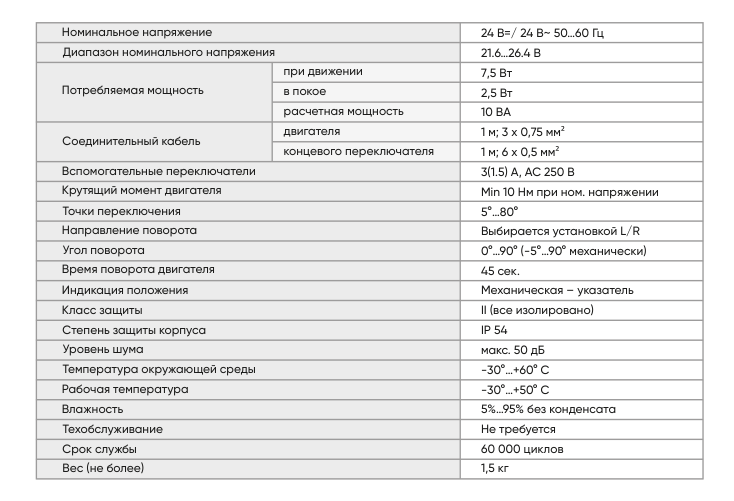

Характеристики

Номинальное напряжение24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения21.6…26.4 В
Потребляемая мощностьпри движении7,5 Вт
в покое2,5 Вт
расчетная мощность10 ВА
Соединительный кабельдвигателя1 м; 3 х 0,75 мм²
концевого переключателя1 м; 6 х 0,5 мм²
Вспомогательные переключатели3(1.5) А, AC 250 В
Крутящий момент двигателяMin 10 Нм при ном. напряжении
Точки переключения5°…80°
Направление поворотаВыбирается установкой L/R
Угол поворота0°…90° (-5°…90° механически)
Время поворота двигателя45 сек.
Индикация положенияМеханическая – указатель
Класс защитыII (все изолировано)
Степень защиты корпусаIP 54
Уровень шумамакс. 50 дБ
Температура окружающей среды-30°…+60° С
Рабочая температура-30°…+50° С
Влажность5%…95% без конденсата
ТехобслуживаниеНе требуется
Срок службы60 000 циклов
Вес (не более)1,5 кг

Принцип действия

При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение

Монтаж

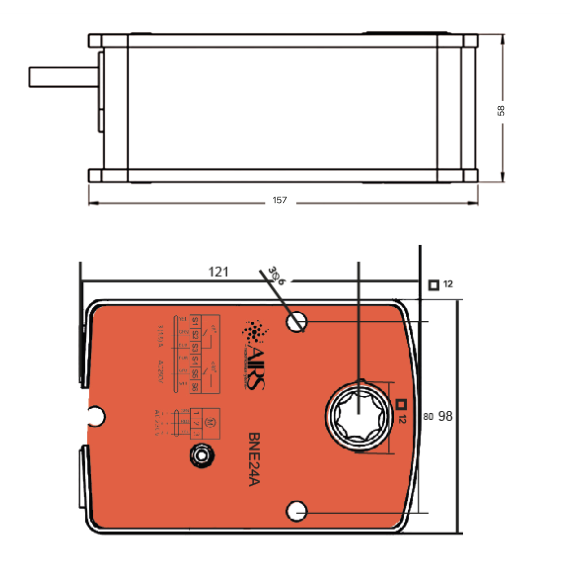

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

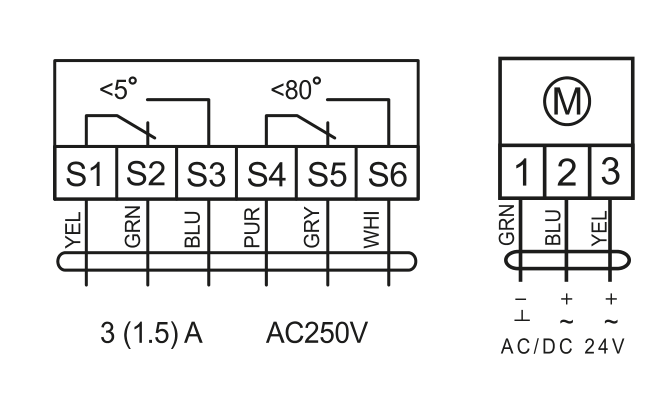

Схемы электрических подключений

Аналоги

AIRS BNE24A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: BVM BLE24-10, Hoocon SA10MU24-DS.

10 920 ₽6 006 ₽

В наличии: 444 шт.

Кол-во:
Назначение привода Для противопожарных клапанов
Крутящий момент 10
Наименование привода BNE
Возвратная пружина Нет
Рекомендуем посмотреть
Скидка 45 %
Электропривод AIRS BNE230A
Электропривод AIRS BNE230A
5 841 ₽10 620 ₽
Подробнее
Скидка 45 %

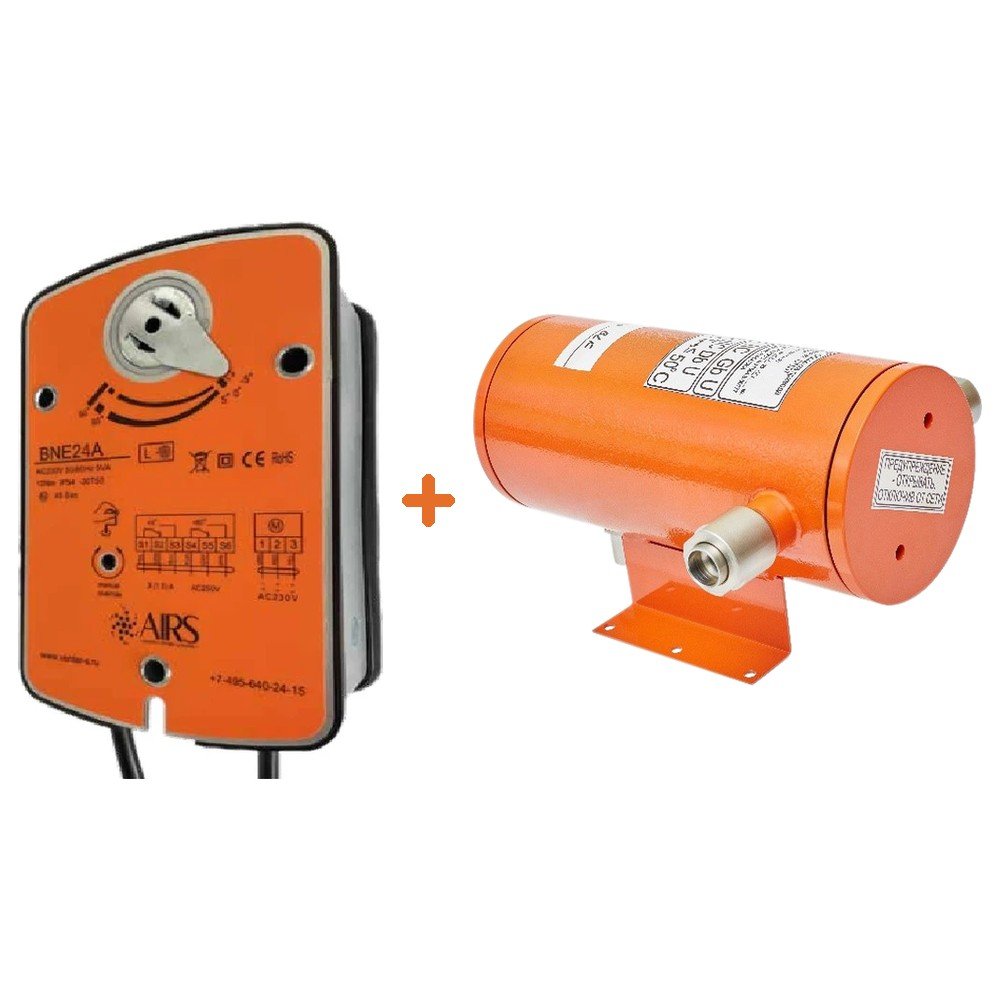

Взрывозащищённый электропривод AIRS BNE24A + СТЛ 07
