Электропривод AIRS BLF230A

Name: Электропривод AIRS BLF230A
Brand: AIRS
Price: 5970.25 RUB
Availability: InStock

Скачать BIM-модель (Revit) / 380 Кб

Скачать тех. лист / 1 586 Кб

Скачать прайс-лист на электроприводы AIRS

Электроприводы AIRS BLF230A специально разработаны для оперативного управления клапанами безопасности различных размеров по противопожарной защите. В случае необходимости электропривод возвращается в исходное положение под действием возвратной пружины при отключении электропитания либо при срабатывании термодатчика.

Описание

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования и системах противопожарной вентиляции.

Электропривод с возвратной пружиной
Напряжение питания ~ 230 В
Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 0,8 м²
Крутящий момент 5 Нм

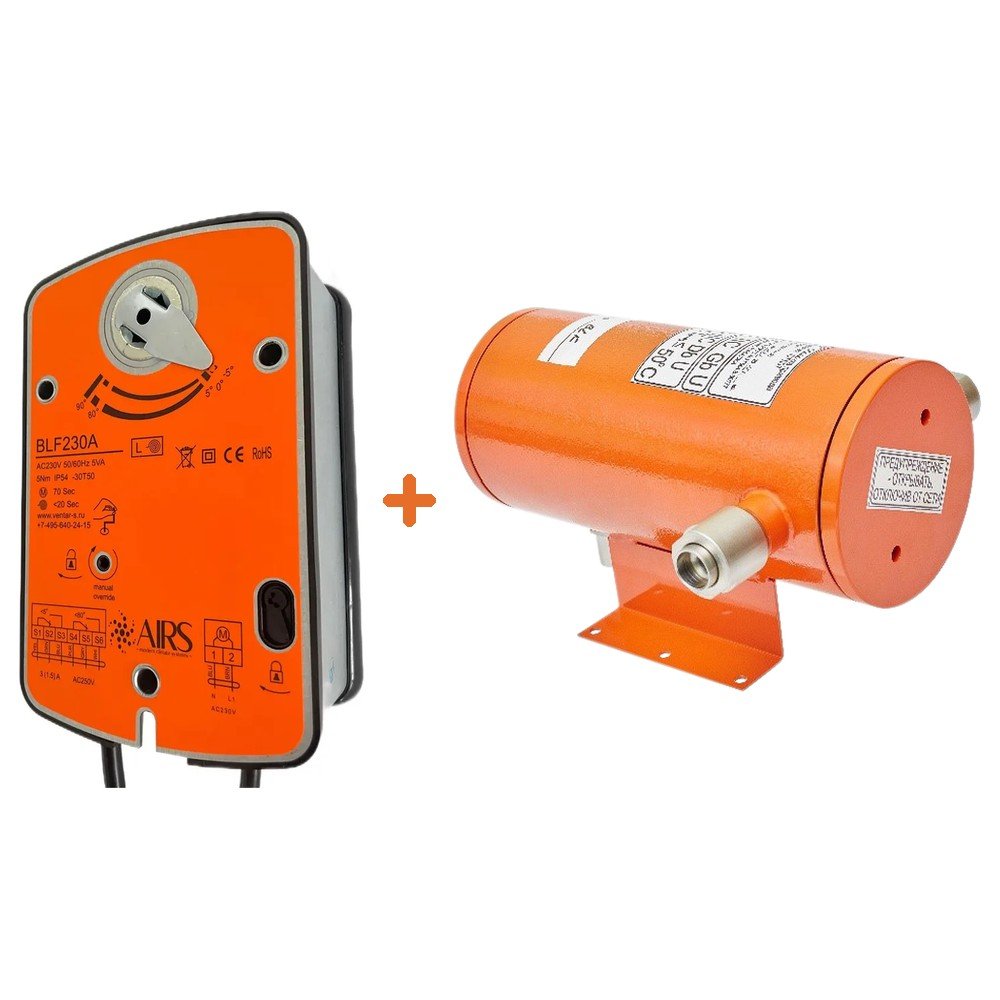

Возможно взрывозащищенное исполнение

Характеристики

Номинальное напряжение		220/230 В~ 50/60 Гц
Диапазон номинального напряжения		207…253 В~
Потребляемая мощность	при движении	6 Вт
	при удержании	2,5 Вт
	расчетная мощность	5 ВА
Соединительный кабель	двигателя	1 м; 2 х 0,75 мм²
	концевого переключателя	1 м; 6 х 0,5 мм²
Вспомогательный переключатель		3(1.5) А, АС 250 В
Крутящий момент	двигателя	Min 5 Нм при ном. напряжении
	пружины	Min 5 Нм
Точки переключения		5°…80°
Направление поворота		Выбирается установкой L/R
Угол поворота		0°…90° (0°…95° механически)
Время поворота	двигателя	70 сек.
	пружины	≤ 20 сек
Индикация положения		Механическая – указатель
Класс защиты		II (все изолировано)
Степень защиты корпуса		IP 54
Уровень шума		макс. 45 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		1,9 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.

Чертёж размеров

Схемы электрических подключений

Схема электрических подключений

Аналоги

AIRS BLF230A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: BVM BLF230-05, Nanotek BLF230B.

10 855 ₽5 970 ₽

В наличии: 6624 шт.

Кол-во:

Назначение привода Для противопожарных клапанов

Крутящий момент 5

Наименование привода BLF

Возвратная пружина Да
