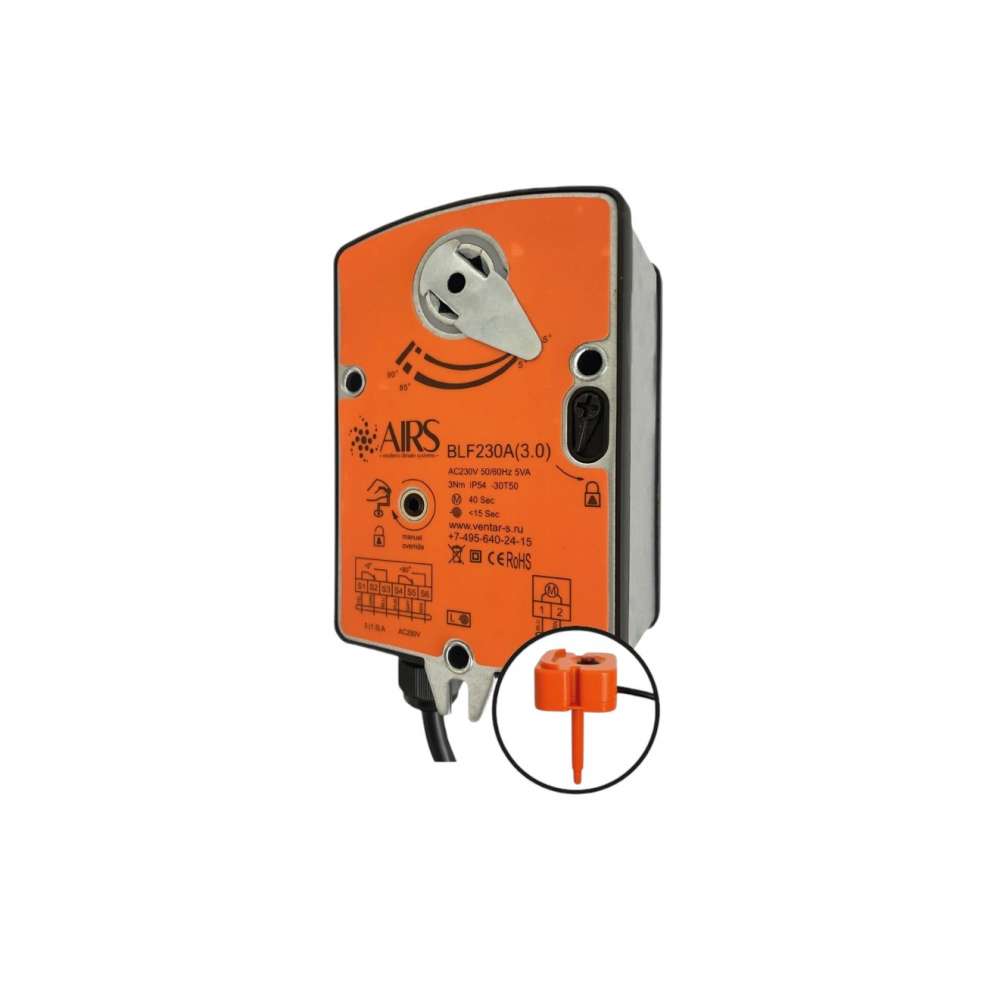

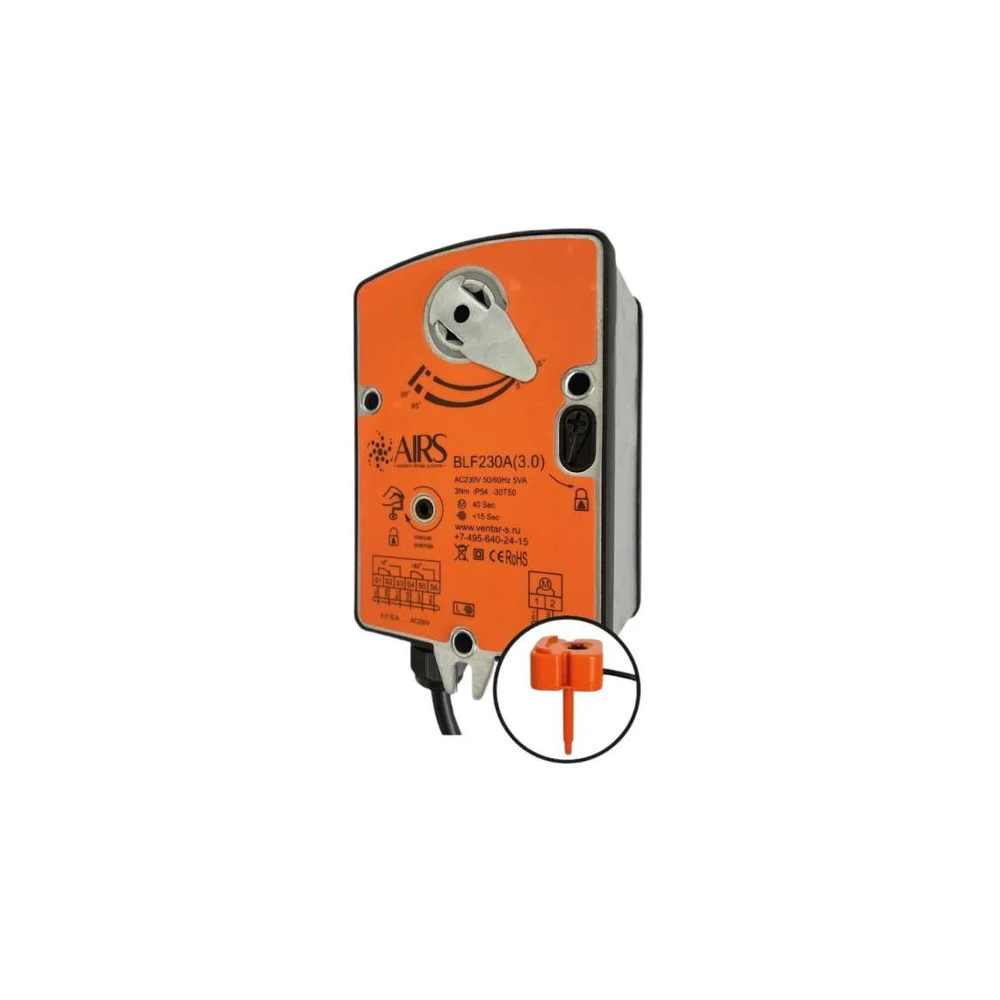

Электропривод AIRS BLF230A(3.0)-T

Описание

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции.

• Электропривод с возвратной пружиной
• Напряжение питания 230 В
• Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 0,6 м²
• Крутящий момент 3 Нм
• Возможно взрывозащищенное исполнение

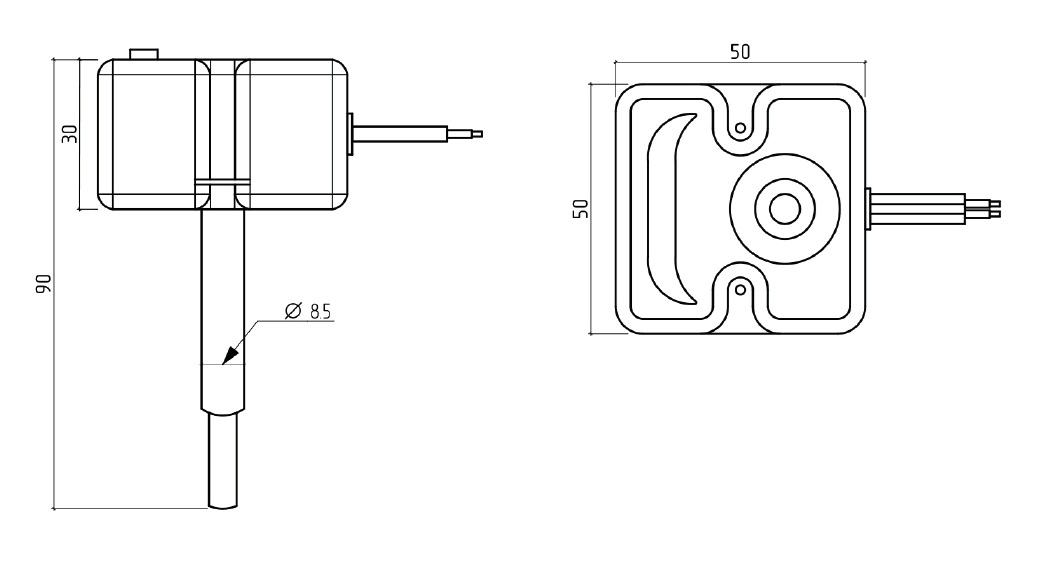

• Наличие терморазмыкающего устройства

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение. Терморазмыкающее устройство срабатывает при 72° С, размыкает цепь и привод возвращается в охранное положение. ТРУ является  контрольным узлом дублирующего действия и без прямого огневого воздействия может использоваться многократно. Конструкция ТРУ имеет кнопку ручной проверки работоспособности клапана,  значительно облегчающую периодический регламентный контроль его работоспособности.

Монтаж

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана.

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

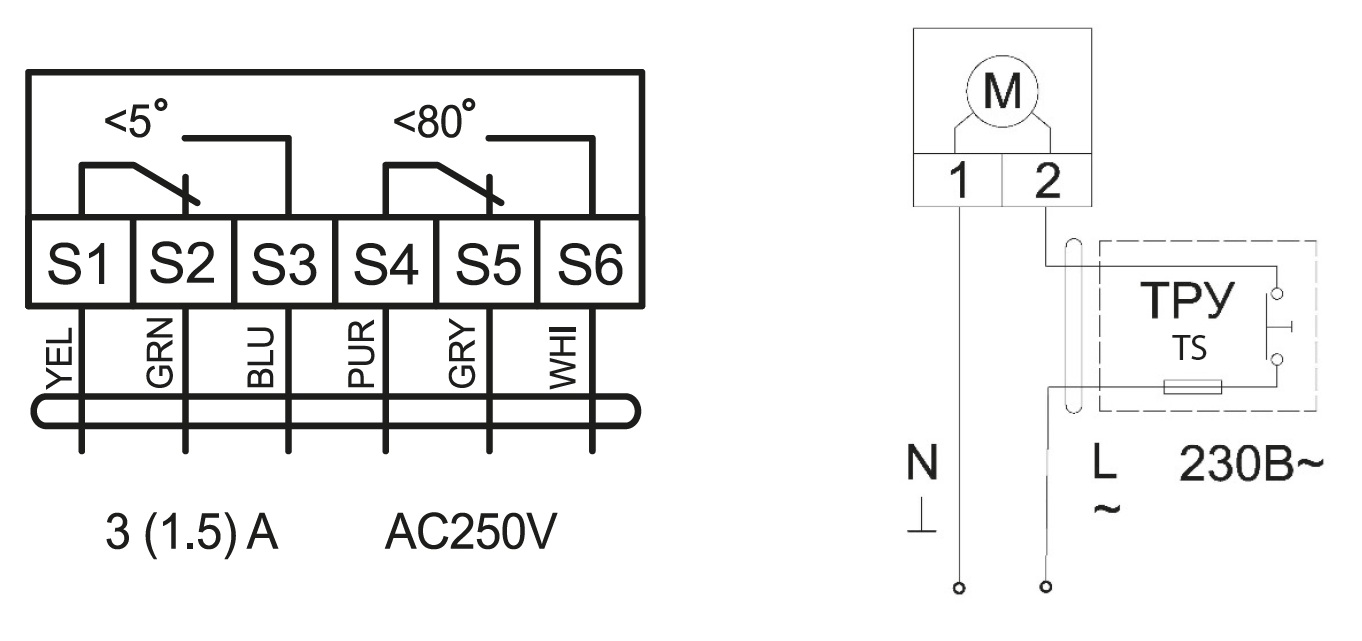

Схемы электрических подключений
