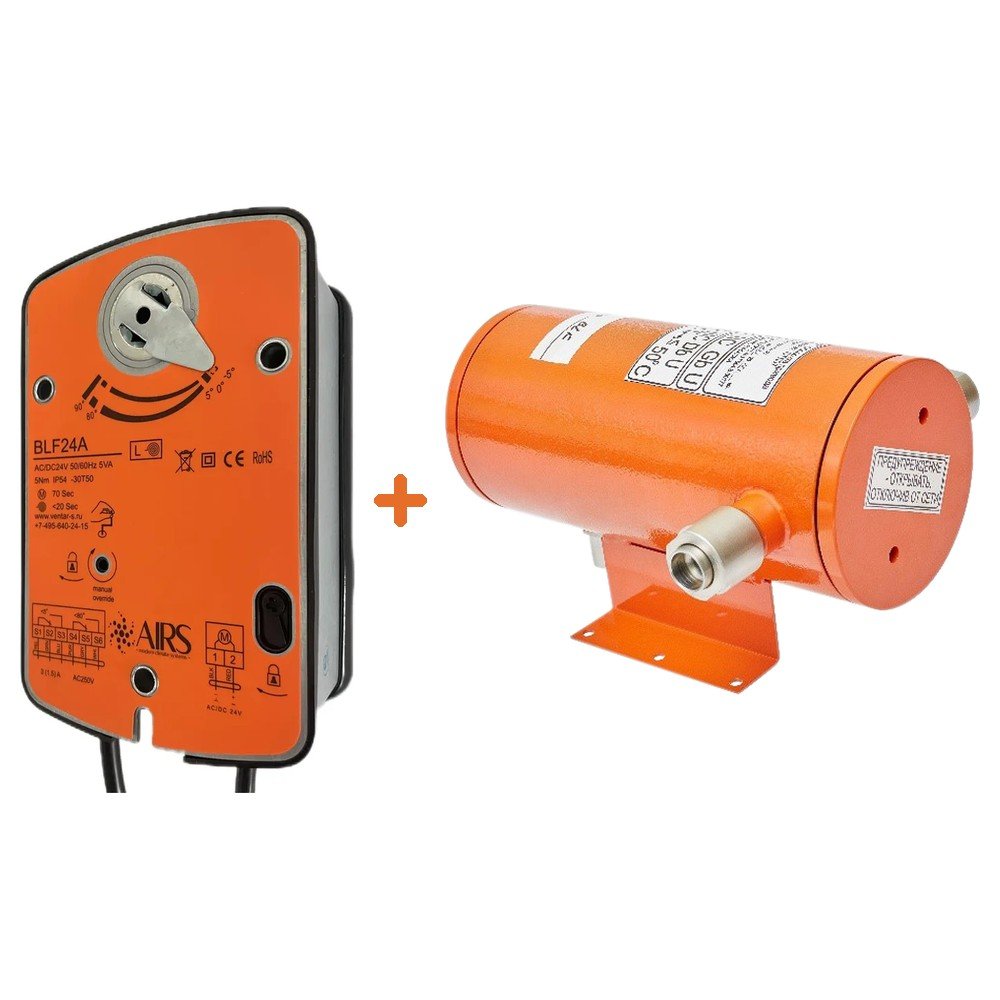

Электропривод AIRS BLF24A

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее
положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

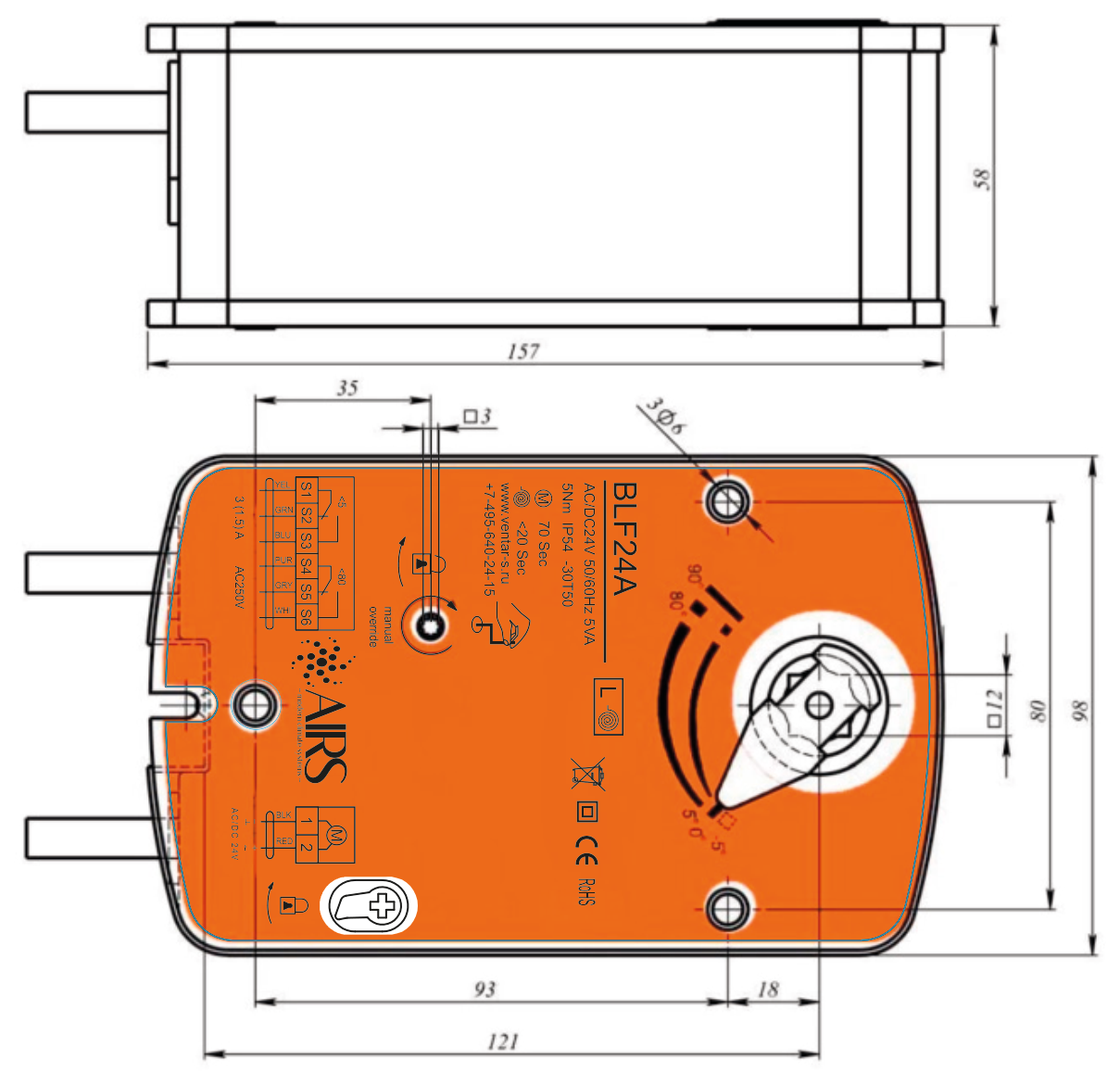

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

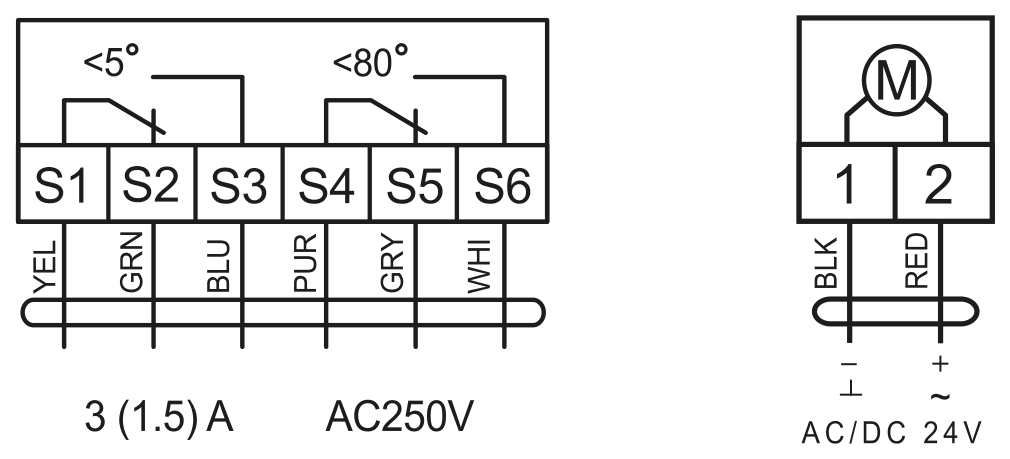

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при
подаче питания на привод. Управление осуществляется прилагаемым в комплекте
ключом.

Номинальное напряжение		24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения		21.6…26.4 В
Потребляемая мощность	при движении	6 Вт
	при удержании	2,5 Вт
	расчетная мощность	6 ВА
Соединительный кабель двигателя	двигателя	1 м; 2 х 0,75 мм²
	концевого переключателя	1 м; 6 х 0,5 мм²
Вспомогательный переключатель		3(1.5) А, АС 250 В
Крутящий момент	двигателя	Min 5 Нм при ном. напряжении
	пружины	Min 5 Нм
Точки переключения		5°…80°
Направление поворота		Выбирается установкой L/R
Угол поворота		0°…90° (0°…95° механически)
Время поворота	двигателя	70 сек.
	пружины	≤ 20 сек.
Индикация положения		Механическая – указатель
Класс защиты		II (все изолировано)
Степень защиты корпуса		IP 54
Уровень шума		макс. 45 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		1,8 кг
