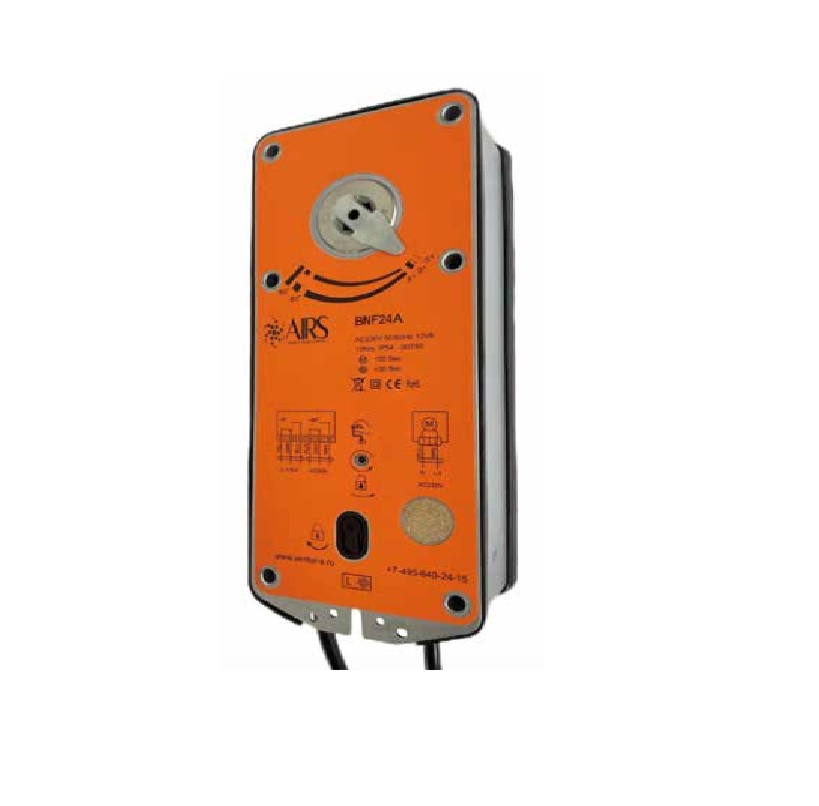

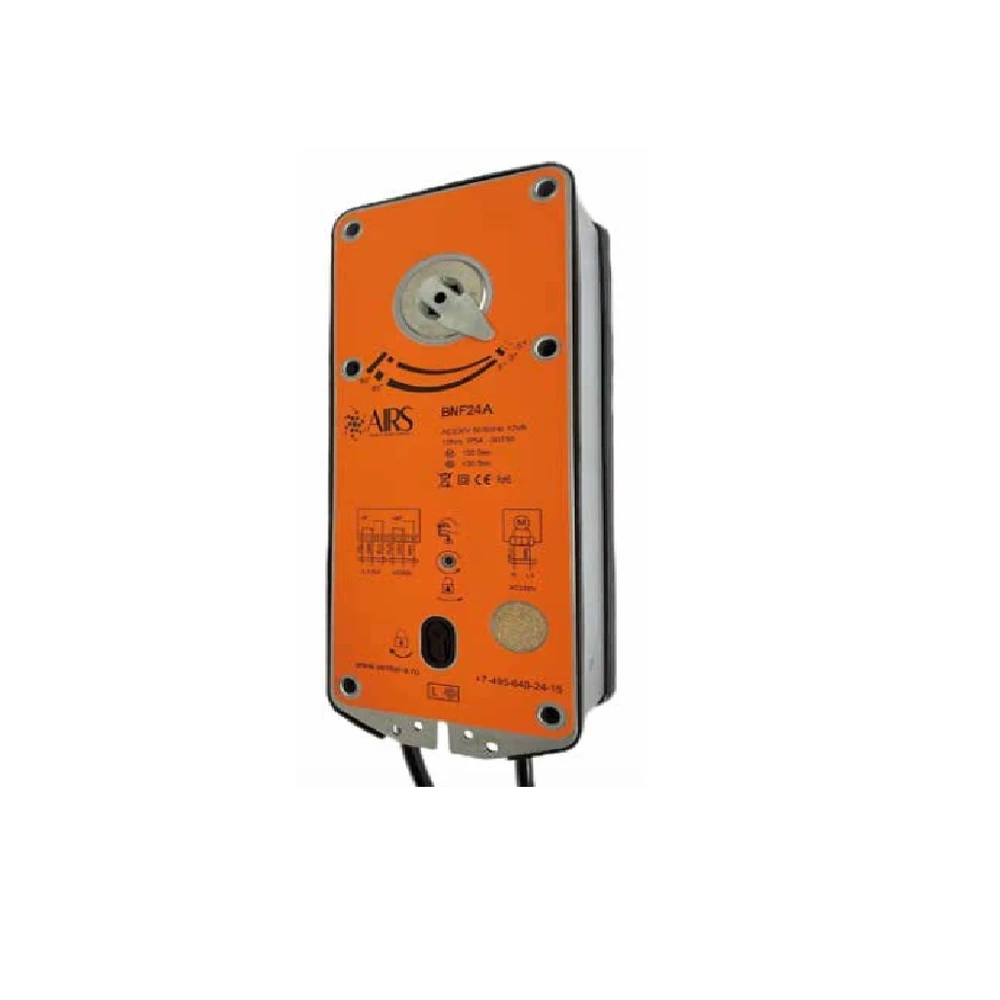

Электропривод для противопожарных клапанов AIRS BNF24A

Скачать BIM-модель (IFC) / 7 Кб

Скачать тех. лист / 607 Кб

Скачать паспорт / 1 083 Кб

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции
  • Назначение приводаДля противопожарных клапанов
  • Крутящий момент10
  • Наименование приводаBFN
  • Возвратная пружинаДа
  • НапряжениеAC/DC 24В
  • Тип регулированияДискретное

Описание

  • Управление: открыто/закрыто
  • Напряжение питания 24 В
  • Управление огнезадерживающими клапанами площадью до 2 м2
  • Крутящий момент 10 Нм

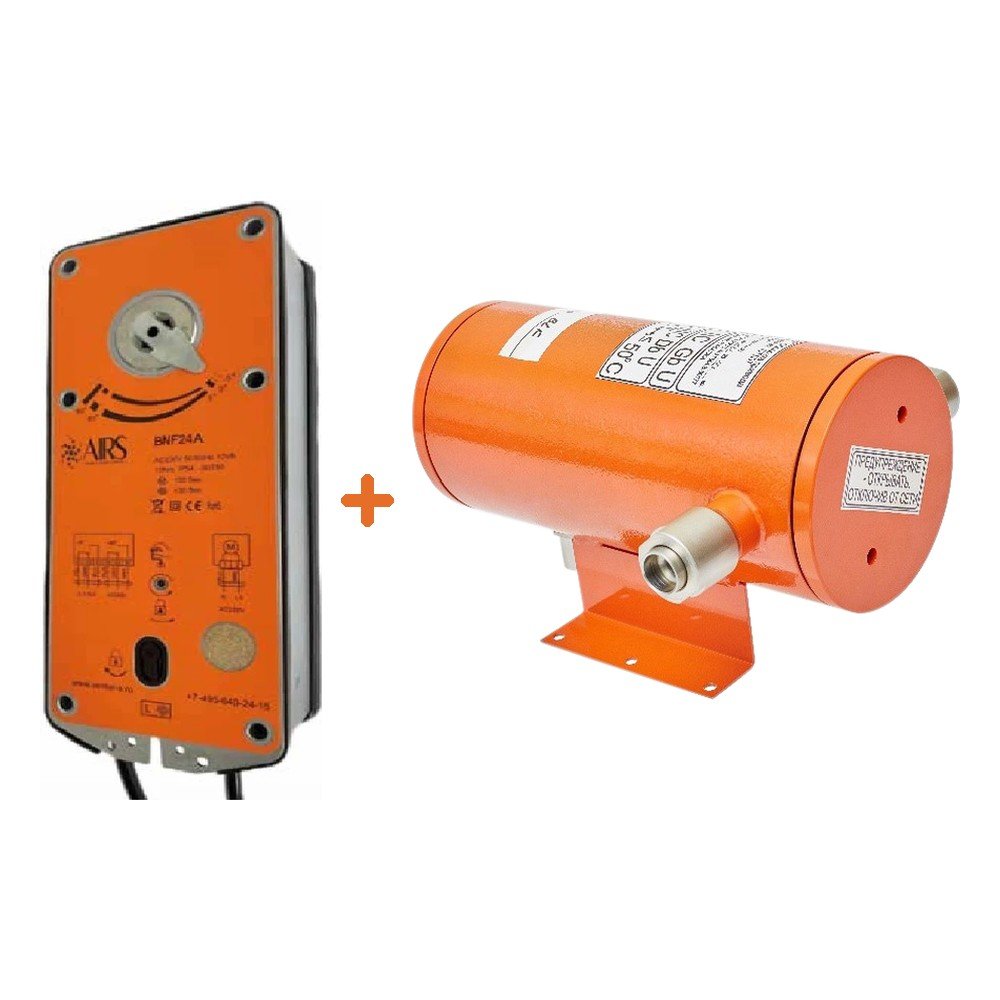

  • Возможно взрывозащищенное исполнение

Характеристики

Номинальное напряжение24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения207…253 В~
Потребляемая мощностьпри движении6,5 Вт
в покое2,5 Вт
расчетная мощность10 ВА
Соединительный кабельдвигателя1 м
концевого переключателя1 м
Вспомогательные переключатели2x SPDT**; 3 (1,5) А, 230 В
Крутящий моментMin 10 Нм при ном. напряжении
Точки переключения5°…85°
Направление поворотаВыбирается установкой L/R
Угол поворота0°…90° (-5°…90° механически)
Время поворотадвигателя150 сек.
пружины≤ 30 сек.
Индикация положенияМеханическая – указатель
Класс защитыII (все изолировано)
Степень защиты корпусаIP 54
Уровень шумамакс. 50 дБ
Температура окружающей среды-30°…+60° С
Рабочая температура-30°…+50° С
Влажность5%…95% без конденсата
ТехобслуживаниеНе требуется
Срок службы60 000 циклов

Принцип действия

При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

Монтаж

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепля- ется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 90° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

Схемы электрических подключений

18 975 ₽9 488 ₽

В наличии: 60 шт.

Кол-во:
Назначение привода Для противопожарных клапанов
Крутящий момент 10
Наименование привода BFN
Возвратная пружина Да
