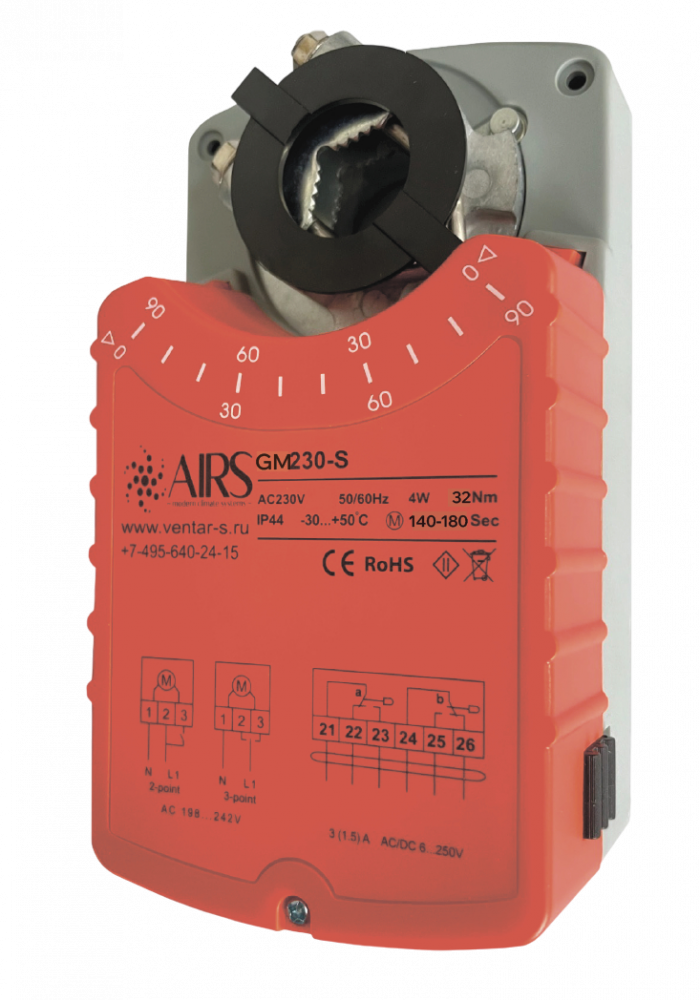

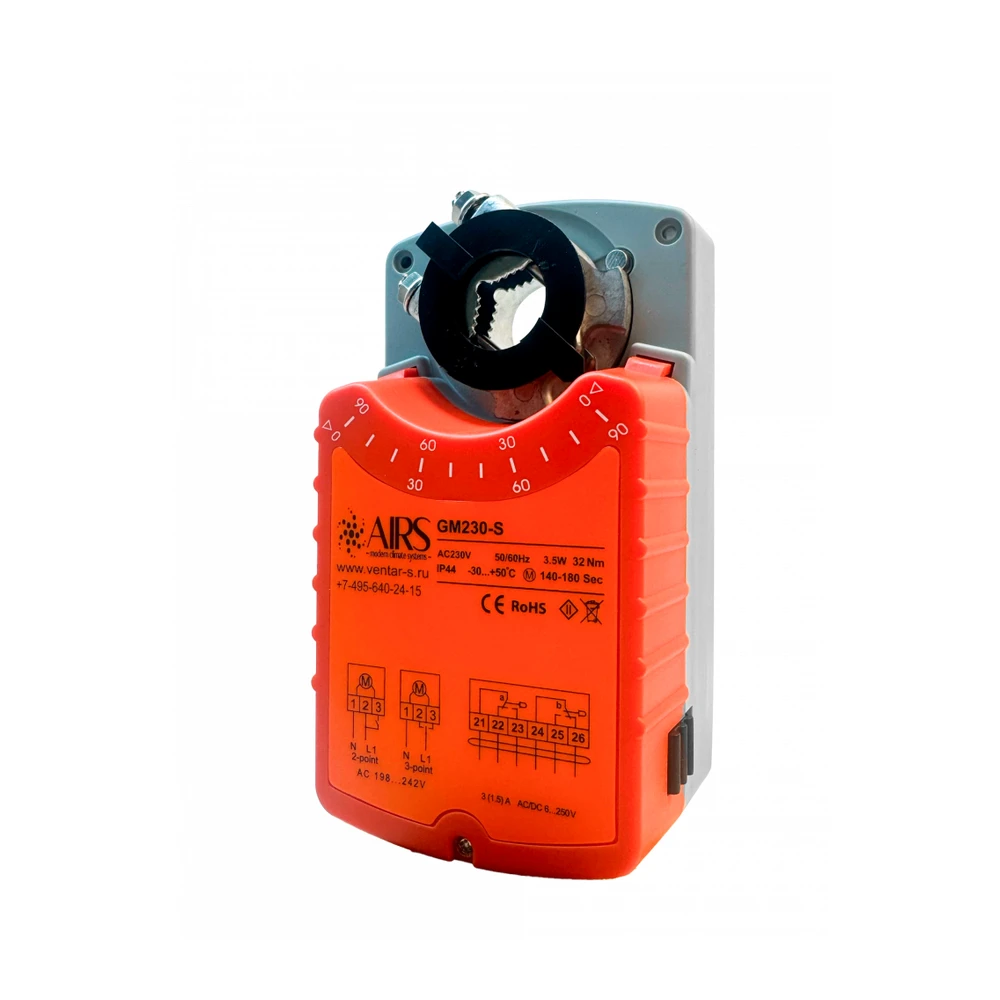

Электропривод AIRS GM230-S

Описание

Электропривод предназначен для управления воздушными клапанами систем общеобменнной вентиляции зданий и сооружений.

• Управление 2-х, 3-х позиционное
• Дополнительные концевые микропереключатели
• Напряжение питания ~230 В
• Управление воздушными клапанами площадью до 6,2 м²
• Крутящий момент 32 Нм

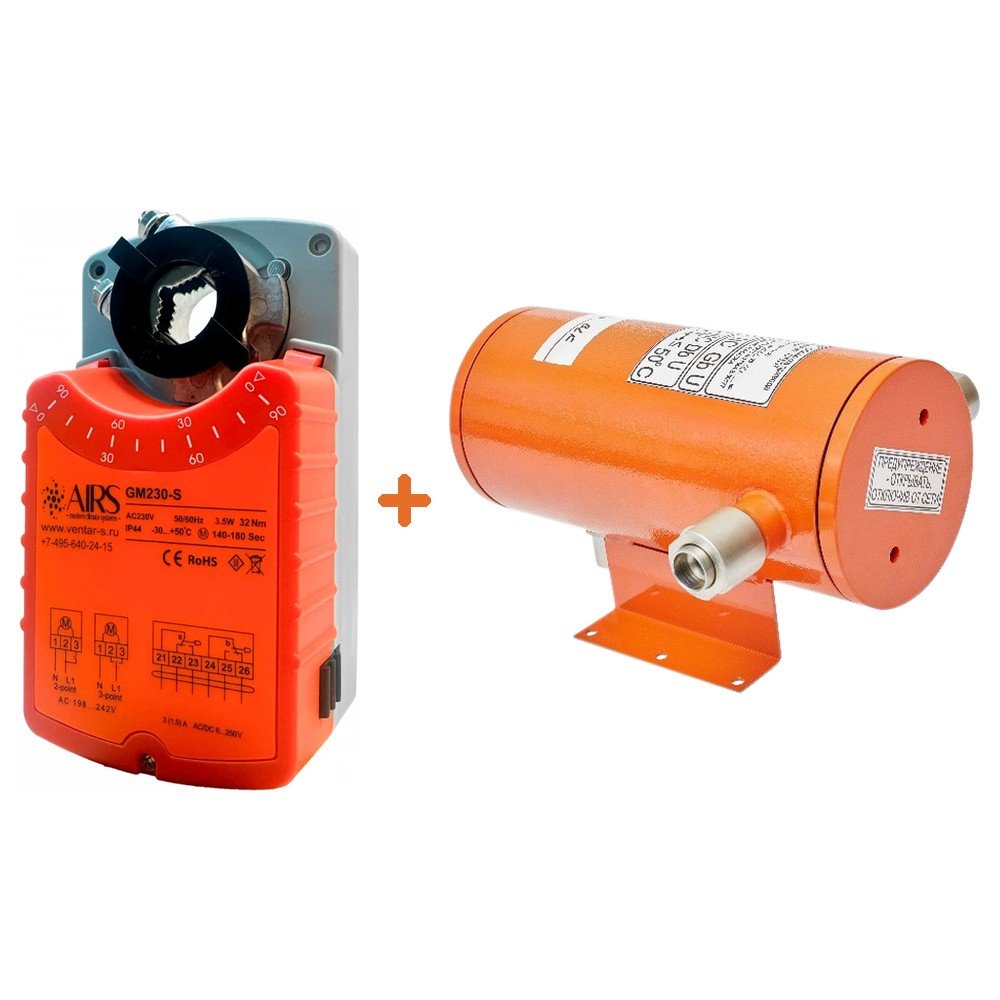

• Возможно взрывозащищенное исполнение

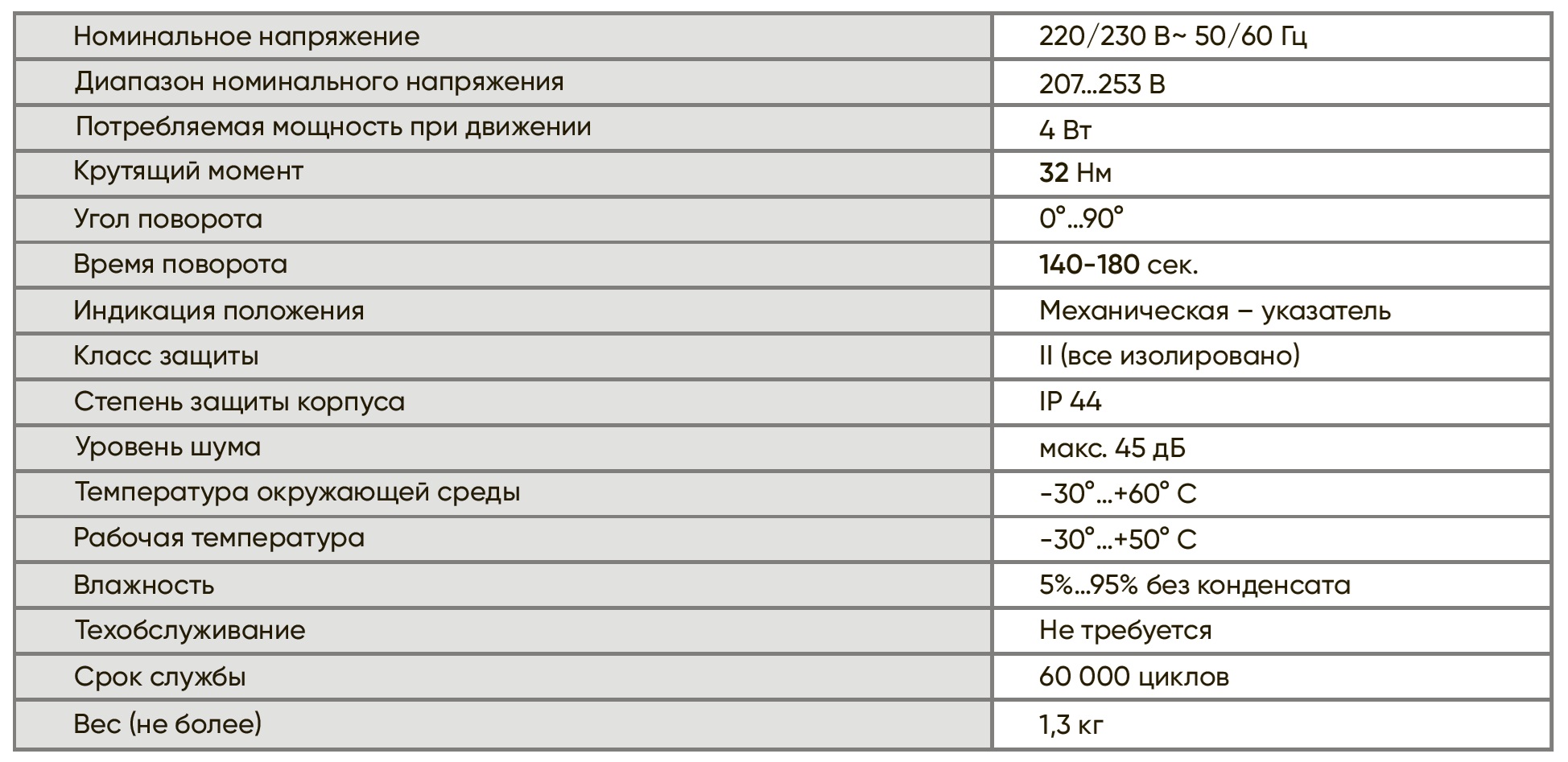

Характеристики

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

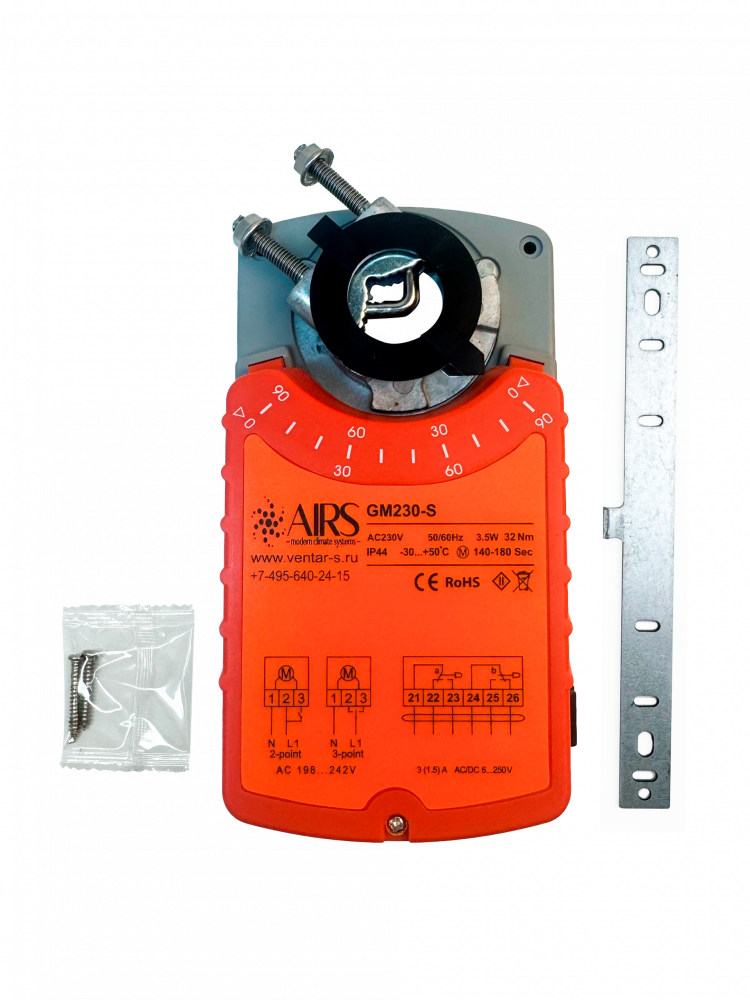

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Электропривод содержит два встроенных переключателя, которые могут устанавливаться на различный угол сигнализации. Промежуточное положение определяется по механическому указателю.

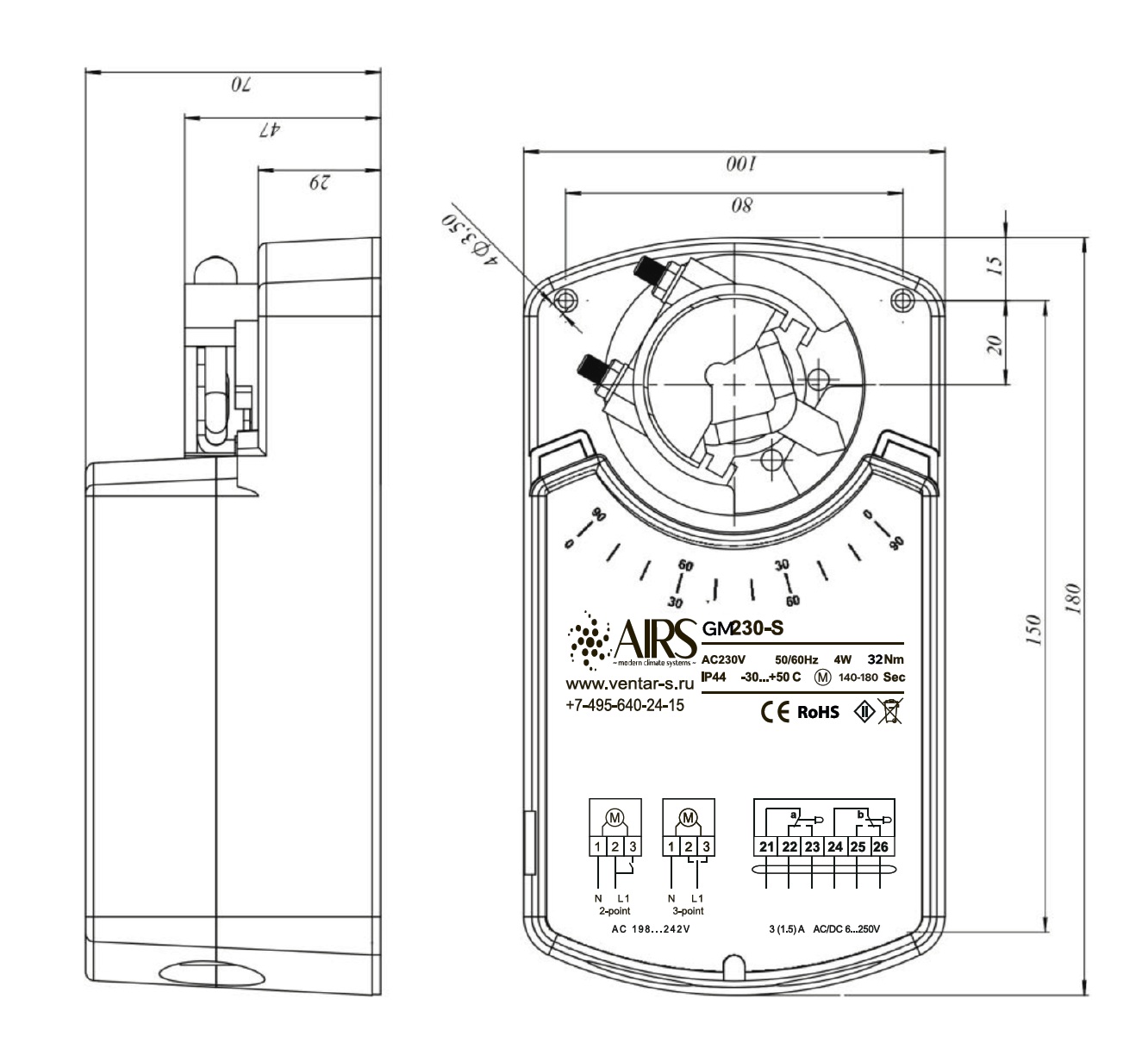

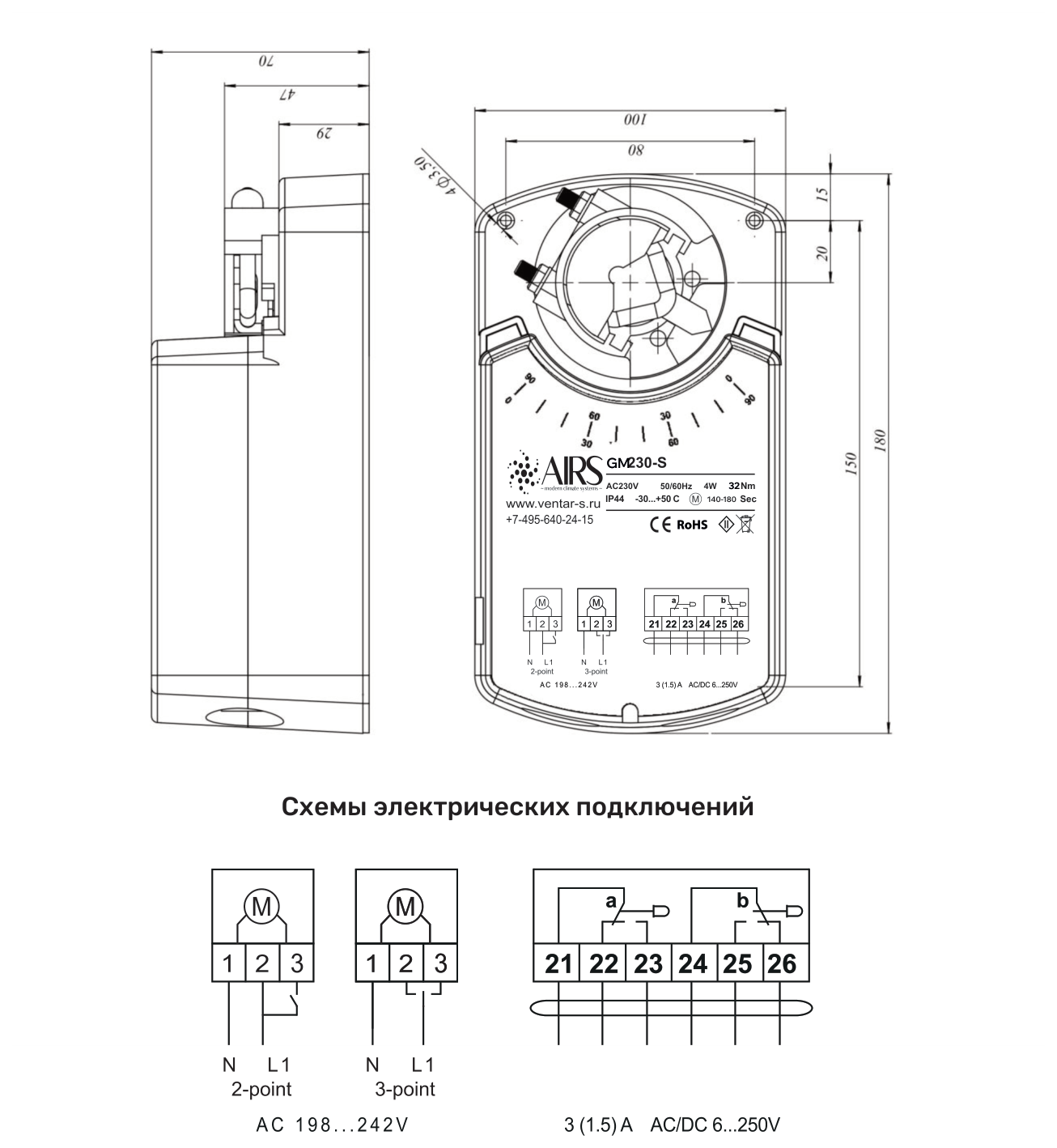

Чертёж размеров и схема подключения

Аналоги

AIRS GM230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo GM230A, BVM SM230-32. Модель Belimo — ближайшая по крутящему моменту (40 Нм у Belimo против 32 Нм у AIRS).
