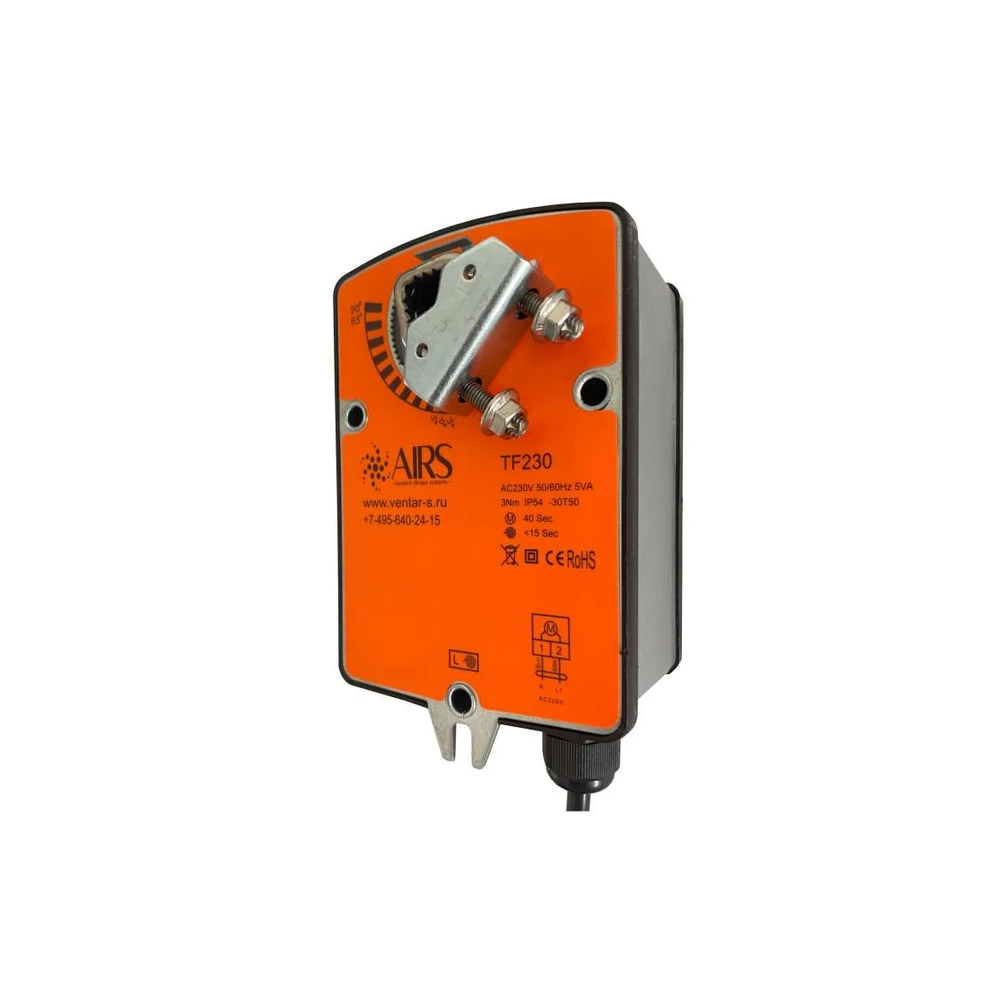

Электропривод AIRS TF230

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Электропривод с возвратной пружиной
• Напряжение питания ~ 230 В
• Крутящий момент 3 Нм
• Возможно взрывозащищенное исполнение

Характеристики

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 7…12 мм или квадрат 6…9 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку. TF230 AC230V 50/60Hz 5VA www.ventar-s.ru 3Nm IP54 -20T50 +7-495-640-24-15 40 Sec M <15 Sec RoHS M 1 2 BRN BLU N L 1 A C 2 3 0 V Схемы электрических подключений M 1 2 BRN BLU

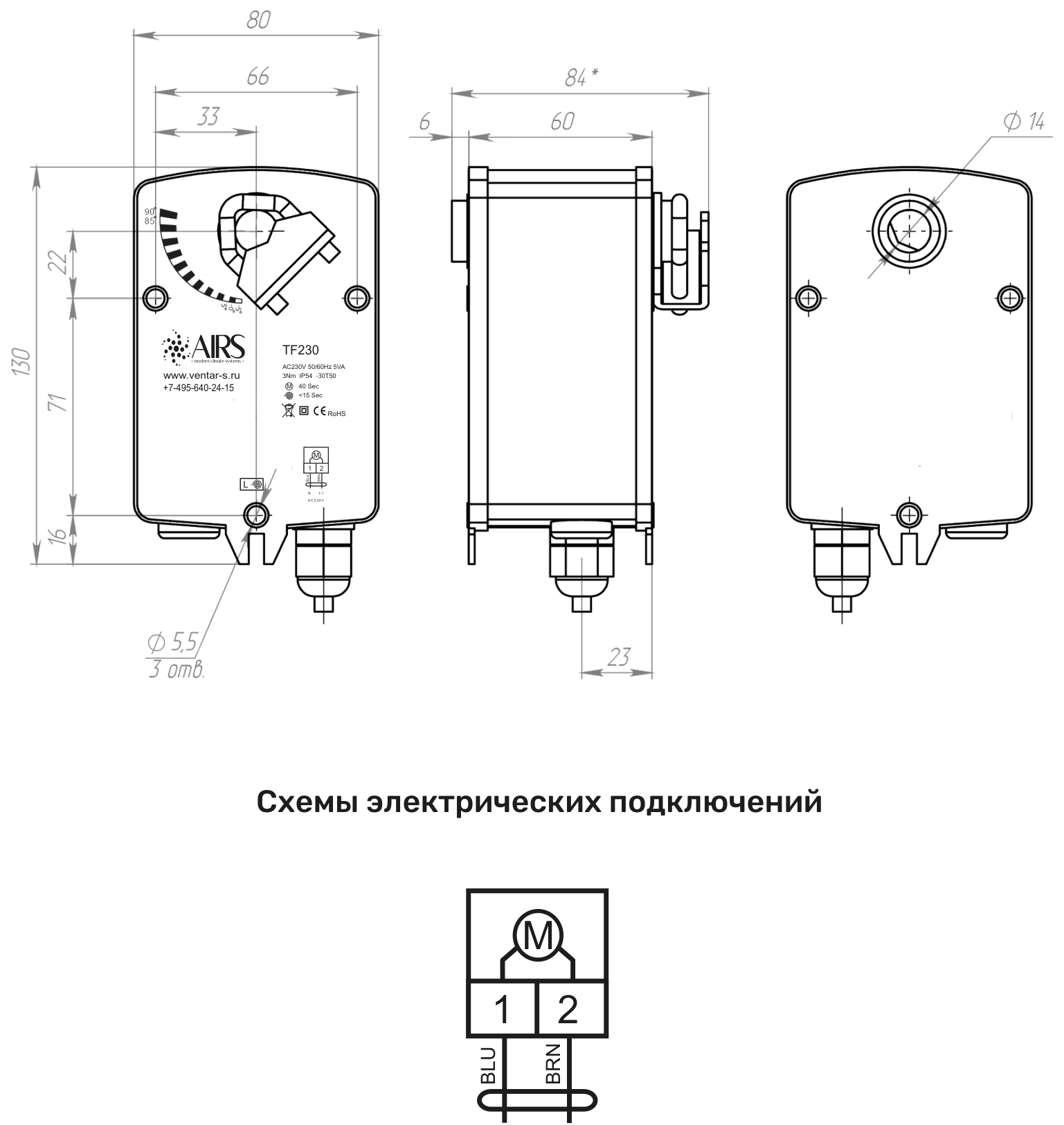

Чертёж размеров и схема подключения

Аналоги

AIRS TF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo TF, BVM TS03-24, Nanotek LF24B3.0, Lufberg DA03S24.
