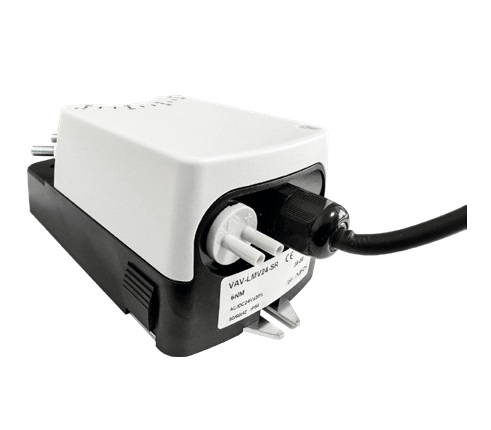

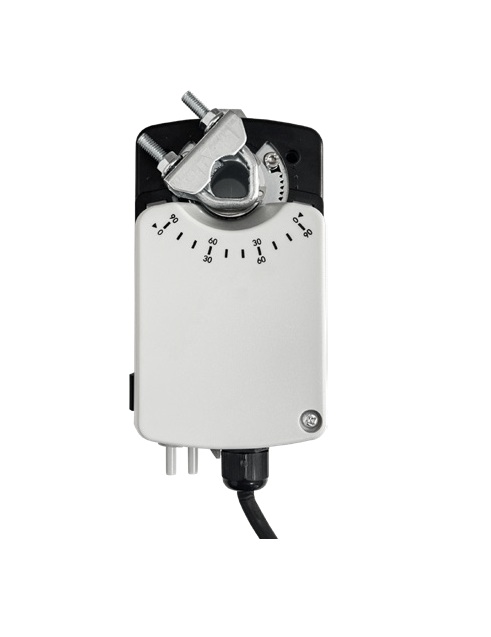

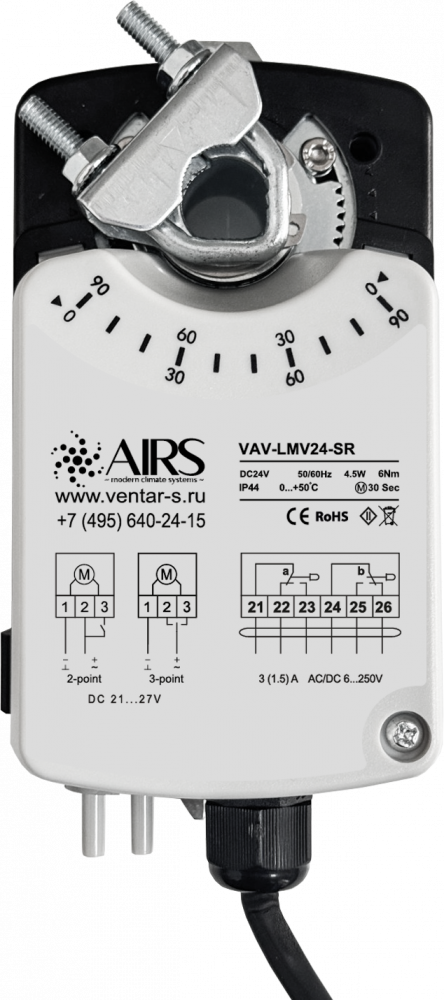

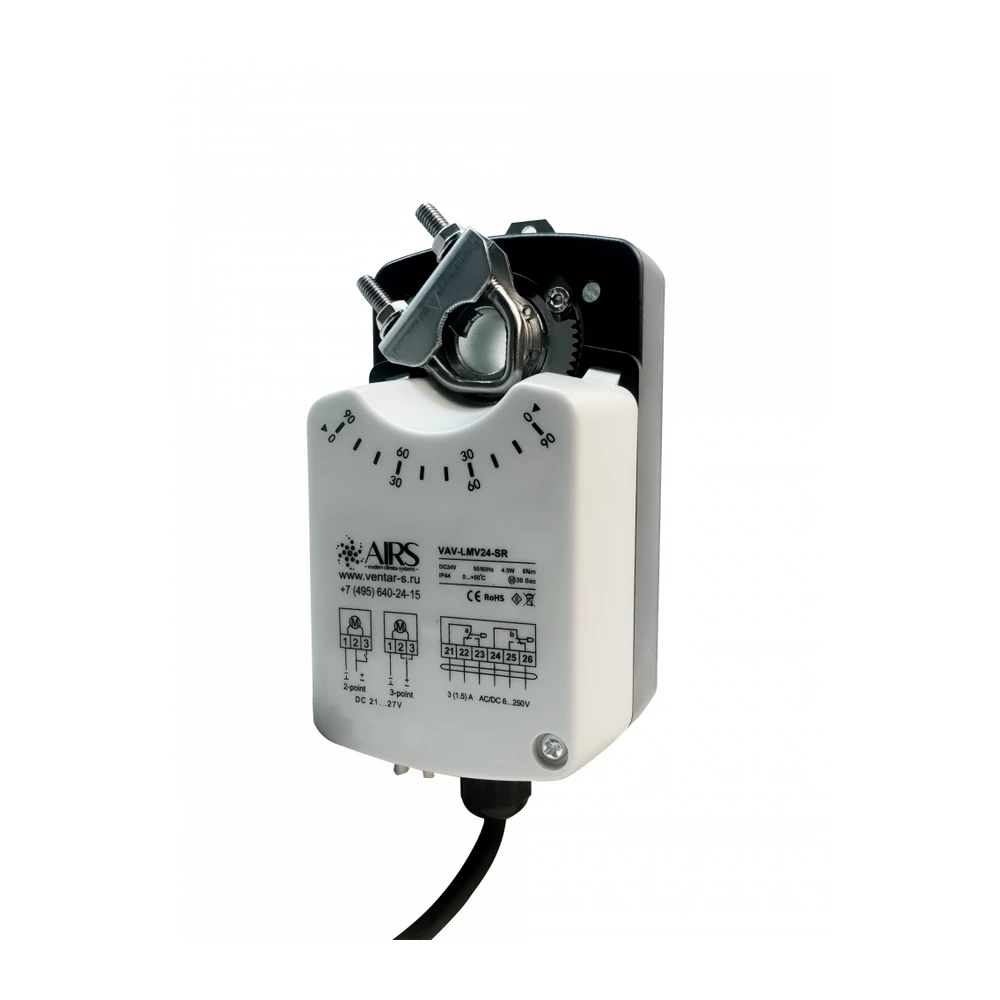

Электропривод для клапанов переменного расхода AIRS VAV-LMV24-SR

Работает с датчиками давления, температуры (NTC) и сигналами 0-10 VDC, поддерживает точное ПИД-регулирование (P+|+D) и функцию “мертвой зоны”, обеспечивая стабильное и надежное управление.

Особенности продукта

• Использование панели для задания температуры
• Выбор типа обратной связи по положению заслонки (0-10 В или 0-20 мА)
• Индикация, настройка и калибровка статического давления
• Ввод параметров воздуховода (диаметр и площадь)
• Питание: 24 V AC/DC / 3 VA
• Интерфейс: RS485, Modbus RTU
• Скорость передачи: 9600-76,8k bps (по умолчанию 9600 bps)
• Максимальное расстояние связи: до 1125 м
• Крутящий момент: 6 Nm
• Наработка: 60 000 циклов

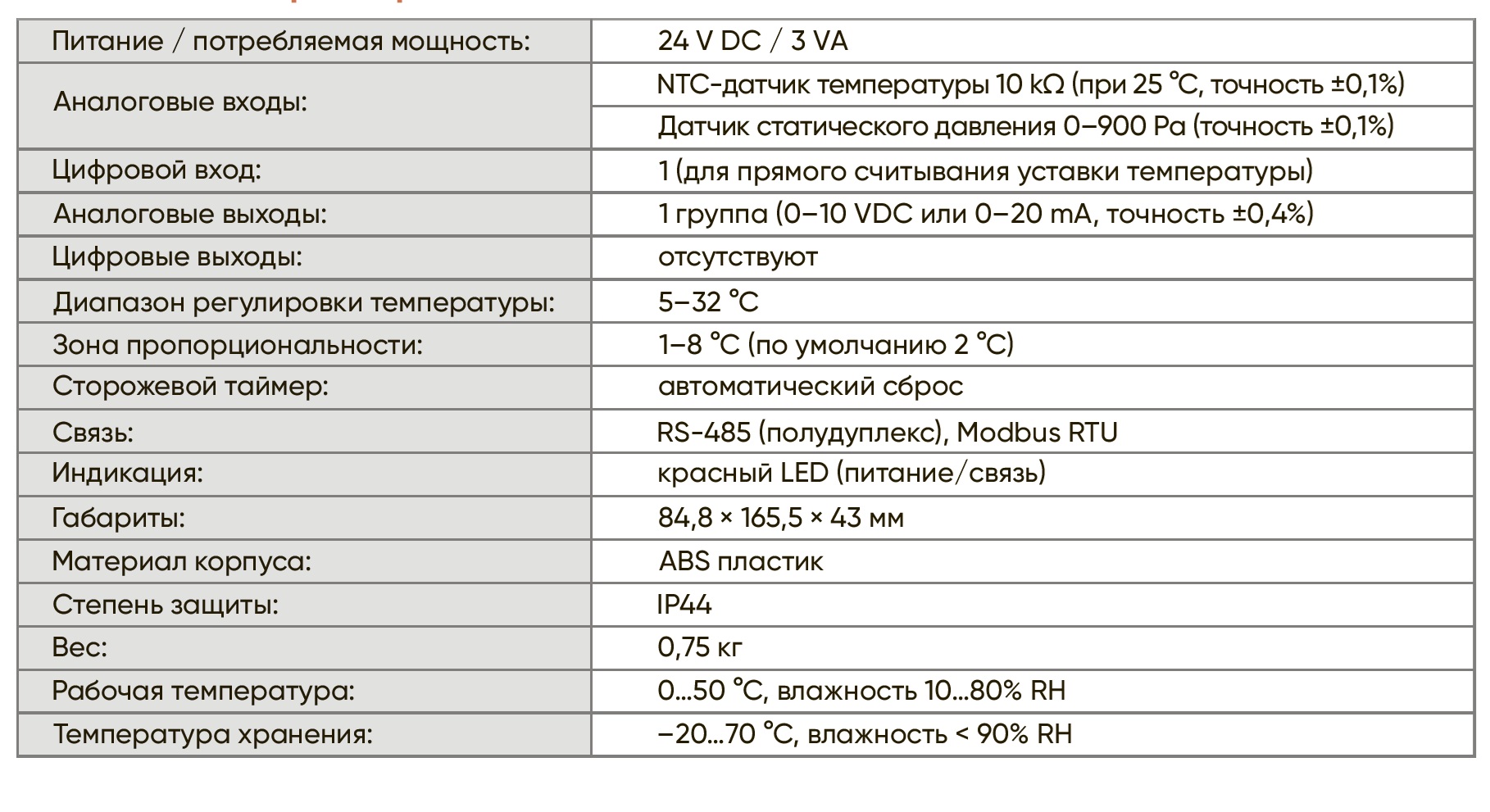

Технические характеристики

Основные функции

• Выбор источника температуры (панель / контроллер)
• Индикация, установка и калибровка температуры
• Защита от перегрузки двигателя, ручное управление
• Настройка минимального открытия заслонки
• Обратная связь: 0-10 В или 4-20 мА
• Отображение и настройка статического давления
• Ввод параметров воздуховода (диаметр и площадь)
• Настройка расхода воздуха (MAX / MIN)
• Отображение и регулировка скорости воздуха

Чертеж

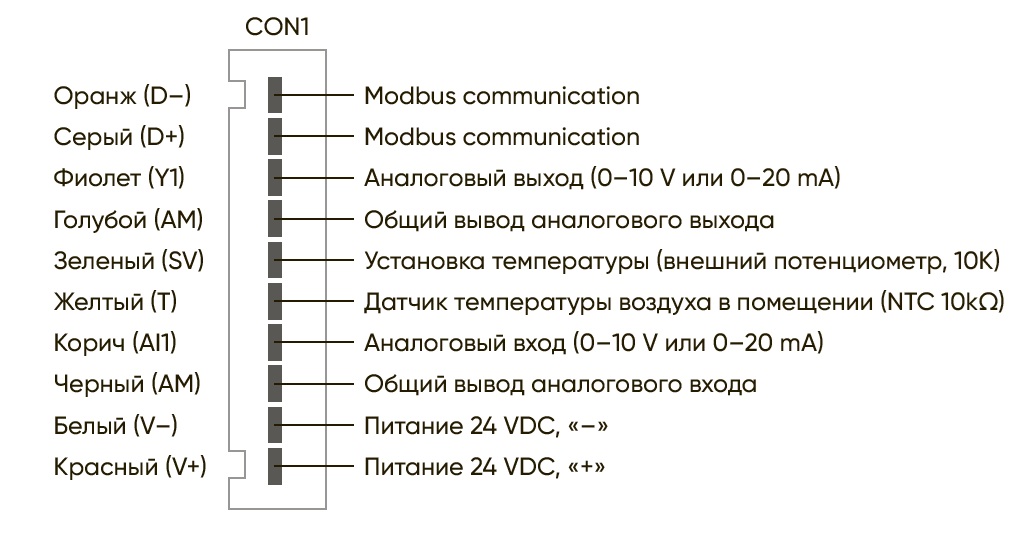

Схема подключения

Функции DIP-переключателей привода

Таблица установки адреса Modbus

Адрес устройства (ADD) задается с помощью DIP-переключателей DSW1 (1-5).

Положение “ON” соответствует включенному переключателю, “OFF” – выключенному.

Выбор типа сигналов AI и AO

Тип входных (AI) и выходных (AO) сигналов (напряжение или ток) задается с помощью перемычек (jumper) на плате привода, как показано в таблице:

Таблица адресов регистров Modbus

Для настройки электропривода AIRS VAV-LMV24-SR используйте специализированное ПО.

Ссылка для скачивания
