Блок плавного управления AIRS AVR-24

Name: Блок плавного управления AIRS AVR-24
Brand: AIRS
SKU: AIRS-AVR-24

Паспорт изделия / 3 975 Кб

Технический лист / 4 778 Кб

Скачать прайс-лист на электроприводы AIRS

Блок плавного управления положением электропривода AIRS 24В серии -SR. Ручное аналоговое регулирование 0-10 В, диапазон 0-100% с шагом 1%, IP32.

Описание

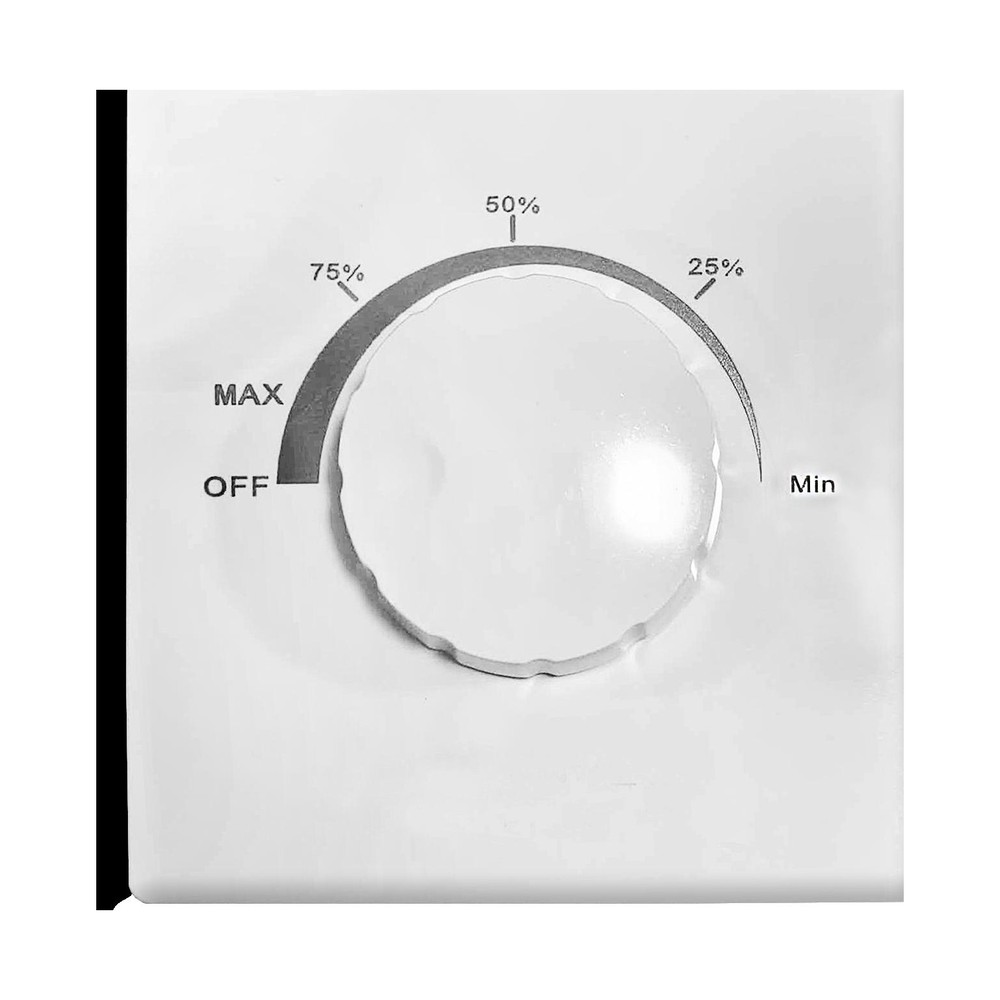

Блок плавного управления AIRS AVR-24 предназначен для точного и бесступенчатого регулирования положения воздушных заслонок в системах вентиляции, кондиционирования и воздушного отопления электроприводом AIRS 24В серии -SR. Вращение ручного регулятора на передней панели плавно изменяет уровень выходного аналогового сигнала в диапазоне 0-10 В: положение «OFF» и «min» соответствуют нулевому сигналу (0 В), «max» — максимальному (10 В). Электропривод AIRS -SR плавно и без рывков отрабатывает полученный сигнал, обеспечивая точное позиционирование заслонки. Один блок управления рассчитан на один электропривод.

Плавное аналоговое регулирование положения без рывков и ступеней
Простое ручное управление регулятором со шкалой 0-100%, шаг 1%
Низкое энергопотребление — менее 1 Вт
Компактный корпус IP32 для установки в шкаф, распаячную коробку или подрозетник

Характеристики

Описание		Блок плавного управления положением электропривода AIRS 24В серии -SR
Наименование		AIRS AVR-24
Напряжение		24 В DC ±10%
Управление		Ручное, плавное (аналоговое)
Тип выходного сигнала		0-10 В DC (для управления электроприводом)
Диапазон регулировки		0-100%, с шагом 1%
Диапазон регулирования угла поворота		0-90°
Потребление		менее 1 Вт
Пиковый выходной ток		3 А
Ручное управление		механический регулятор на панели блока управления
Индикация положения		механический указатель
Класс защиты		II (полная изоляция)
Влажность окруж. среды		5-95% RH, без образования конденсата
Степень защиты		IP32
Температура окруж. среды		-30…+50°C
Температура хранения		-30…+70°C
Обслуживание		не требуется
Соответствует стандартам		CE / RoHS / EAC / ISO
Габаритные размеры		86×86×35 мм (ШхВхГ), ручка +10 мм
Масса		< 0,150 кг
Совместимость		Электропривод AIRS 24В серии -SR (один блок управления — один электропривод)
Комплектация		блок управления AIRS AVR — 1 шт, руководство по эксплуатации — 1 экз.
Гарантия		12 месяцев

Монтаж и подключение

Устройство устанавливается в шкаф управления, распаячную коробку или подрозетник в местах, защищённых от прямого попадания влаги и пыли (в соответствии с IP32). Питание 24 В DC подключается к клеммам D+/D- блока, выходной сигнал 0-10 В DC — к клемме D+ блока и далее к электроприводу AIRS -SR: клемма 3 для приводов CM/LM/TM-SR, LF24-SR; клемма 5 для приводов NM/SM/RM/GM-SR. Подключение должно выполняться строго по схеме из паспорта изделия — нарушение схемы может привести к некорректной работе устройства или выходу его из строя.
