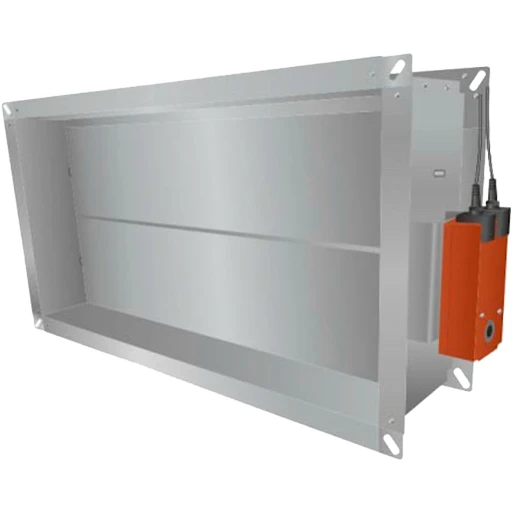

Клапан нормально закрытый КПП 90/120-НЗ-КЛ (канальный, многостворчатый)

Описание

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений. Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Предел огнестойкости клапанов:

• в режиме нормально закрытого – EI 90, EI 120

Двигательные механизмы, применяемые на клапанах:

• Привод электромагнитный 220(24)В с пружинным возвратом;
• Привод реверсивный без возвратной пружины 220(24)В;

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Взрывозащищённое (ВЗ)
• Многостворчатое (КЛ, СЛ, УВ)
• Коррозионностойкое (марка нерж. стали)

Опции:

• Клеммная колодка (К)
• Клеммная коробка (распаячная) (РК)
• Переходник (1*D(A-B)/2*F(A-B))
• Греющий кабель по периметру (ГК)
• Греющий кабель к приводу (УП)

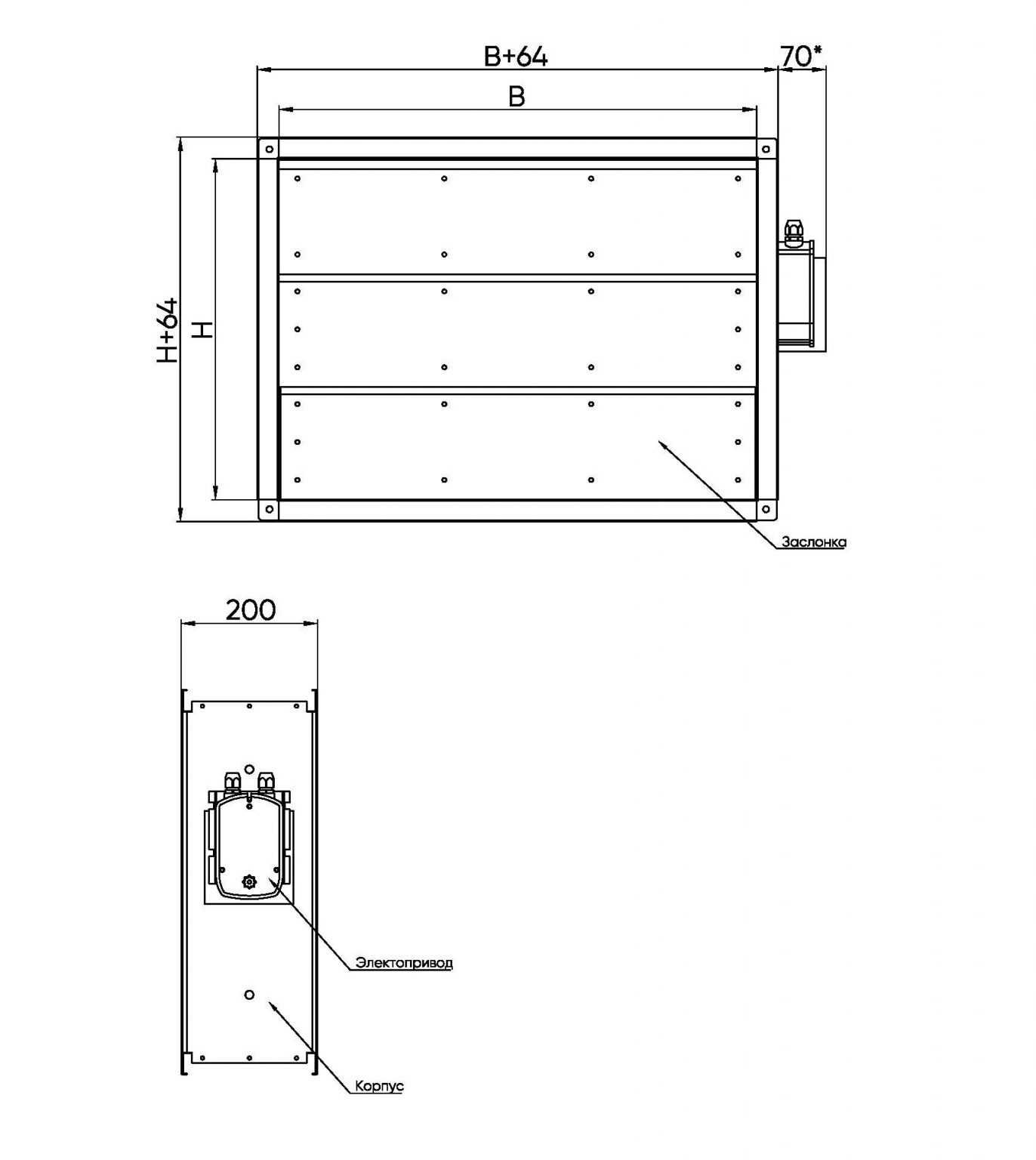

Клапан противопожарный нормально закрытый КПП состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса. Корпус, в зависимости от исполнения клапана имеет глубину от 160 мм до 250 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Фланцы на канальных клапанах шириной 30 мм, на стеновых клапанах 60 мм. Заслонки по типу многослойный сэндвич изготавливаются из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан при воздействии температуры свыше 140°С. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Виды исполнений клапанов разделяются на:

• одностворчатые с приводом снаружи корпуса, где вылет за пределы корпуса в обе стороны не регламентирован;
• одностворчатые с приводом внутри корпуса (не имеет вылет за лицевую сторону корпуса клапана);
• одностворчатые КС, где заслонка не имеет вылета за лицевую сторону корпуса клапана, но расположение привода снаружи;
• одностворчатые стенового исполнения С, где заслонка не имеет вылет за лицевую сторону корпуса клапана;
• многостворчатые канальные и стеновые КЛ(СЛ), где нет вылета заслонок за пределы корпуса
• многостворчатые УВ, где отсутствует вылет за лицевую сторону корпуса клапана, а также уменьшается вылет в противоположную сторону
• многостворчатые стеновые СЛ исполнение БО, где нет отсека под привод, от нет вылета заслонок за пределы корпуса, глубина клапана 230 мм.

Клапаны КПП нормально закрытые канального типа прямоугольного сечения сохраняют работоспособность вне зависимости от пространственной ориентации, но при условии горизонтального расположения оси вращения их лопаток. Клапаны стенового типа сохраняют работоспособность только при вертикальной установке. Пространственная ориентация клапана при его установке должна быть указана при заказе.

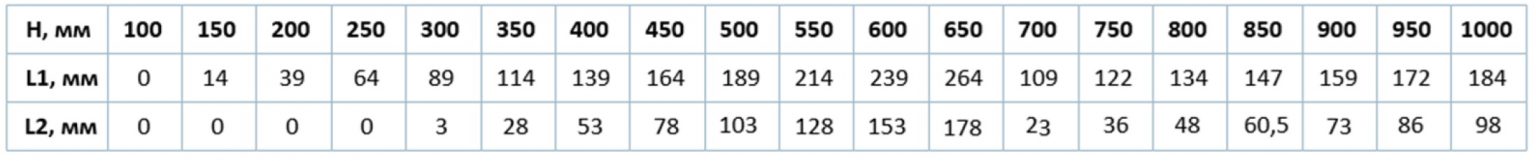

Вылет заслонки канального клапана огнестойкостью EI90 с приводом снаружи корпуса

Вылет заслонки канального клапана огнестойкостью EI120 с приводом снаружи корпуса (соответственно поменять значения)

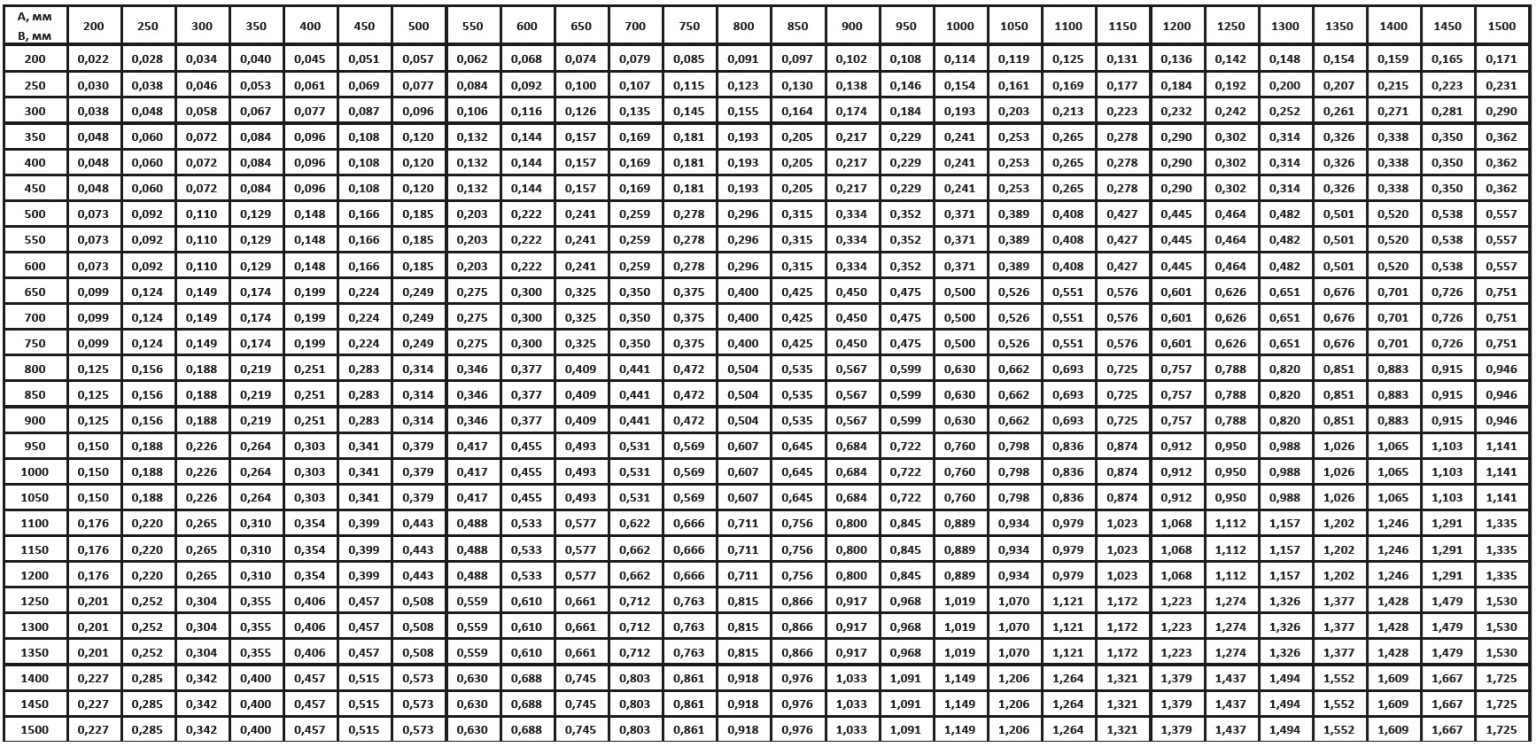

Площадь проходного сечения клапанов КПП-КЛ

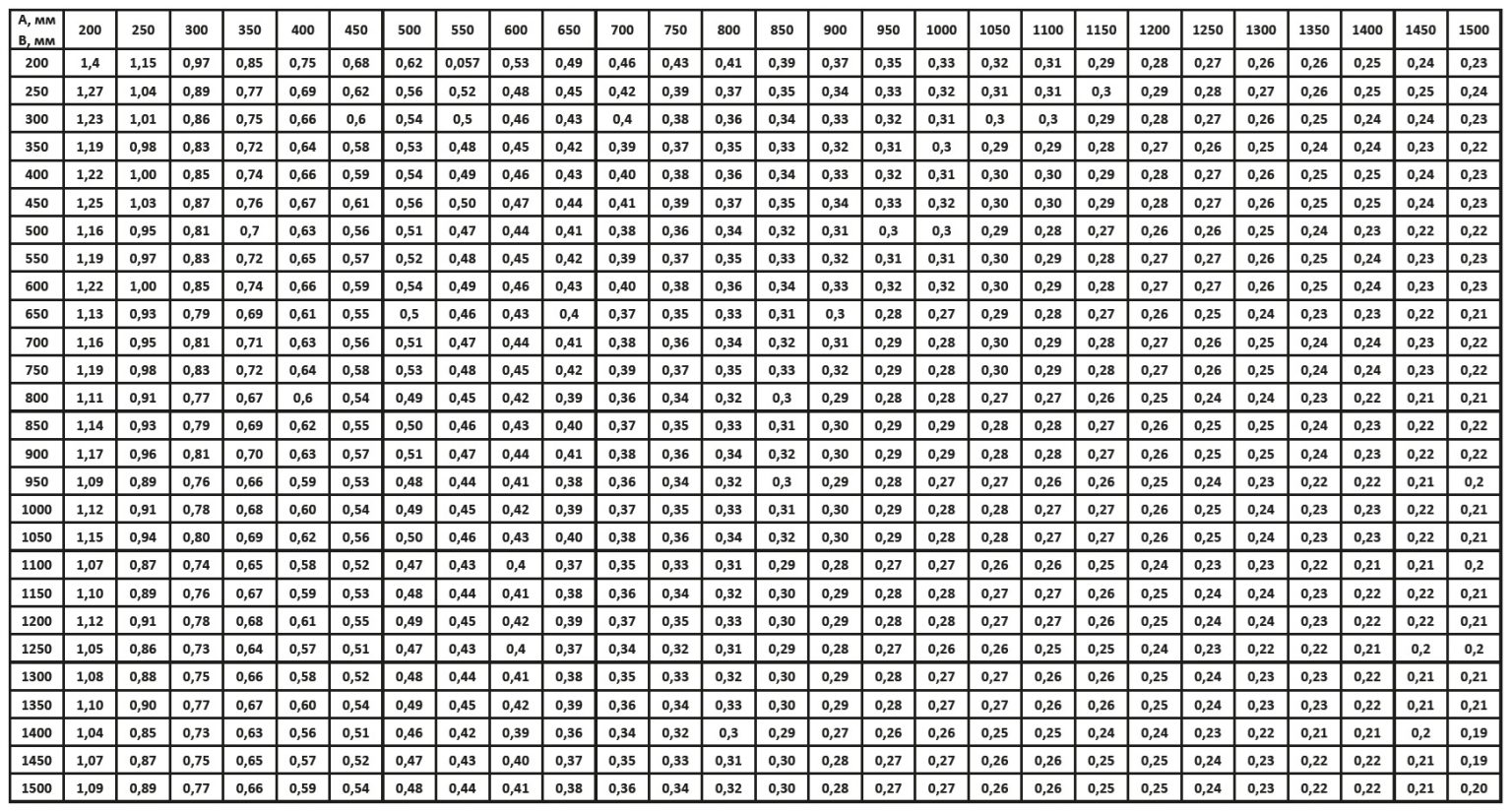

Коэффициенты местного сопротивления клапанов КПП-КЛ

Вес клапанов

Примечание:
В скобках указана масса клапанов с электромагнитным приводом

* производитель оставляет за собой право вносить изменения в параметры противопожарных клапанов в процессе их совершенствования
