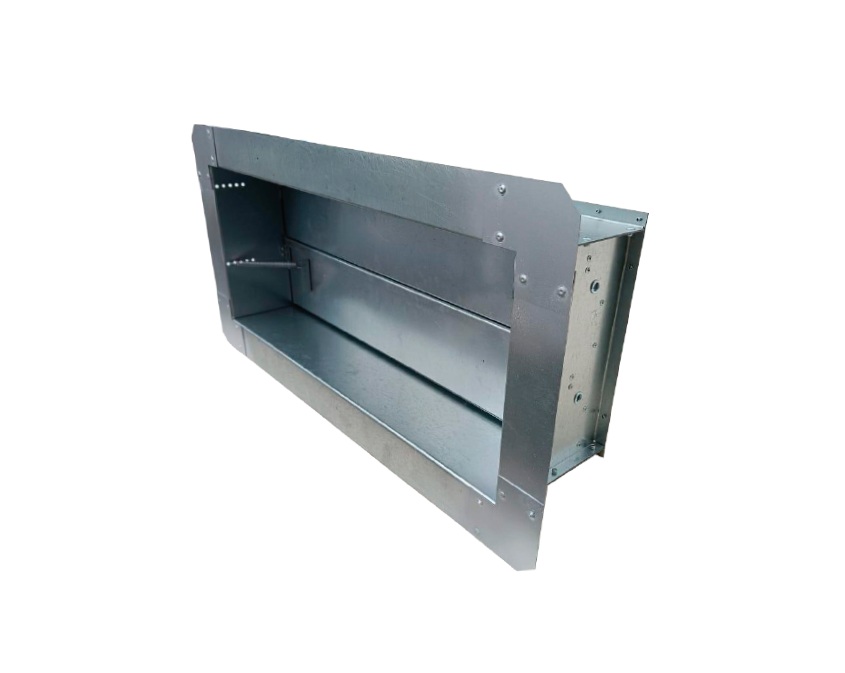

Клапан избыточного давления КПП 90,120-НЗ (КИД-СЛ) (стеновой, многостворчатый)

Описание

Клапан противопожарный нормально закрытый избыточного давления предназначен для возмещения объемов удаляемых продуктов горения из помещений путем компенсации подачи наружного воздуха.

Подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости.

Перепад давления на закрытой двери тамбур-шлюза от 20 Па до 150 Па, при известной производительности и напора вентиляционной системы, зависит от типоразмера клапана. Возврат заслонки в закрытое положение при падении давления настраивается на клапане при помощи регулировки пружин. При этом их натяжка должна быть минимально необходимой.

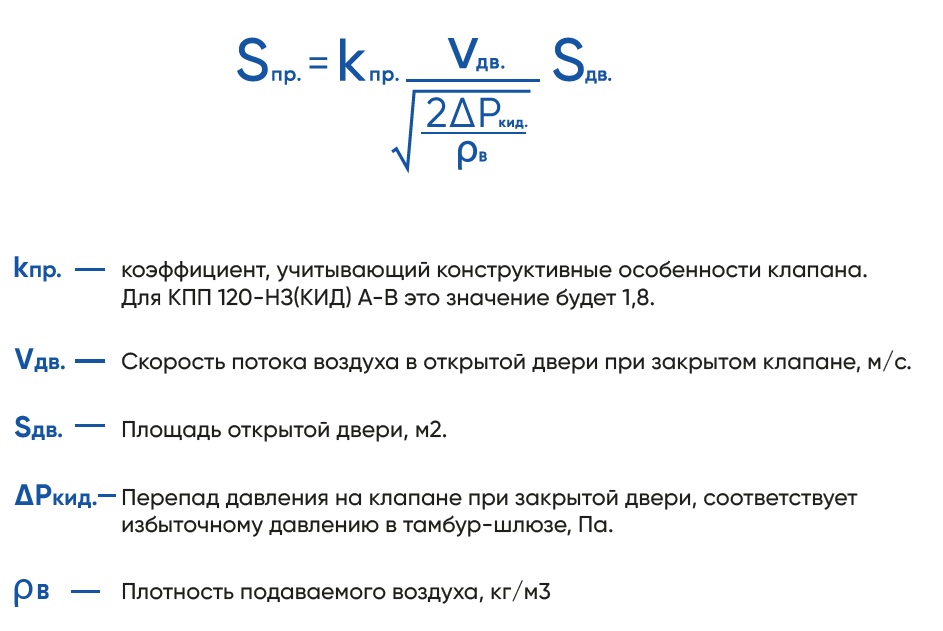

Для определения площади проема пользуйтесь формулой:

Клапан избыточного давления может быть прямого потока или обратного потока. При прямом потоке, его направление будет от крепежных фланцев (лицевая сторона) в сторону задней части клапана и заслонка открывается по потоку. В случае обратного исполнения, поток направлен к лицевой стороне, при этом заслонка открывается в сторону фланцев. Конструкция клапан обратного потока ОП имеет только многостворчатое исполнение.

Клапан изготавливается в противопожарном исполнении, соответствующем нормально закрытому клапану КПП-90(120) НЗ, имеющему сертификат соответствия Техническому регламенту ЕАЭС “О требованиях к средствам обеспечения пожарной безопасности и пожаротушения” (ТР ЕАЭС 043/2017).

Предел огнестойкости

• в режиме нормально закрытого – EI 90, EI 120

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Коррозионностойкое (марка нерж. стали)
• Многостворчатое (КЛ, СЛ, УВ)

Опции:

• Греющий кабель по периметру (ГК)
• Греющий кабель к приводу (УП)

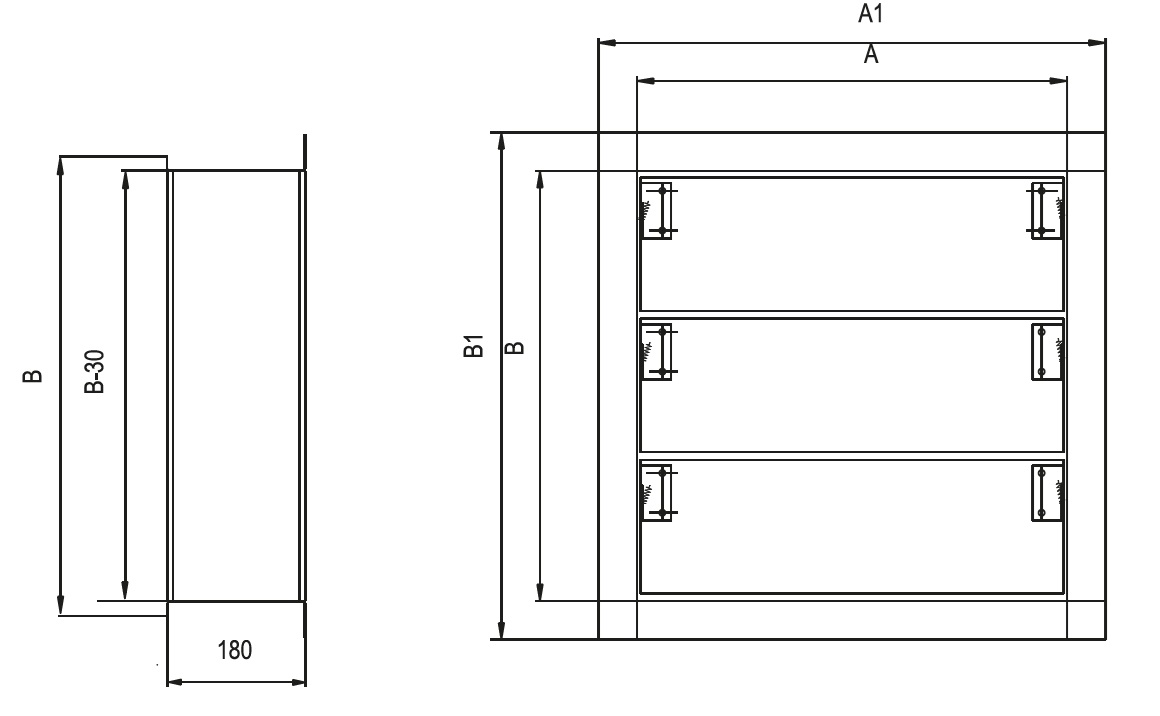

Чертеж клапана стенового многостворчатого

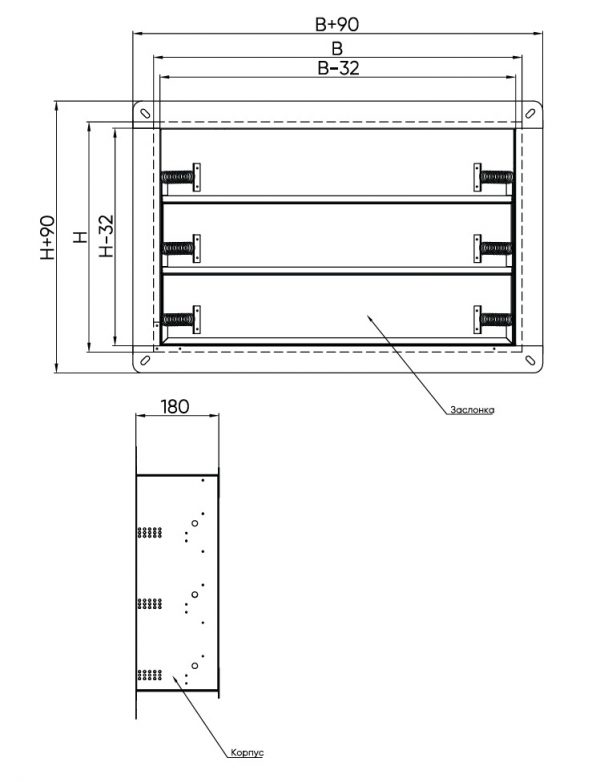

Чертеж клапана стенового многостворчатого ОП

Клапан противопожарный нормально закрытый избыточного давления КПП КИД состоит из корпуса, изготовленного из оцинкованной стали, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и одной или нескольких пружин, расположенных внутри корпуса. Корпус, в зависимости от исполнения клапана, имеет глубину от 180 мм до 200. Фланцы на канальных клапанах шириной 30 мм, на стеновых клапанах 60 мм. Заслонка коробчатого типа набивается огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента). При перепаде давления заслонка(ки) открываются. При снятии перепада давления пружины возвращают заслонку в нормальное положение.

Виды исполнений клапанов разделяются на:

• одностворчатые канального исполнения, где есть вылет заслонки за пределы корпуса в сторону задней части клапана;
• одностворчатые стенового исполнения, где есть вылет заслонки за пределы корпуса в сторону задней части клапана;
• многостворчатые канальные и стеновые КЛ(СЛ), где нет вылета заслонок за пределы корпуса;
• многостворчатые УВ, где отсутствует вылет за лицевую сторону корпуса клапана, а также уменьшается вылет в противоположную сторону;
• многостворчатые канальные и стеновые обратного потока ОП, где нет вылета заслонок за пределы корпуса.

Установка клапана нормально закрытого избыточного давления КИД должна быть в вертикальном положении. Ось заслонки в горизонтальном положении. При установке предусмотреть свободный доступ к пружинам для регулировки клапана.

Вылет заслонки за пределы корпуса клапанов КПП 120-НЗ (КИД-С) А-В, мм

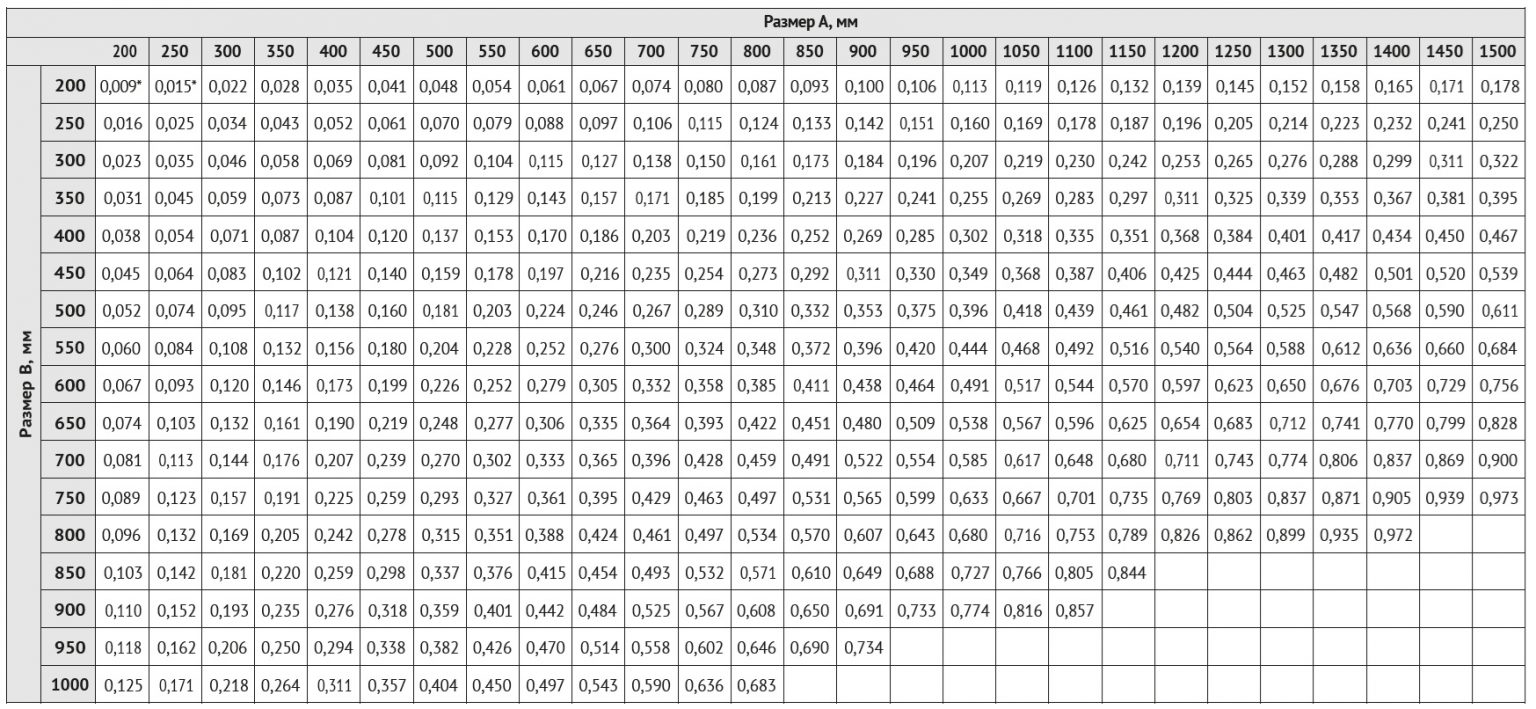

Площадь проходного сечения клапана КПП 120-НЗ (КИД-С) А-В-…, м²

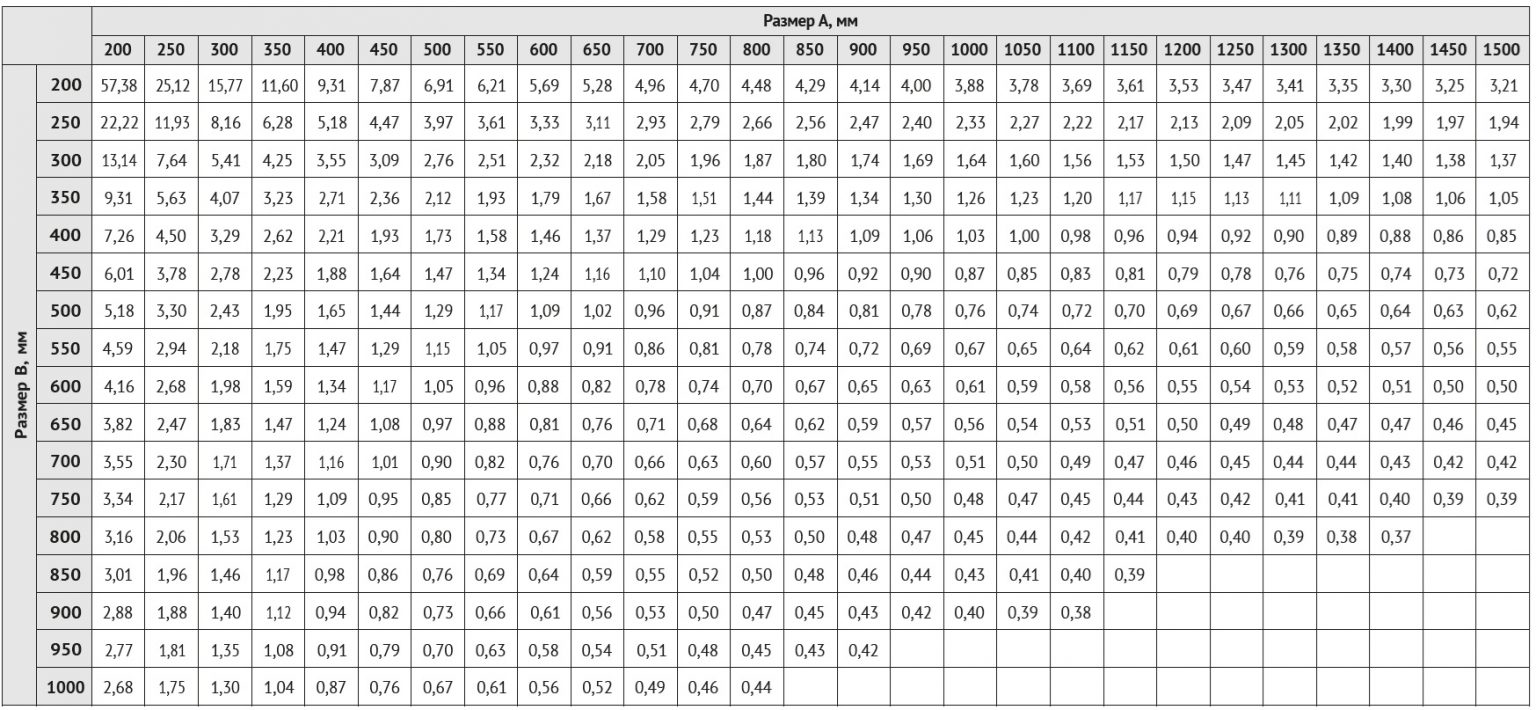

Коэффициент местного сопротивления клапанов КПП 120-НЗ (КИД-С) А-В

* производитель оставляет за собой право вносить изменения в параметры и размеры противопожарных клапанов в процессе их совершенствования
