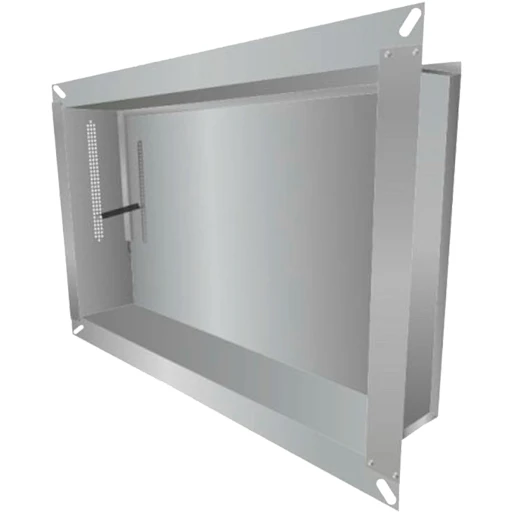

Клапан избыточного давления КПП 90,120-НЗ (КИД-С) (стеновой, одностворчатый)

Описание

Клапан противопожарный нормально закрытый избыточного давления предназначен для возмещения объемов удаляемых продуктов горения из помещений путем компенсации подачи наружного воздуха.

Подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости.

Перепад давления на закрытой двери тамбур-шлюза от 20 Па до 150 Па, при известной производительности и напора вентиляционной системы, зависит от типоразмера клапана. Возврат заслонки в закрытое положение при падении давления настраивается на клапане при помощи регулировки пружин. При этом их натяжка должна быть минимально необходимой.

Для определения площади проема пользуйтесь формулой:

Клапан избыточного давления может быть прямого потока или обратного потока. При прямом потоке, его направление будет от крепежных фланцев (лицевая сторона) в сторону задней части клапана и заслонка открывается по потоку. В случае обратного исполнения, поток направлен к лицевой стороне, при этом заслонка открывается в сторону фланцев. Конструкция клапан обратного потока ОП имеет только многостворчатое исполнение.

Клапан изготавливается в противопожарном исполнении, соответствующем нормально закрытому клапану КПП-90(120) НЗ, имеющему сертификат соответствия Техническому регламенту ЕАЭС “О требованиях к средствам обеспечения пожарной безопасности и пожаротушения” (ТР ЕАЭС 043/2017).

Предел огнестойкости

• в режиме нормально закрытого – EI 90, EI 120

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Коррозионностойкое (марка нерж. стали)
• Многостворчатое (КЛ, СЛ, УВ)

Опции:

• Греющий кабель по периметру (ГК)
• Греющий кабель к приводу (УП)

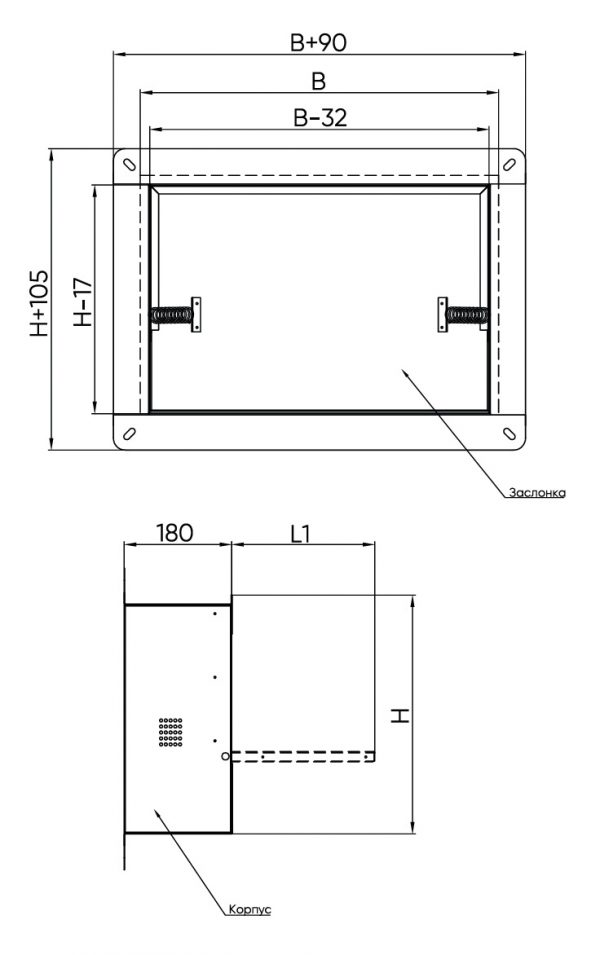

Чертеж клапана стенового одностворчатого

Клапан противопожарный нормально закрытый избыточного давления КПП КИД состоит из корпуса, изготовленного из оцинкованной стали, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и одной или нескольких пружин, расположенных внутри корпуса. Корпус, в зависимости от исполнения клапана, имеет глубину от 180 мм до 200. Фланцы на канальных клапанах шириной 30 мм, на стеновых клапанах 60 мм. Заслонка коробчатого типа набивается огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента). При перепаде давления заслонка(ки) открываются. При снятии перепада давления пружины возвращают заслонку в нормальное положение.

Виды исполнений клапанов разделяются на:

• одностворчатые канального исполнения, где есть вылет заслонки за пределы корпуса в сторону задней части клапана;
• одностворчатые стенового исполнения, где есть вылет заслонки за пределы корпуса в сторону задней части клапана;
• многостворчатые канальные и стеновые КЛ(СЛ), где нет вылета заслонок за пределы корпуса;
• многостворчатые УВ, где отсутствует вылет за лицевую сторону корпуса клапана, а также уменьшается вылет в противоположную сторону;
• многостворчатые канальные и стеновые обратного потока ОП, где нет вылета заслонок за пределы корпуса.

Установка клапана нормально закрытого избыточного давления КИД должна быть в вертикальном положении. Ось заслонки в горизонтальном положении. При установке предусмотреть свободный доступ к пружинам для регулировки клапана.

Вылет заслонки за пределы корпуса клапанов КПП 120-НЗ (КИД-С) А-В, мм

Площадь проходного сечения клапана КПП 120-НЗ (КИД-С) А-В-…, м²

Коэффициент местного сопротивления клапанов КПП 120-НЗ (КИД-С) А-В
