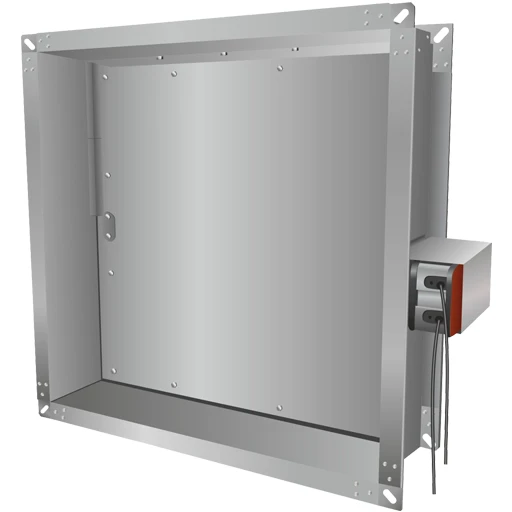

Клапан нормально открытый КПП 90/120-МН-НО (канальный)

Описание

Нормально открытые клапаны применяются в системах общеобменной вентиляции, кондиционирования и воздушного отопления в целях предотвращения проникновения по воздуховодам в помещения огня, продуктов горения (дыма) во время пожара, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Устанавливать клапаны следует в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции (Согласно пункта 6.11 Свода Правил 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования»). Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Предел огнестойкости клапанов

• в режиме нормально открытого – EI 90, EI 120

Двигательные механизмы, применяемые на клапанах:

• Привод электромагнитный 220(24)В с пружинным возвратом;
• Привод электромеханический с возвратной пружиной 220(24)В;
• Привод реверсивный без возвратной пружины 220(24)В;

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Коррозионностойкое (марка нерж. стали)
• Многостворчатое (КЛ, СЛ, УВ)
• Взрывозащищённое (ВЗ)

Опции:

• Терморазмыкающее устройство (ТРУ)
• Клеммная колодка (К)
• Клеммная коробка (распаячная) (РК)
• Переходник (1*D(A-B)/2*D(A-B))
• Греющий кабель по периметру (ГК)
• Греющий кабель к приводу (УП)

Клапан противопожарный нормально открытый состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса. Корпус, в зависимости от огнестойкости и исполнения клапана, имеет глубину от 200 мм до 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Фланцы на канальных клапанах шириной 30 мм, на стеновых клапанах 60мм. Заслонки по типу многослойный сэндвич изготавливаются из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан при воздействии температуры свыше 140°С.

В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. При нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

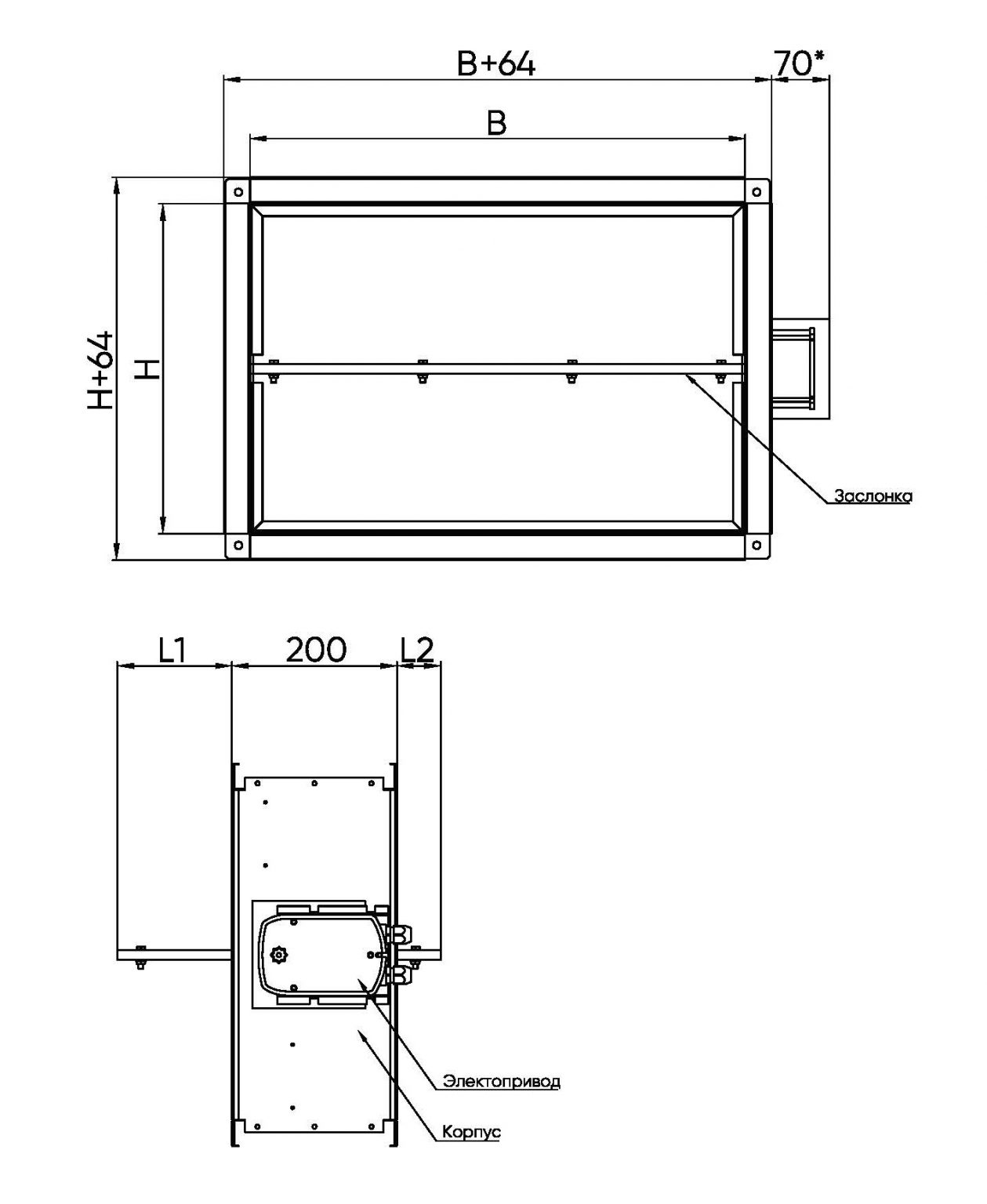

Чертеж клапана 90мин НО, корпус 200мм

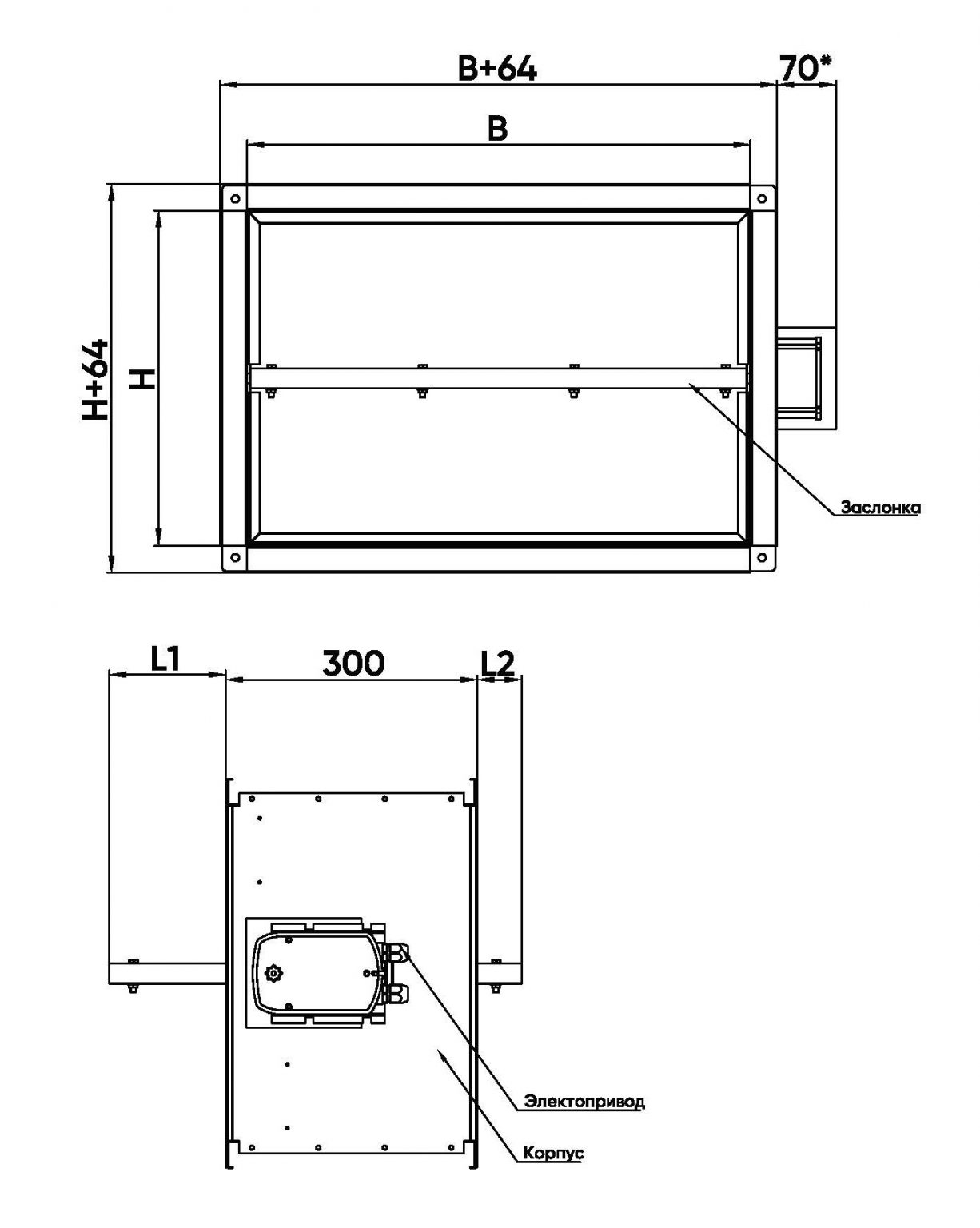

Чертеж клапана 120мин НО, толще заслонка, корпус 300мм

Виды исполнений клапанов разделяются на:

• одностворчатые с приводом снаружи корпуса, где вылет за пределы корпуса в обе стороны не регламентирован;
• одностворчатые с приводом внутри корпуса (не имеет вылет за лицевую сторону корпуса клапана);
• одностворчатые КС, где заслонка не имеет вылета за лицевую сторону корпуса клапана, но расположение привода снаружи;
• одностворчатые стенового исполнения С, где заслонка не имеет вылет за лицевую сторону корпуса клапана;
• многостворчатые канальные и стеновые КЛ(СЛ), где нет вылета заслонок за пределы корпуса.
• многостворчатые УВ, где отсутствует вылет за лицевую сторону корпуса клапана, а также уменьшается вылет в противоположную сторону.

Клапан КПП нормально закрытые канального типа прямоугольного сечения сохраняют работоспособность вне зависимости от пространственной ориентации, но при условии горизонтального расположения оси вращения их лопаток. Клапаны стенового типа сохраняют работоспособность только при вертикальной установке. Пространственная ориентация клапана при его установке должна быть указана при заказе.

Вылет заслонки канального клапана огнестойкостью EI90 с приводом снаружи корпуса

Вылет заслонки канального клапана огнестойкостью EI120 с приводом снаружи корпуса

Площадь проходного сечения М² канальных клапанов КПП

Коэффициенты местного сопротивления клапанов КПП

Вес клапанов КПП

* производитель оставляет за собой право вносить изменения в параметры и размеры противопожарных клапанов в процессе их совершенствования

Обозначение маркировки

* опции в маркировке прописываются через дефис в зависимости от необходимости
