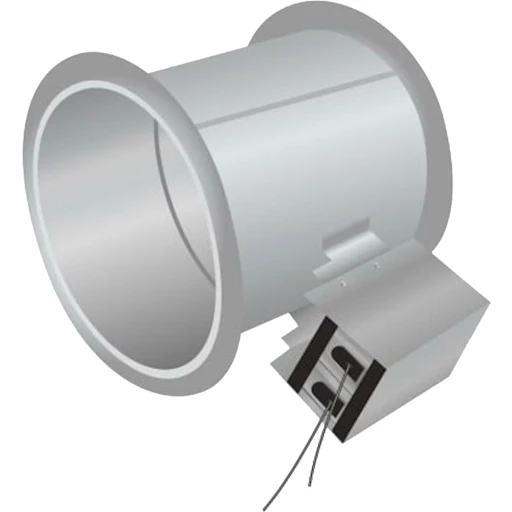

Клапан нормально открытый круглый ПРОК 90/120-НО-ФЛ (на фланцевом соединении)

Описание

Клапан противопожарный нормально открытый ПРОК состоит из корпуса 1 мм оцинкованной стали круглой формы, привода, расположенного снаружи корпуса и огнеупорной заслонки из негорючих минеральных материалов. Корпус, в зависимости от размера клапана, имеет длину 200–280 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Клапан имеет ниппельный или фланцевый типы соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонки по типу многослойный сэндвич изготавливаются из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан при воздействии температуры свыше 140°С.

В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. При нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Клапаны ПРОК нормально открытые канального типа прямоугольного сечения сохраняют работоспособность вне зависимости от пространственной ориентации.

Предел огнестойкости клапанов:

• в режиме нормально закрытого – EI 90, EI 120

Двигательные механизмы, применяемые на клапанах:

• Привод электромагнитный 220(24)В с пружинным возвратом;
• Привод электромеханический с возвратной пружиной 220(24)В;
• Привод реверсивный без возвратной пружины 220(24)В.

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Коррозионностойкое (марка нерж. стали)
• Многостворчатое (КЛ, СЛ, УВ)
• Взрывозащищённое (ВЗ)

Опции:

• Терморазмыкающее устройство (ТРУ)
• Клеммная колодка (К)
• Клеммная коробка (распаячная) (РК)
• Переходник (1*D(A-B)/2*D(A-B))
• Греющий кабель по периметру (ГК)
• Греющий кабель к приводу (УП)

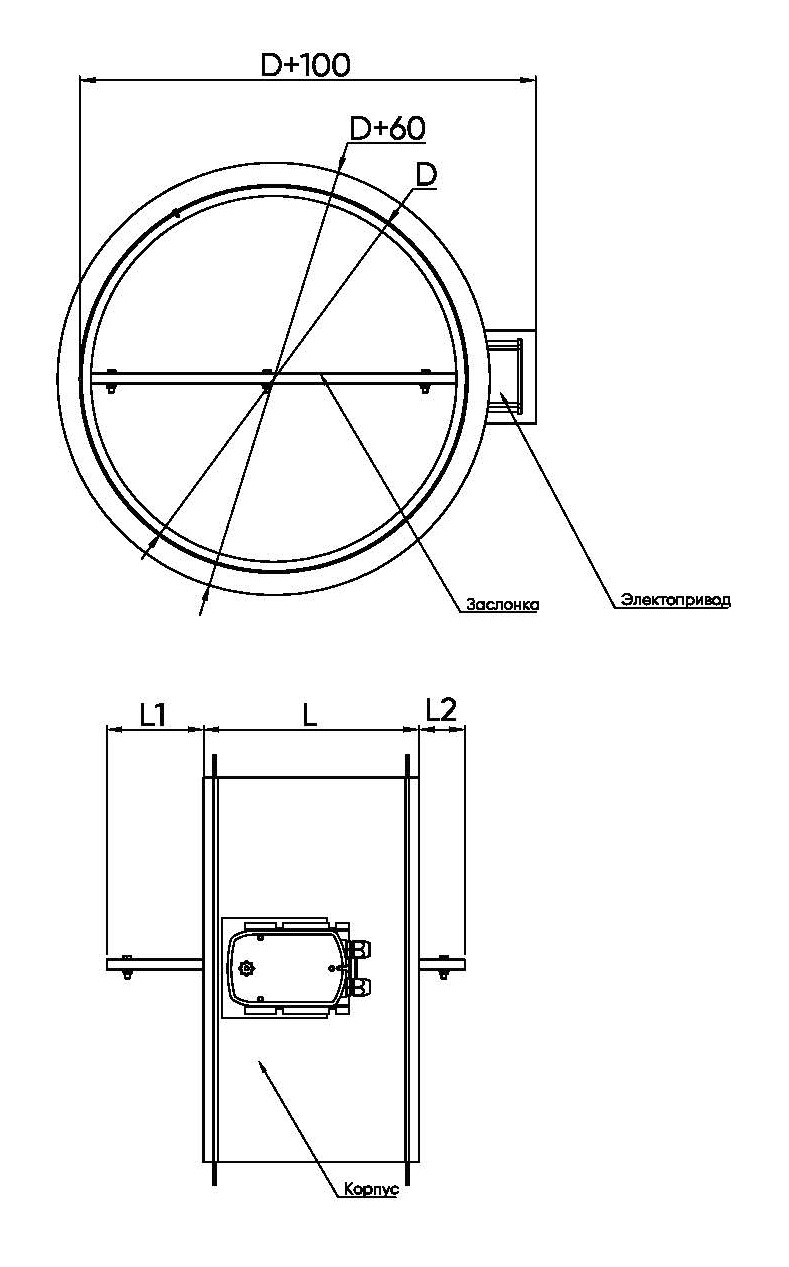

Чертеж клапана круглого на фланцевом соединении

Вылет заслонки клапанов ПРОК:

Вылет заслонки клапана огнестойкостью EI90 с приводом снаружи корпуса

Вылет заслонки клапана огнестойкостью EI120 с приводом снаружи корпуса (соответственно поменять значения)

Площадь проходного сечения клапанов ПРОК

Коэффициенты местного сопротивления клапанов ПРОК

Вес клапанов ПРОК

* производитель оставляет за собой право вносить изменения в параметры и размеры противопожарных клапанов в процессе их совершенствования
