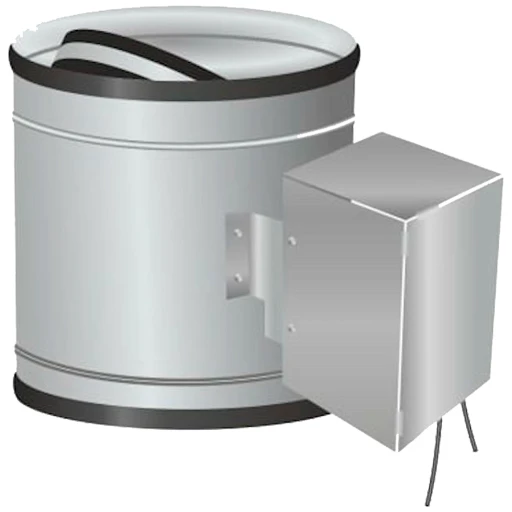

Клапан нормально закрытый круглый ПРОК 90/120-НЗ-Нп (на ниппельном соединении)

Описание

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе компенсирующей подачи) и удаления продуктов горения из защищаемых помещений. Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза “О требованиях к средствам обеспечения пожарной безопасности и пожаротушения” (ТР ЕАЭС 043/2017).

Клапан противопожарный нормально закрытый ПРОК состоит из корпуса 1 мм оцинкованной стали круглой формы, привода, расположенного снаружи корпуса и огнеупорной заслонки из негорючих минеральных материалов. Корпус, в зависимости от размера клапана, имеет длину 200–280 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Клапан имеет ниппельный или фланцевый типы соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонки по типу многослойный сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан при воздействии температуры свыше 140°С.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Клапан ПРОК нормально закрытые канального типа сохраняют работоспособность вне зависимости от пространственной ориентации.

Предел огнестойкости клапанов:

• в режиме нормально закрытого – EI 90, EI 120

Двигательные механизмы, применяемые на клапанах:

• Привод электромагнитный 220(24)В с пружинным возвратом;
• Привод реверсивный без возвратной пружины 220(24)В;

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Взрывозащищенное (ВЗ)
• Многостворчатое (КЛ, СЛ, УВ)
• Коррозионностойское (марка нерж. стали)

Опции:

• • Клеммная колодка (К)
  • Клеммная коробка (распаячная) (РК)
  • Переходник (1*D(A-B)/2*F(A-B))
  • Греющий кабель по периметру (ГК)
  • Греющий кабель к приводу (УП)

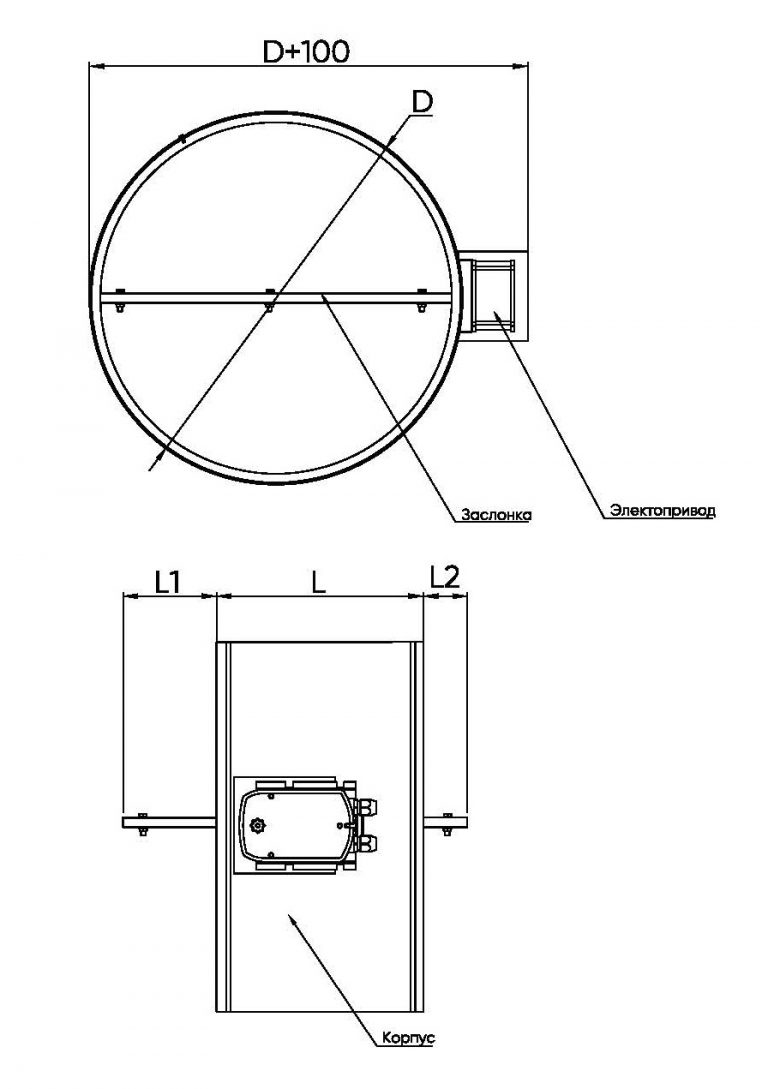

Чертеж клапана круглого на ниппельном соединении

Вылет заслонки клапанов ПРОК

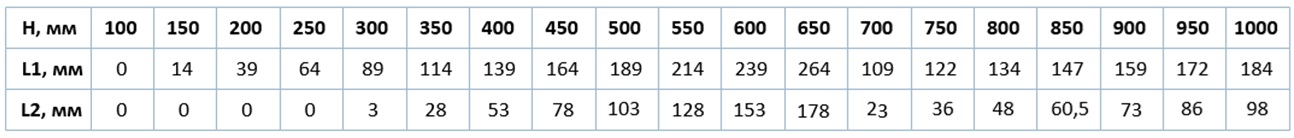

Вылет заслонки канального клапана огнестойкостью EI90 с приводом снаружи корпуса

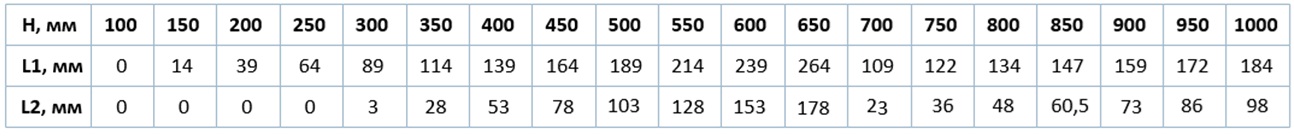

Вылет заслонки канального клапана огнестойкостью EI120 с приводом снаружи корпуса (соответственно поменять значения)

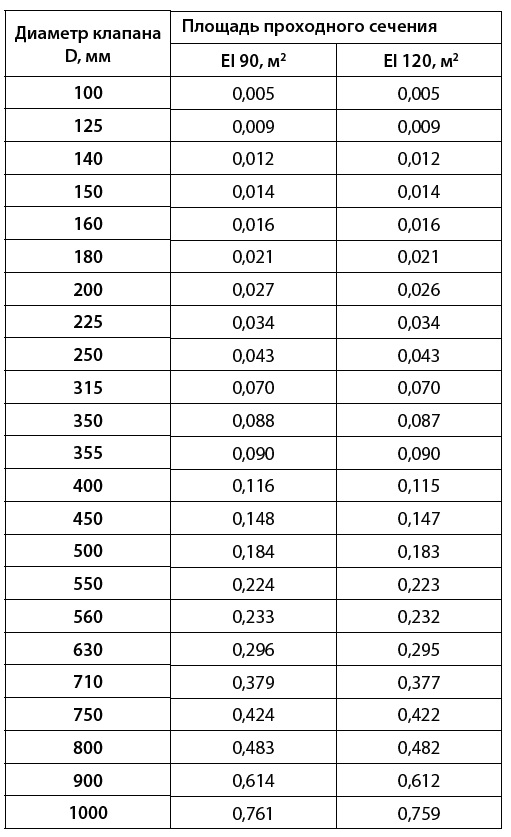

Площадь проходного сечения клапанов ПРОК

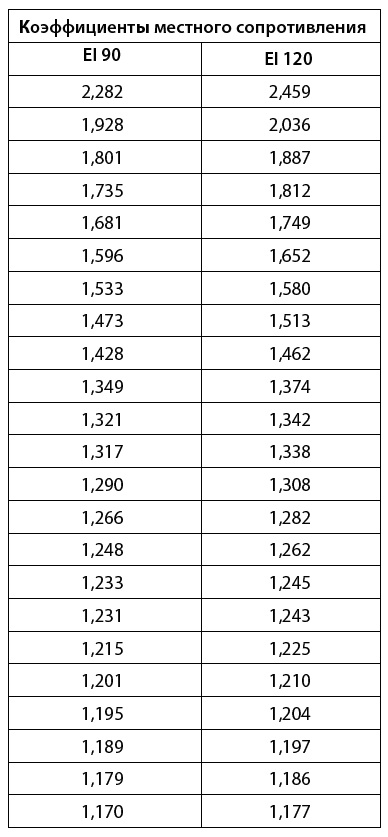

Коэффициенты местного сопротивления клапанов ПРОК

Вес клапанов ПРОК

* производитель оставляет за собой право вносить изменения в параметры противопожарных клапанов в процессе их совершенствования
