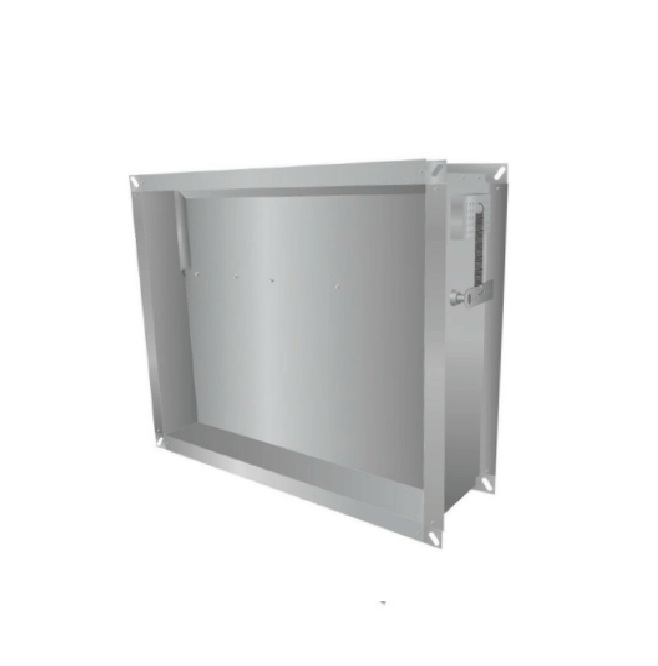

Клапан обратный морозостойкий КПП 90/120-НЗ (КОП) (без привода)

Описание

Клапаны противопожарные НЗ-КОМ предназначены для установки в приточно-вытяжные каналы как противодымных, так и общеобменных систем вентиляции и служат для их открытия при включенных вентиляторах, а также исключают потери тепла при выключенных вентиляторах. Устанавливаются у вентиляторов. Клапаны имеют огнестойкость по потере плотности (Е) и по потере теплоизолирующей способности (I). Максимальная скорость воздушного потока 25 м/с. Минимальная скорость воздушного потока 8 м/с.

Клапан противопожарный (НЗ)КОМ состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса. Корпус имеет глубину 200 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Фланцы шириной 30 мм. Заслонка коробчатого типа набивается огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента). Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

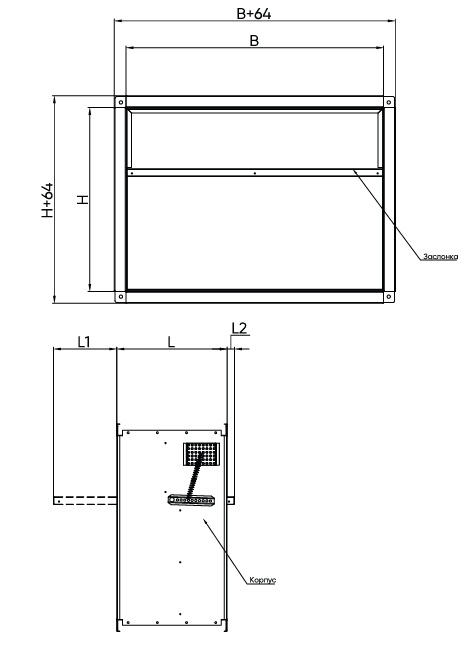

Чертеж клапана НЗ КОП-1,2,3 прямоугольного

Чертеж клапана НЗ КОП-1,2,3 круглого

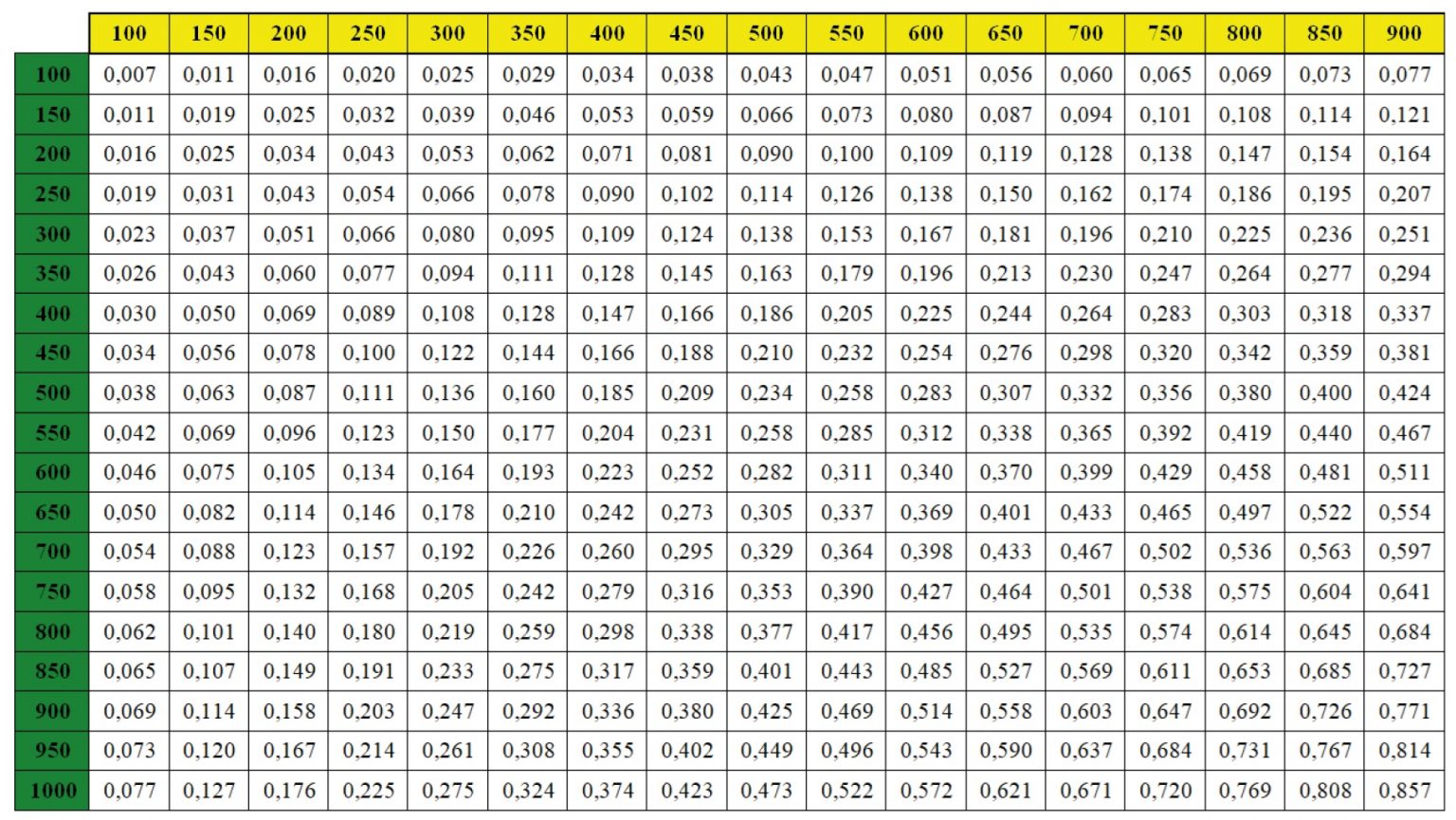

Площадь проходного сечения клапанов НЗ (КОМ)

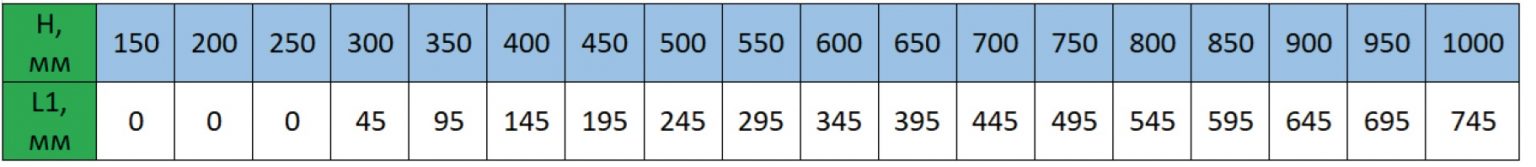

Вылет заслонки за пределы корпуса клапанов НЗ (КОМ)

* производитель оставляет за собой право вносить изменения в параметры и размеры противопожарных клапанов в процессе их совершенствования
